Фитинг Interlock DKOS для рукавов 4SH, угол 90°

Область применения: Для шлангов 4SH Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Модель: Interlock для шлангов 4SH Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

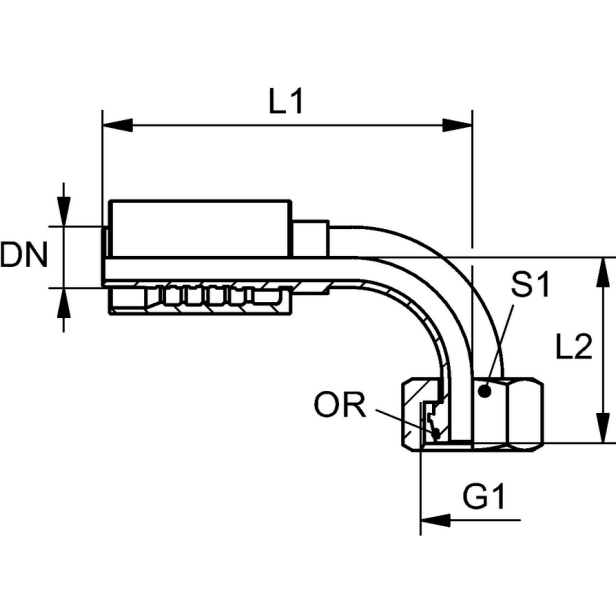

Code	DN (mm)	dx (mm)	G1	L1 (mm)	L2 (mm)	S1	Ø трубы	Дюймы	OR	Размер	Масса, кг
FT.IL.4SH.DKOS.90.19.16	19	14	M 30 x 2	125,5	57,5	36	20	3/4"	17,5 x 2,5	12	0,555
FT.IL.4SH.DKOS.90.19.19	19	14	M 36 x 2	125,5	62,0	46	25	3/4"	22,0 x 2,5	12	0,635
FT.IL.4SH.DKOS.90.19.25	19	14	M 42 x 2	129,0	71,5	50	30	3/4"	27,0 x 2,5	12	0,819
FT.IL.4SH.DKOS.90.25.19	25	19	M 36 x 2	144,0	71,0	46	25	1"	22,0 x 2,5	16	1,007
FT.IL.4SH.DKOS.90.25.25	25	19	M 42 x 2	157,5	72,5	50	30	1"	27,0 x 2,5	16	1,04
FT.IL.4SH.DKOS.90.25.31	25	19	M 52 x 2	154,5	84,5	60	38	1"	33,0 x 2,5	16	1,36
FT.IL.4SH.DKOS.90.31.25	31	19	M 42 x 2	162,0	82,0	50	30	1.1/4"	27,0 x 2,5	20	1,442
FT.IL.4SH.DKOS.90.31.31	31	25	M 52 x 2	182,0	91,0	60	38	1.1/4"	33,0 x 2,5	20	1,669
