*Внешний вид изделия может отличаться от изображения

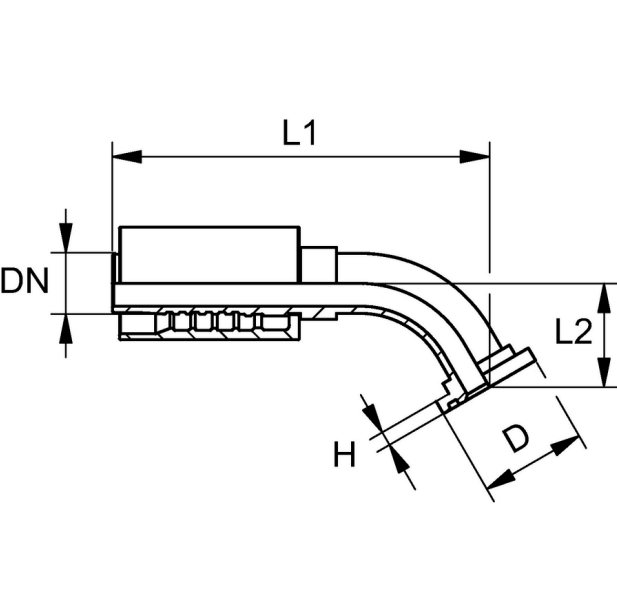

Фланцевый фитинг Interlock SFL SAE 3000 PSI для рукавов 4SH, угол 45°
| Code | D (mm) | DN | dx | H (mm) | L1 (mm) | L2 (mm) | Дюймы | Размер | Размер фланца | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| FT.IL.4SH.SFL.45.19.19 | 38,1 | 19 | 14 | 6,7 | 132,5 | 27,5 | 3/4" | 12 | 3/4" | 0,491 |
| FT.IL.4SH.SFL.45.19.25 | 44,5 | 19 | 14 | 8,0 | 134,5 | 29,5 | 3/4" | 12 | 1" | 0,559 |
| FT.IL.4SH.SFL.45.25.19 | 38,1 | 25 | 19 | 6,7 | 153,0 | 30,0 | 1" | 16 | 3/4" | 0,766 |
| FT.IL.4SH.SFL.45.25.25 | 44,5 | 25 | 19 | 8,0 | 159,0 | 28,5 | 1" | 16 | 1" | 0,79 |
| FT.IL.4SH.SFL.45.25.31 | 50,8 | 25 | 19 | 8,0 | 161,0 | 30,5 | 1" | 16 | 1.1/4" | 0,871 |
| FT.IL.4SH.SFL.45.31.25 | 44,5 | 31 | 25 | 8,0 | 170,5 | 35,0 | 1.1/4" | 20 | 1" | 1,157 |
| FT.IL.4SH.SFL.45.31.31 | 50,8 | 31 | 25 | 8,0 | 182,0 | 34,5 | 1.1/4" | 20 | 1.1/4" | 1,259 |
| FT.IL.4SH.SFL.45.31.38 | 60,3 | 31 | 25 | 8,0 | 187,0 | 37,5 | 1.1/4" | 20 | 1.1/2" | 1,361 |
| FT.IL.4SH.SFL.45.38.31 | 50,8 | 38 | 31 | 8,0 | 202,5 | 43,0 | 1.1/2" | 24 | 1.1/4" | 1,677 |
| FT.IL.4SH.SFL.45.38.38 | 60,3 | 38 | 31 | 8,0 | 215,0 | 41,5 | 1.1/2" | 24 | 1.1/2" | 2,013 |
| FT.IL.4SH.SFL.45.38.51 | 71,4 | 38 | 31 | 9,5 | 230,5 | 55,5 | 1.1/2" | 24 | 2" | 2,121 |
| FT.IL.4SH.SFL.45.51.51 | 71,4 | 51 | 42 | 9,5 | 263,0 | 58,5 | 2" | 32 | 2" | 3,472 |
