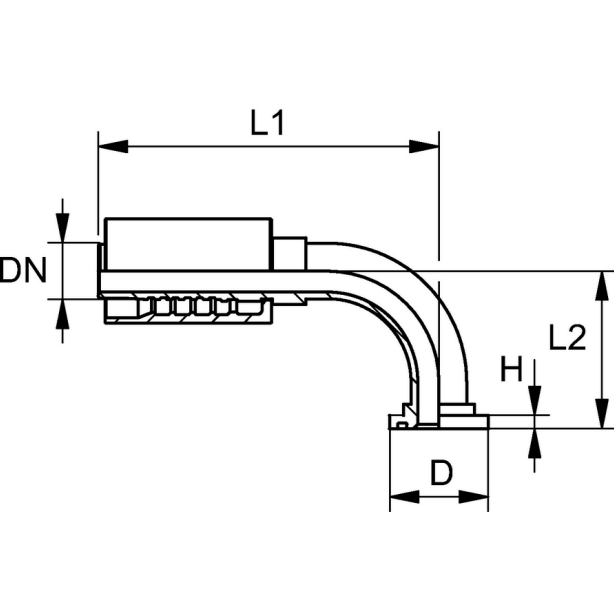

Фланцевый фитинг Interlock SFL SAE 3000 PSI для рукавов 4SH, угол 90°
| Code | D (mm) | DN | dx | H (mm) | L1 (mm) | L2 (mm) | Дюймы | Размер | Размер фланца | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| FT.IL.4SH.SFL.90.19.19 | 38,1 | 19 | 14 | 6,8 | 127,5 | 58,0 | 3/4" | 12 | 3/4" | 0,542 |
| FT.IL.4SH.SFL.90.19.25 | 44,5 | 19 | 14 | 8,1 | 127,5 | 61,0 | 3/4" | 12 | 1" | 0,599 |
| FT.IL.4SH.SFL.90.25.19 | 38,1 | 25 | 19 | 6,8 | 144,0 | 65,5 | 1" | 16 | 3/4" | 0,812 |
| FT.IL.4SH.SFL.90.25.25 | 44,5 | 25 | 19 | 8,1 | 158,0 | 67,0 | 1" | 16 | 1" | 0,902 |
| FT.IL.4SH.SFL.90.25.31 | 50,8 | 25 | 19 | 8,1 | 158,0 | 69,5 | 1" | 16 | 1.1/4" | 0,948 |
| FT.IL.4SH.SFL.90.31.25 | 44,5 | 31 | 25 | 8,0 | 162,0 | 76,0 | 1.1/4" | 20 | 1" | 1,244 |
| FT.IL.4SH.SFL.90.31.31 | 50,8 | 31 | 25 | 8,0 | 181,0 | 79,5 | 1.1/4" | 20 | 1.1/4" | 1,433 |
| FT.IL.4SH.SFL.90.31.38 | 60,3 | 31 | 25 | 8,0 | 182,0 | 86,7 | 1.1/4" | 20 | 1.1/2" | 1,534 |
| FT.IL.4SH.SFL.90.38.31 | 50,8 | 38 | 31 | 8,0 | 193,0 | 94,0 | 1.1/2" | 24 | 1.1/4" | 1,858 |
| FT.IL.4SH.SFL.90.38.38 | 60,3 | 38 | 31 | 8,0 | 211,0 | 99,0 | 1.1/2" | 24 | 1.1/2" | 2,331 |
| FT.IL.4SH.SFL.90.38.51 | 71,4 | 38 | 31 | 9,5 | 218,0 | 100,0 | 1.1/2" | 24 | 2" | 2,88 |
| FT.IL.4SH.SFL.90.51.51 | 71,4 | 51 | 42 | 9,5 | 250,0 | 112,5 | 2" | 32 | 2" | 3,891 |
