*Внешний вид изделия может отличаться от изображения

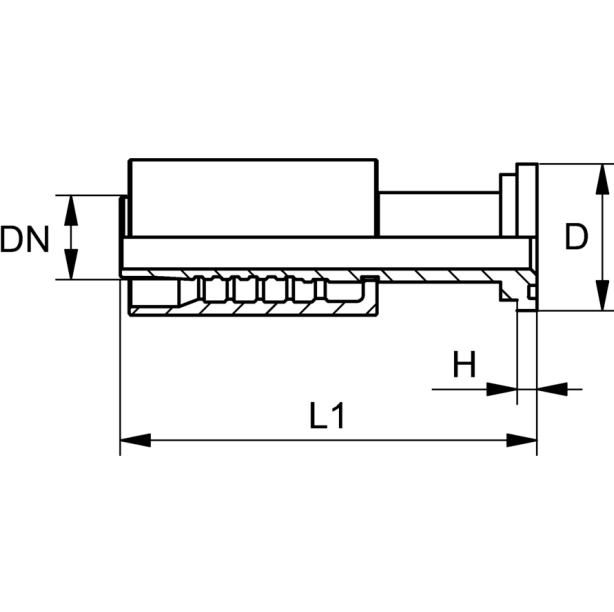

Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов 4SH, прямой
| Code | D (mm) | DN | dx | H (mm) | L1 (mm) | Дюймы | Размер | Размер фланца | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| FT.IL.4SH.SFS.00.19.19 | 41,3 | 19 | 14 | 8,8 | 124,5 | 3/4" | 12 | 3/4" | 0,502 |
| FT.IL.4SH.SFS.00.19.25 | 47,6 | 19 | 14 | 9,6 | 129,0 | 3/4" | 12 | 1" | 0,550 |
| FT.IL.4SH.SFS.00.25.19 | 41,3 | 25 | 19 | 8,8 | 134,0 | 1" | 16 | 3/4" | 0,627 |
| FT.IL.4SH.SFS.00.25.25 | 47,6 | 25 | 19 | 9,6 | 146,5 | 1" | 16 | 1" | 0,713 |
| FT.IL.4SH.SFS.00.25.31 | 54,0 | 25 | 19 | 10,4 | 151,0 | 1" | 16 | 1.1/4" | 0,929 |
| FT.IL.4SH.SFS.00.31.25 | 47,6 | 31 | 25 | 9,6 | 149,0 | 1.1/4" | 20 | 1" | 0,976 |
| FT.IL.4SH.SFS.00.31.31 | 54,0 | 31 | 25 | 10,4 | 162,5 | 1.1/4" | 20 | 1.1/4" | 1,188 |
| FT.IL.4SH.SFS.00.31.38 | 63,5 | 31 | 25 | 12,7 | 167,0 | 1.1/4" | 20 | 1.1/2" | 1,438 |
| FT.IL.4SH.SFS.00.38.31 | 54,0 | 38 | 31 | 10,4 | 162,0 | 1.1/2" | 24 | 1.1/4" | 1,329 |
| FT.IL.4SH.SFS.00.38.38 | 63,5 | 38 | 31 | 12,7 | 183,5 | 1.1/2" | 24 | 1.1/2" | 1,797 |
| FT.IL.4SH.SFS.00.38.51 | 79,4 | 38 | 31 | 12,7 | 188,0 | 1.1/2" | 24 | 2" | 2,356 |
| FT.IL.4SH.SFS.00.51.51 | 79,4 | 51 | 42 | 12,7 | 202,0 | 2" | 32 | 2" | 3,115 |
