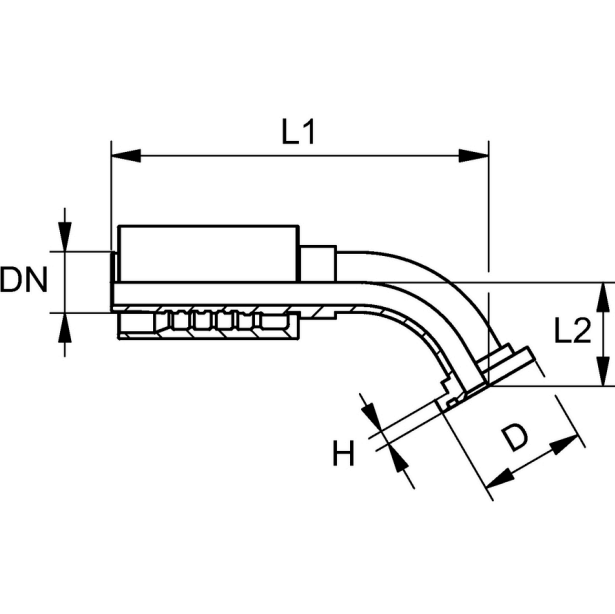

Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов 4SH, угол 451
z28

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов 4SH, угол 45°

Область применения: Для шлангов 4SH Соединение: Фланцевое соединение SAE 6000 PSI Форма уплотнения: Плоское уплотнение под кольцо круглого сечения Модель: Interlock для шлангов 4SH Норма: SAE J518, ISO 6162-1/-2 Аббревиатура нормы: SFS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие
Code D (mm) DN dx H (mm) L1 (mm) L2 (mm) Дюймы Размер Размер фланца Масса, кг
FT.IL.4SH.SFS.45.19.19 41,3 19 14 8,8 135,5 30,0 3/4" 12 3/4" 0,483
FT.IL.4SH.SFS.45.19.25 47,6 19 14 9,5 139,5 34,5 3/4" 12 1" 0,617
FT.IL.4SH.SFS.45.25.25 47,6 25 19 9,5 164,0 33,5 1" 16 1" 0,873
FT.IL.4SH.SFS.45.25.31 54,0 25 19 10,3 169,0 38,5 1" 16 1.1/4" 1,006
FT.IL.4SH.SFS.45.31.25 47,6 31 25 9,5 - - 1.1/4" 20 1" 1,205
FT.IL.4SH.SFS.45.31.31 54,0 31 25 10,3 191,0 41,5 1.1/4" 20 1.1/4" 1,365
FT.IL.4SH.SFS.45.31.38 63,5 31   12,6 197,0 47,5 1.1/4" 20 1.1/2" 1,605
FT.IL.4SH.SFS.45.38.38 63,5 38 31 12,6 222,5 49,0 1.1/2" 24 1.1/2" 1,786
FT.IL.4SH.SFS.45.38.31 54,0 38 31 10,3 - - 1.1/2" 24 1.1/4" 1,32
FT.IL.4SH.SFS.45.38.51 79,4 38 31 12,6 236,0 61,0 1.1/2" 24 2" 3,6
FT.IL.4SH.SFS.45.51.51 79,4 51 42 12,6 275,0 64,5 2" 32 2" 3,895
