Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов 4SH, угол 90°

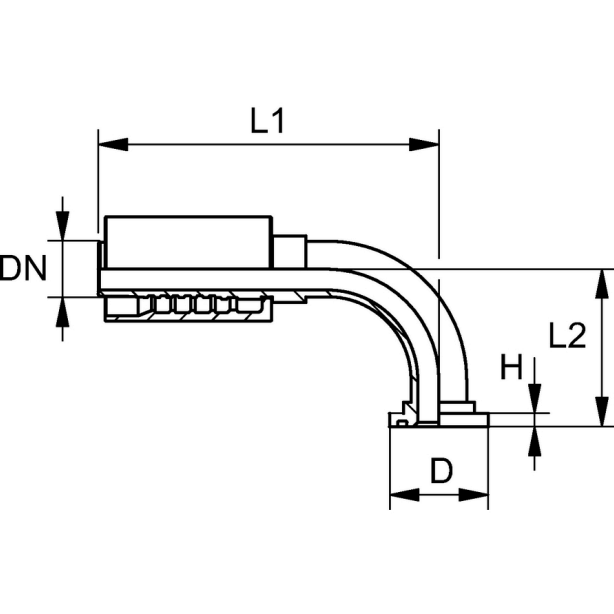

z29

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов 4SH, угол 90°

Область применения: Для шлангов 4SH Соединение: Фланцевое соединение SAE 6000 PSI Форма уплотнения: Плоское уплотнение под кольцо круглого сечения Модель: Interlock для шлангов 4SH Норма: SAE J518, ISO 6162-1/-2 Аббревиатура нормы: SFS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие
Code D (mm) DN dx H (mm) L1 (mm) L2 (mm) Дюймы Размер Размер фланца Масса, кг
FT.IL.4SH.SFS.90.19.19 41,3 19 14 8,8 127,5 62,0 3/4" 12 3/4" 0,578
FT.IL.4SH.SFS.90.19.25 47,6 19 14 9,6 127,5 68,0 3/4" 12 1" 0,669
FT.IL.4SH.SFS.90.25.19 41,3 25 19 8,8 152,5 70,5 1" 16 3/4" 0,838
FT.IL.4SH.SFS.90.25.25 47,6 25 19 9,6 158,0 74,0 1" 16 1" 0,954
FT.IL.4SH.SFS.90.31.25 47,6 31 25 9,5 162,0 80,0 1.1/4" 20 1" 1,29
FT.IL.4SH.SFS.90.31.31 54,0 31 25 10,3 182,0 92,7 1.1/4" 20 1.1/4" 1,467
FT.IL.4SH.SFS.90.31.38 63,5 31 25 12,6 182,0 101,2 1.1/4" 20 1.1/2" 1,766
FT.IL.4SH.SFS.90.38.31 54,0 38 31 10,3 193,0 100,0 1.1/2" 24 1.1/4" 1,941
FT.IL.4SH.SFS.90.38.38 63,5 38 31 12,6 215,5 110,0 1.1/2" 24 1.1/2" 2,007
FT.IL.4SH.SFS.90.38.51 79,4 38 31 12,6 215,5 126,0 1.1/2" 24 2" 3,157
FT.IL.4SH.SFS.90.51.51 79,4 51 42 12,6 250,5 141,0 2" 32 2" 4,362
