Фитинг Interlock ORFS с гайкой для рукавов 4SH, угол 45°

Область применения: Для шлангов 4SH Соединение: Гаечная резьба UN/UNF ISO 11926 Форма уплотнения: Плоское уплотнение Модель: Interlock для шлангов 4SH Норма: SAE J1453, ISO 8434-1 Аббревиатура нормы: ORFS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

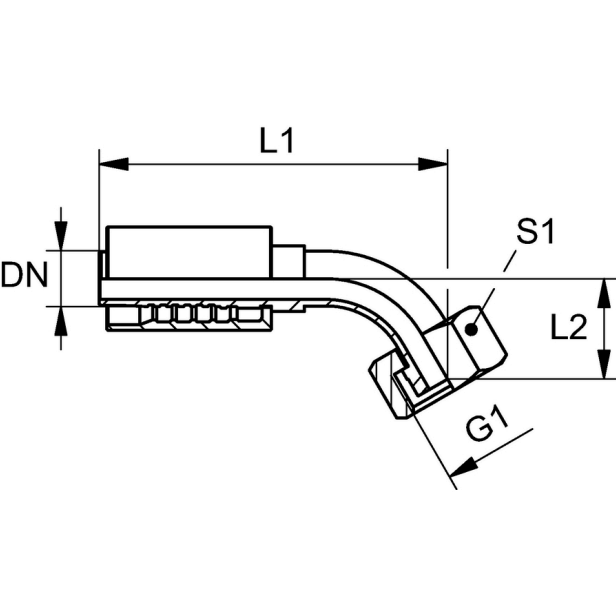

Code	DN (mm)	G1	dx	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.IL.4SH.ORFS.DK.45.19.19	19	1.3/16" -12 UN	14	133,0	26,5	36	3/4"	12	0,522
FT.IL.4SH.ORFS.DK.45.25.25	25	1.7/16" -12 UN	19	160,5	31,0	41	1"	16	0,834
FT.IL.4SH.ORFS.DK.45.31.31	31	1.11/16" -12 UN	25	171,5	76,0	50	1.1/4"	20	1,255
FT.IL.4SH.ORFS.DK.45.38.38	38	2" -12 UN	31	207,0	88,5	60	1.1/2"	24	1,6
