Фитинг Interlock CES для рукавов R15, прямой

Область применения: Для шлангов R15 Соединение: Метрическая наружная резьба, цилиндрическая ISO 8434-1 Форма уплотнения: Внутренний конус 24° по ISO 8434-1 Модель: Interlock для шлангов R15 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: CES Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

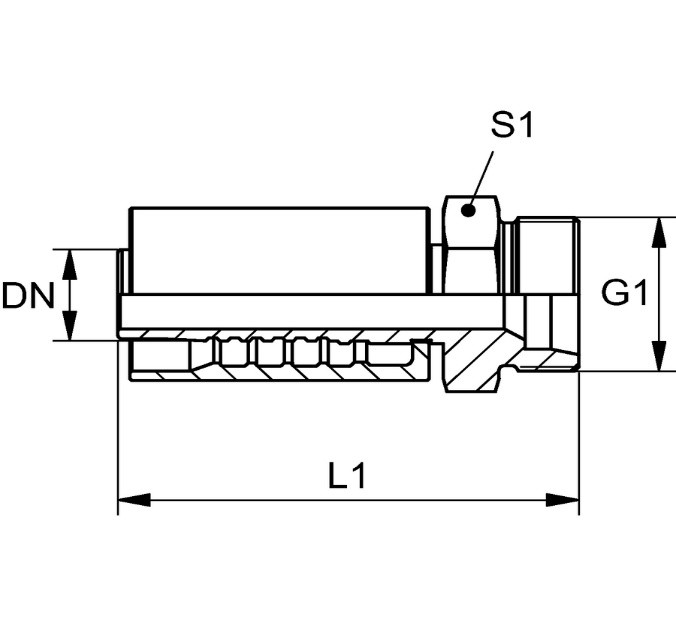

Code	DN	dx	G1	L1 (mm)	S1	Ø трубы	Дюймы	Размер	Серия	Масса, кг
FT.IL.R15.CES.00.10.10	10	7	M 22 x 1,5	69,7	22	14	3/8"	6	S	0,1
FT.IL.R15.CES.00.12.12	12	9	M 24 x 1,5	75,0	24	16	1/2"	8	S	0,2
FT.IL.R15.CES.00.16.16	16	12	M 30 x 2	90,5	30	20	5/8"	10	S	0,257
FT.IL.R15.CES.00.19.16	19	14	M 30 x 2	97,0	32	20	3/4"	12	S	0,389
FT.IL.R15.CES.00.19.19	19	14	M 36 x 2	99,0	41	25	3/4"	12	S	0,479
FT.IL.R15.CES.00.25.25	25	19	M 42 x 2	117,0	46	30	1"	16	S	0,72
FT.IL.R15.CES.00.31.31	31	25	M 52 x 2	123,0	55	38	1.1/4"	20	S	1,028
