Фитинг Interlock DKOS для рукавов R15, прямой

Область применения: Для шлангов R15 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Модель: Interlock для шлангов R15 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

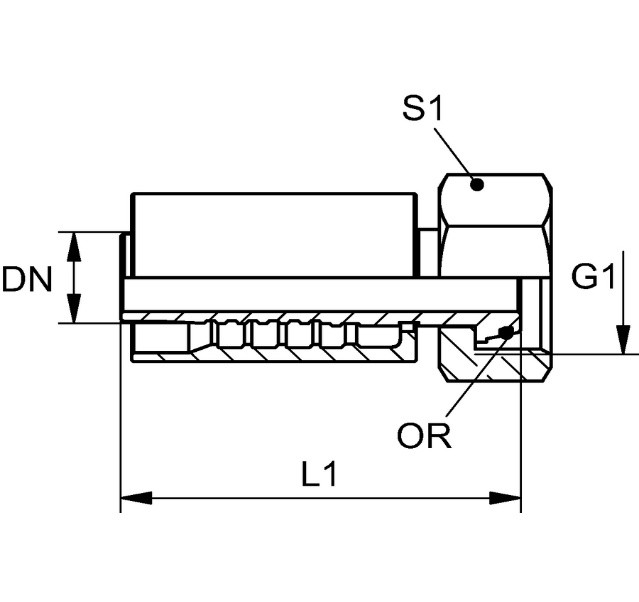

Code	DN (mm)	dx (mm)	G1	L1 (mm)	S1	Ø трубы	Дюймы	OR	Размер	Масса, кг
FT.IL.R15.DKOS.00.10.08	10	7	M 20 x 1,5	58,0	24	12	3/8"	10,0 x 1,5	6	0,10
FT.IL.R15.DKOS.00.10.10	10	7	M 22 x 1,5	67,6	27	14	3/8"	12,0 x 2,0	6	0,15
FT.IL.R15.DKOS.00.12.12	12	9	M 24 x 1,5	72,8	30	16	1/2"	13,0 x 2,0	8	0,207
FT.IL.R15.DKOS.00.12.16	12	9	M 30 x 2	75,8	36	20	1/2"	17,5 x 2,5	8	0,250
FT.IL.R15.DKOS.00.16.12	16	9,5	M 24 x 1,5	83,5	30	16	5/8"	13,0 x 2,0	10	0,270
FT.IL.R15.DKOS.00.16.16	16	12	M 30 x 2	86,0	36	20	5/8"	17,5 x 2,5	10	0,31
FT.IL.R15.DKOS.00.16.19	16	12	M 36 x 2	89,0	46	25	5/8"	20,0 x 2,5	10	0,382
FT.IL.R15.DKOS.00.19.16	19	14	M 30 x 2	96,0	36	20	3/4"	16,0 x 2,5	12	0,439
FT.IL.R15.DKOS.00.19.19	19	14	M 36 x 2	99,0	46	25	3/4"	20,0 x 2,5	12	0,521
FT.IL.R15.DKOS.00.19.25	19	14	M 42 x 2	100,0	50	30	3/4"	25,0 x 2,5	12	0,61
FT.IL.R15.DKOS.00.25.19	25	19	M 36 x 2	112,0	46	25	1"	20,0 x 2,5	16	0,61
FT.IL.R15.DKOS.00.25.25	25	19	M 42 x 2	113,0	50	30	1"	25,0 x 2,5	16	0,747
FT.IL.R15.DKOS.00.25.31	25	19	M 52 x 2	131,0	60	38	1"	33,0 x 2,5	16	1,019
FT.IL.R15.DKOS.00.31.25	31	19,5	M 42 x 2	151,0	50	30	1.1/4"	27,0 x 2,5	20	1,103
FT.IL.R15.DKOS.00.31.31	31	25	M 52 x 2	112,5	60	38	1.1/4"	33,0 x 2,5	20	1,143
FT.IL.R15.DKOS.00.38.31	38	31	M 52 x 2	136,5	60	38	1.1/2"	33,0 x 2,5	24	1,250
