Фитинг Interlock DKOS для рукавов R15, угол 90°

Область применения: Для шлангов R15 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Модель: Interlock для шлангов R15 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие

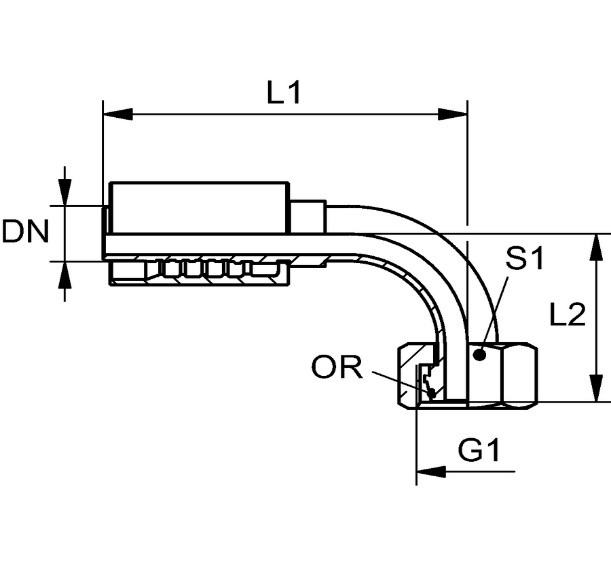

Code	DN	dx	G1	L1 (mm)	L2 (mm)	S1	Ø трубы	Дюймы	OR	Размер	Масса, кг
FT.IL.R15.DKOS.90.10.08	10	6	M 20 x 1,5	63,0	38,5	24	12	3/8"	10,0 x 1,5	6	0,10
FT.IL.R15.DKOS.90.10.10	10	8	M 22 x 1,5	71,7	42,0	27	14	3/8"	12,0 x 2,0	6	0,12
FT.IL.R15.DKOS.90.12.12	12	9	M 24 x 1,5	87,0	45,0	30	16	1/2"	13,0 x 2,0	8	0,15
FT.IL.R15.DKOS.90.12.16	12	9	M 30 x 2	86,5	49,5	36	20	1/2"	17,5 x 2,5	8	0,20
FT.IL.R15.DKOS.90.16.16	16	12	M 30 x 2	106,5	49,5	36	20	3/8"	17,5 x 2,5	10	0,374
FT.IL.R15.DKOS.90.19.16	19	14	M 30 x 2	125,5	57,5	36	20	3/4"	17,5 x 2,5	12	0,555
FT.IL.R15.DKOS.90.19.19	19	14	M 36 x 2	125,5	62,0	46	25	3/4"	22,0 x 2,5	12	0,635
FT.IL.R15.DKOS.90.19.25	19	14	M 42 x 2	129,0	71,5	50	30	3/4"	27,0 x 2,5	12	0,819
FT.IL.R15.DKOS.90.25.19	25	19	M 36 x 2	144,0	71,0	46	25	1"	22,0 x 2,5	16	1,007
FT.IL.R15.DKOS.90.25.25	25	19	M 42 x 2	157,5	72,5	50	30	1"	27,0 x 2,5	16	1,721
FT.IL.R15.DKOS.90.25.31	25	19	M 52 x 2	154,5	84,5	60	38	1"	33,0 x 2,5	16	1,36
FT.IL.R15.DKOS.90.31.25	31	25	M 42 x 2	162,0	82,0	50	30	1.1/4"	27,0 x 2,5	20	1,45
FT.IL.R15.DKOS.90.31.31	31	25	M 52 x 2	235,0	95,0	60	38	1.1/4"	33,0 x 2,5	20	1,61
