Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов R15, прямой

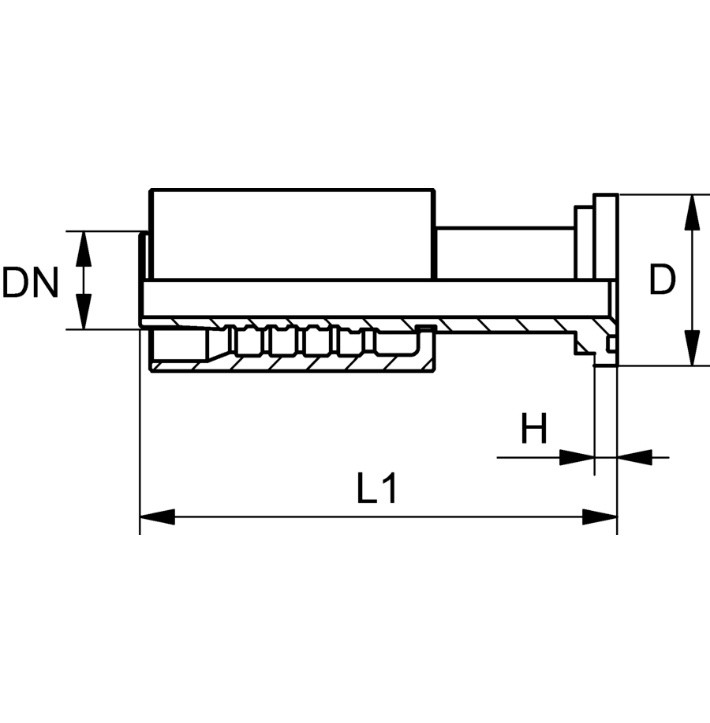

z69

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фланцевый фитинг Interlock SFS SAE 6000 PSI для рукавов R15, прямой

Область применения: Для шлангов R15 Соединение: Фланцевое соединение SAE 6000 PSI Форма уплотнения: Плоское уплотнение под кольцо круглого сечения Модель: Interlock для шлангов R15 Норма: SAE J518, ISO 6162-1/-2 Аббревиатура нормы: SFS Комплект поставки: Прессуемый ниппель + обжимная муфта Материал: Сталь Защита поверхности: Гальваническое покрытие
Code D (mm) DN dx H (mm) L1 (mm) Дюймы Размер Размер фланца Масса, кг
FT.IL.R15.SFS.00.12.12 31,8 12 9 7,7 90,4 1/2" 8 1/2" 0,2
FT.IL.R15.SFS.00.12.19 41,3 12 9 8,8 93,9 1/2" 8 3/4" 0,2
FT.IL.R15.SFS.00.16.12 31,8 16 12 7,7 108,0 5/8" 10 1/2" 0,269
FT.IL.R15.SFS.00.16.19 41,3 16 12 8,8 102,0 5/8" 10 3/4" 0,345
FT.IL.R15.SFS.00.16.25 47,6 16 12 9,5 103,0 5/8" 10 1" 0,389
FT.IL.R15.SFS.00.19.19 41,3 19 14 8,8 124,5 3/4" 12 3/4" 0,502
FT.IL.R15.SFS.00.19.25 47,6 19 14 9,6 129,0 3/4" 12 1" 0,55
FT.IL.R15.SFS.00.25.19 41,3 25 19 8,8 134,0 1" 16 3/4" 0,627
FT.IL.R15.SFS.00.25.25 47,6 25 19 9,6 146,5 1" 16 1" 0,713
FT.IL.R15.SFS.00.25.31 54,0 25 19 10,4 151,0 1" 16 1.1/4" 0,929
FT.IL.R15.SFS.00.31.31 54,0 31 25 10,3 147,6 1.1/4" 20 1.1/4" 1,052
FT.IL.R15.SFS.00.31.25 47,6 31 25 9,5 149,0 1.1/4" 20 1" 0,95
FT.IL.R15.SFS.00.31.38 63,5 31 25 12,6 162,0 1.1/4" 20 1.1/2" 1,212
FT.IL.R15.SFS.00.38.31 54,0 38 27 10,4 162,0 1.1/2" 24 1.1/4" 1,438
FT.IL.R15.SFS.00.38.38 63,5 38 27 12,7 183,5 1.1/2" 24 1.1/2" 1,6
FT.IL.R15.SFS.00.38.51 79,4 38 27 12,7 188,0 1.1/2" 24 2" 2,551
FT.IL.R15.SFS.00.51.51 79,4 51 42 12,6 233,0 2" 32 2" 3,454
