Фитинг BEL, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Патрубок ISO 8434-1 Форма уплотнения: Соединение с режущим кольцом Норма: ISO 8434-1 Аббревиатура нормы: BEL Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Легкий

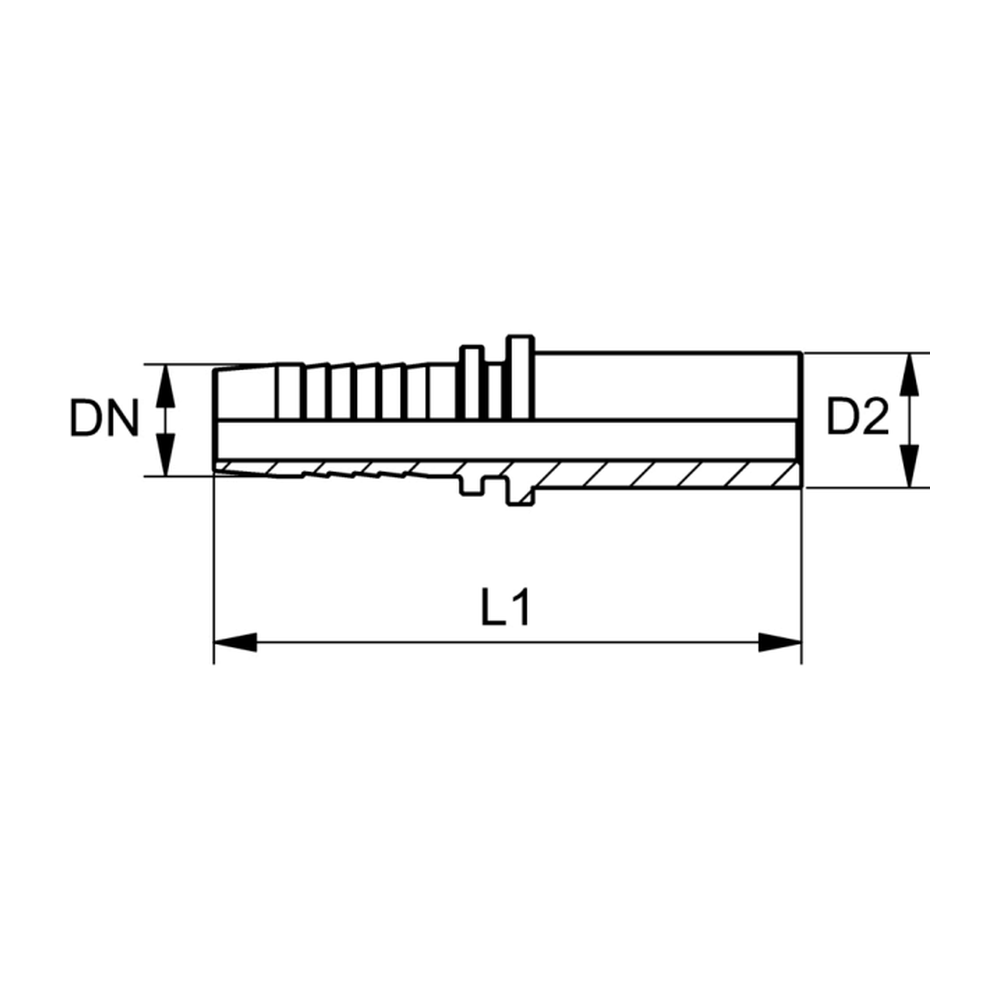

Code	D2 (mm)	dx (mm)	DN	L1 (mm)	Дюймы	Размер	Масса, кг
FT.BEL.00.05.05	6,0	3	5	50,5	3/16"	3	0,008
FT.BEL.00.06.05	6,0	4	6	57,5	1/4"	4	0,01
FT.BEL.00.06.06	8,0	4	6	58,5	1/4"	4	0,015
FT.BEL.00.08.06	8,0	5,5	8	58,0	5/16"	5	0,017
FT.BEL.00.08.08	10,0	5,5	8	59,5	5/16"	5	0,021
FT.BEL.00.10.08	10,0	7	10	62,0	3/8"	6	0,022
FT.BEL.00.10.10	12,0	7	10	62,5	3/8"	6	0,027
FT.BEL.00.10.12	15,0	7	10	61,0	3/8"	6	0,041
FT.BEL.00.12.10	12,0	9,5	12	60,0	1/2"	8	0,07
FT.BEL.00.12.12	15,0	9,5	12	63,0	1/2"	8	0,043
FT.BEL.00.12.16	18,0	9,5	12	65,0	1/2"	8	0,064
FT.BEL.00.16.16	18,0	12,5	16	69,5	5/8"	10	0,061
FT.BEL.00.16.19	22,0	12,5	16	71,5	5/8"	10	0,056
FT.BEL.00.19.16	18,0	15	19	74,5	3/4"	12	0,088
FT.BEL.00.19.19	22,0	15	19	79,0	3/4"	12	0,093
FT.BEL.00.19.25	28,0	15	19	79,0	3/4"	12	0,11
FT.BEL.00.25.25	28,0	19,5	25	87,0	1"	16	0,3
FT.BEL.00.31.31	35,0	26	31	103,0	1.1/4"	20	0,24
FT.BEL.00.38.38	42,0	32	38	110,5	1.1/2"	24	0,313
