Фитинг BEL, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Патрубок ISO 8434-1 Форма уплотнения: Соединение с режущим кольцом Норма: ISO 8434-1 Аббревиатура нормы: BEL Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Легкий

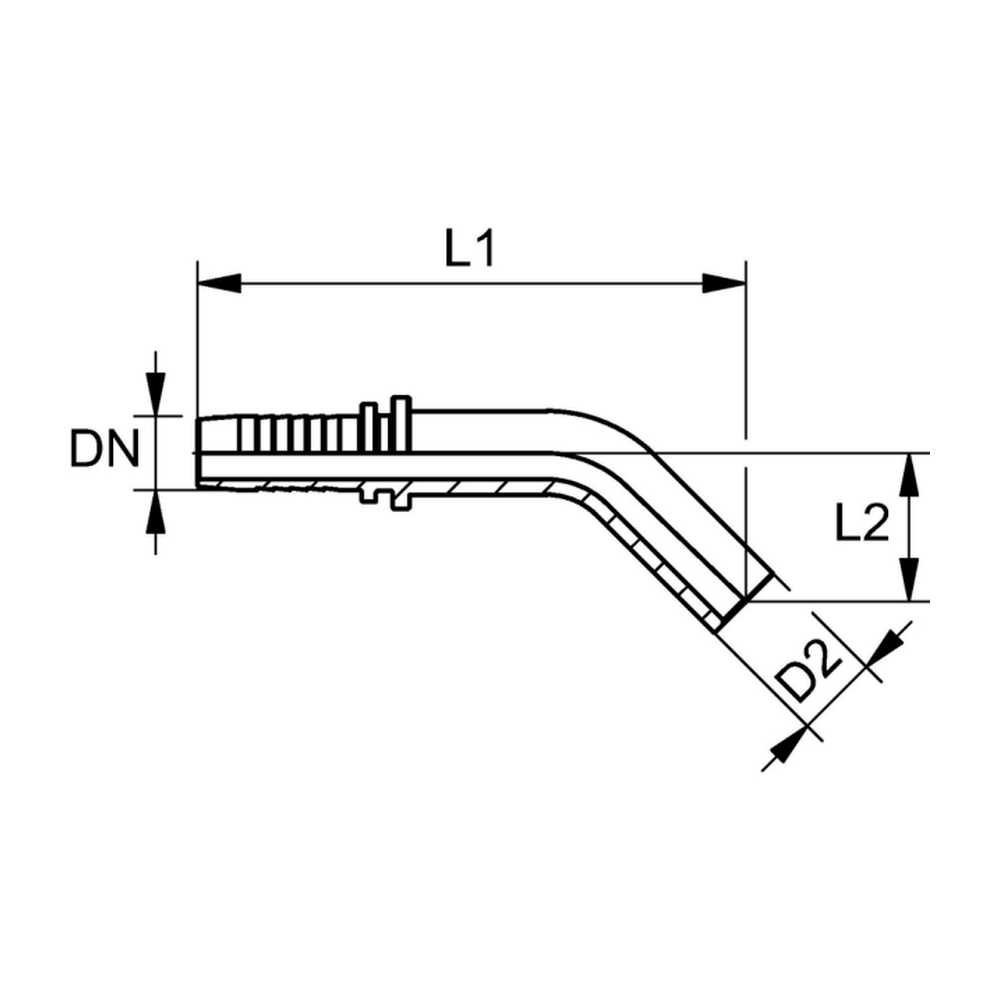

Название	D2 (mm)	DN	dx (mm)	L1 (mm)	L2 (mm)	Дюймы	Размер	Масса, кг
FT.BEL.45.05.05	6,0	5	3	64,0	19,0	3/16"	3	0,015
FT.BEL.45.06.05	6,0	6	4	72,0	21,0	1/4"	4	0,02
FT.BEL.45.06.06	8,0	6	4	68,0	19,0	1/4"	4	0,022
FT.BEL.45.08.06	8,0	8	5,5	68,0	19,0	5/16"	5	0,037
FT.BEL.45.08.08	10,0	8	5,5	79,0	22,0	5/16"	5	0,036
FT.BEL.45.10.08	10,0	10	7	81,0	26,0	3/8"	6	0,05
FT.BEL.45.10.10	12,0	10	7	85,0	24,0	3/8"	6	0,1
FT.BEL.45.10.12	15,0	10	7	99,0	30,0	3/8"	6	0,1
FT.BEL.45.12.10	12,0	12	9,5	87,0	22,0	1/2"	8	0,082
FT.BEL.45.12.12	15,0	12	9,5	102,0	35,0	1/2"	8	0,1
FT.BEL.45.12.16	18,0	12	9,5	98,0	32,0	1/2"	8	0,15
FT.BEL.45.16.16	18,0	16	12,5	109,0	34,0	5/8"	10	0,141
FT.BEL.45.16.19	22,0	16	12,5	120,0	41,0	5/8"	10	0,019
FT.BEL.45.19.16	18,0	19	15	109,0	35,0	3/4"	12	0,154
FT.BEL.45.19.19	22,0	19	15	127,0	41,0	3/4"	12	0,225
FT.BEL.45.25.25	28,0	25	19,5	146,0	43,0	1"	16	0,363
FT.BEL.45.31.31	35,0	31	26	155,0	41,0	1.1/4"	20	0,45
FT.BEL.45.38.38	42,0	38	32	189,0	56,0	1.1/2"	24	0,8
