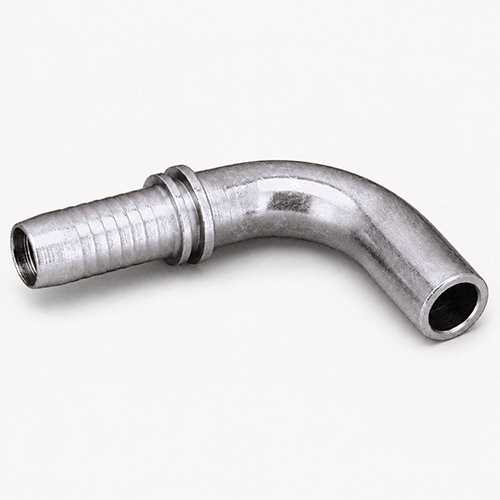

Фитинг BEL, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Патрубок ISO 8434-1 Форма уплотнения: Соединение с режущим кольцом Норма: ISO 8434-1 Аббревиатура нормы: BEL Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Легкий

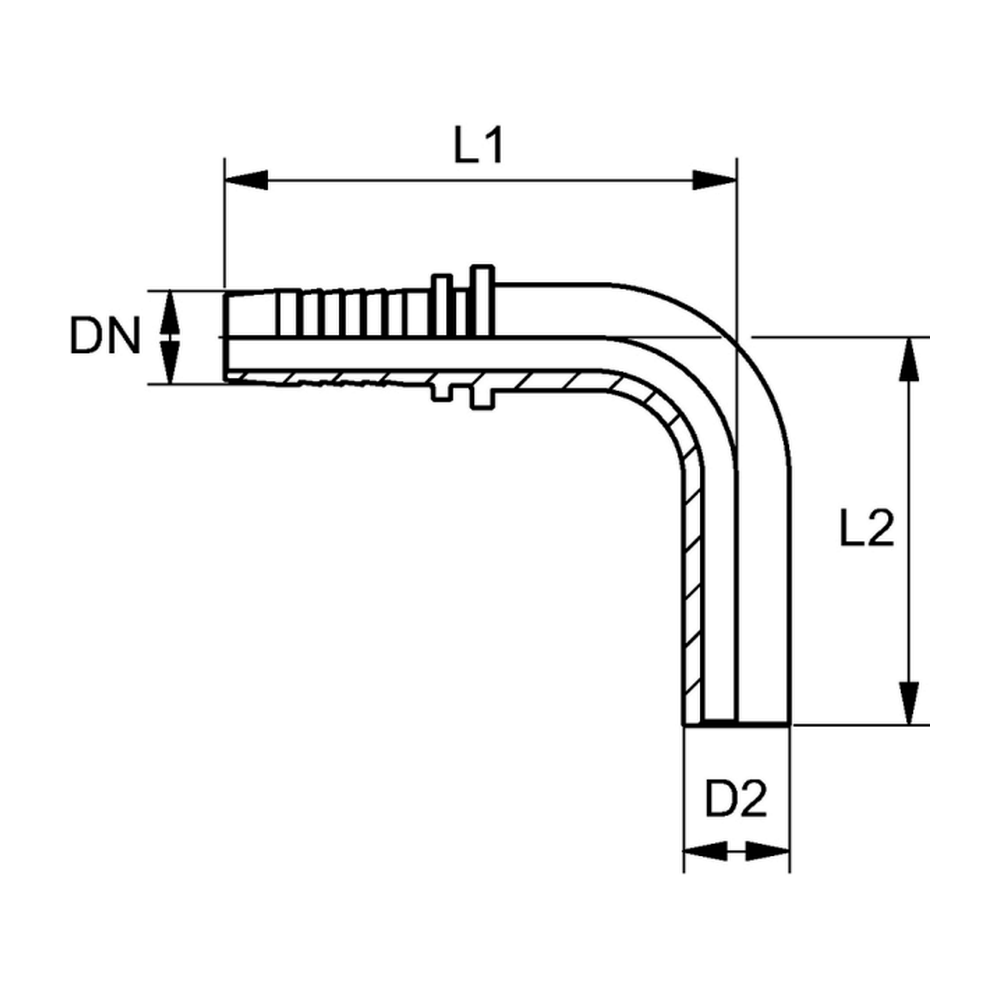

Code	D2 (mm)	DN	dx (mm)	L1 (mm)	L2 (mm)	Дюймы	Размер	Масса, кг
FT.BEL.90.05.05	6,0	5	3	47,5	41,5	3/16"	3	0,014
FT.BEL.90.06.05	6,0	6	4	56,5	42,5	1/4"	4	0,022
FT.BEL.90.06.06	8,0	6	4	56,5	43,5	1/4"	4	0,024
FT.BEL.90.08.06	8,0	8	5,5	63,0	44,0	5/16"	5	0,036
FT.BEL.90.08.08	10,0	8	5,5	58,5	44,0	5/16"	5	0,032
FT.BEL.90.10.08	10,0	10	7	61,5	53,5	3/8"	6	0,047
FT.BEL.90.10.10	12,0	10	7	63,0	51,0	3/8"	6	0,053
FT.BEL.90.10.12	15,0	10	7	92,0	70,0	3/8"	6	0,012
FT.BEL.90.12.10	12,0	12	9,5	79,0	51,0	1/2"	8	0,08
FT.BEL.90.12.12	15,0	12	9,5	71,5	56,0	1/2"	8	0,084
FT.BEL.90.12.16	18,0	12	9,5	71,5	59,5	1/2"	8	0,082
FT.BEL.90.16.16	18,0	16	12,5	83,0	70,0	5/8"	10	0,136
FT.BEL.90.16.19	22,0	16	12,5	83,0	74,0	5/8"	10	0,23
FT.BEL.90.19.16	18,0	19	15	93,0	56,0	3/4"	12	0,2
FT.BEL.90.19.19	22,0	19	15	100,0	73,5	3/4"	12	0,22
FT.BEL.90.25.25	28,0	25	19,5	127,5	84,5	1"	16	0,277
FT.BEL.90.31.31	35,0	31	26	149,5	106,0	1.1/4"	20	0,702
FT.BEL.90.38.38	42,0	38	32	188,0	140,0	1.1/2"	24	0,972
