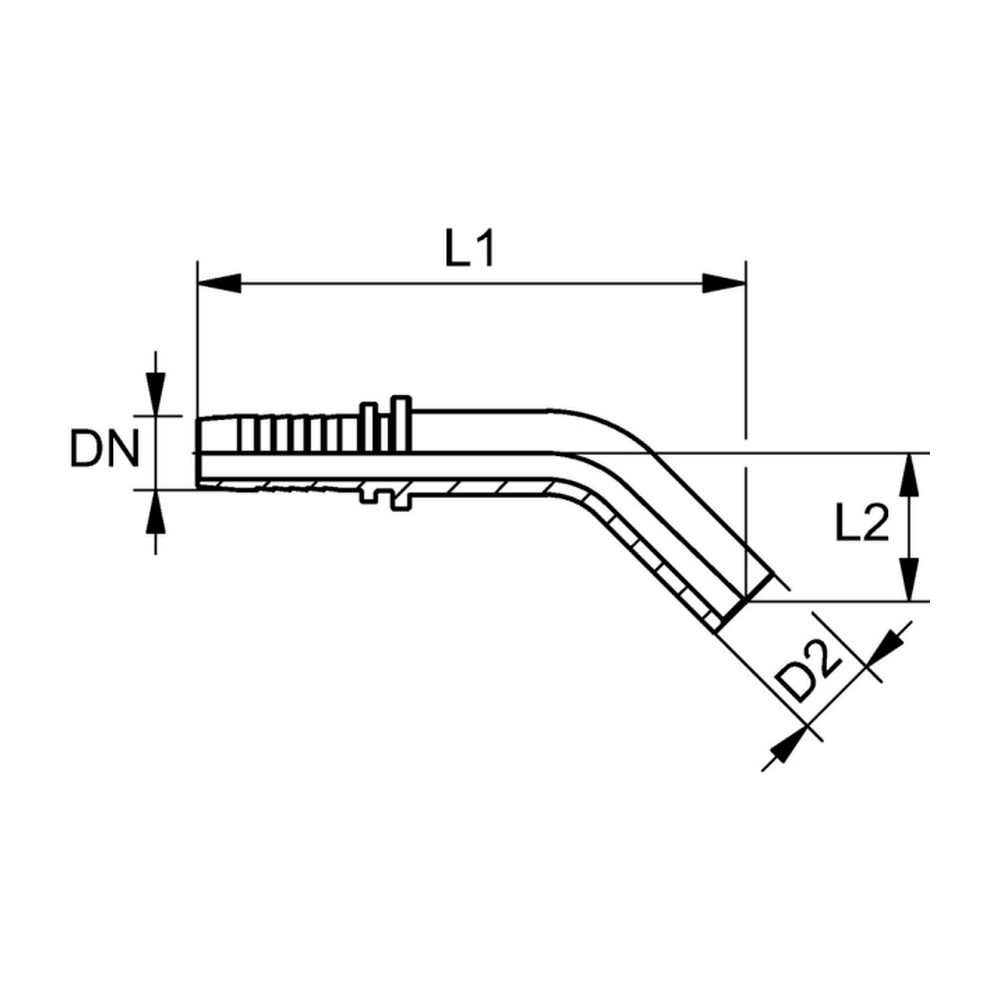

Фитинг BES, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Патрубок ISO 8434-1 Форма уплотнения: Соединение с режущим кольцом Норма: ISO 8434-1 Аббревиатура нормы: BES Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая

Code	D2 (mm)	DN	dx (mm)	L1 (mm)	L2 (mm)	Дюймы	Размер	Масса, кг
FT.BES.45.05.05	8,0	5	3	67,0	20,0	3/16"	3	0,025
FT.BES.45.06.06	10,0	6	4	82,0	21,0	1/4"	4	0,026
FT.BES.45.06.08	12,0	6	4	93,0	27,0	1/4"	4	0,05
FT.BES.45.08.08	12,0	8	5,5	82,0	21,0	5/16"	5	0,038
FT.BES.45.10.10	14,0	10	7	94,0	25,0	3/8"	6	0,09
FT.BES.45.12.10	14,0	12	9,5	94,0	25,0	1/2"	8	0,1
FT.BES.45.12.12	16,0	12	9,5	103,0	34,0	1/2"	8	0,069
FT.BES.45.16.12	16,0	16	12,5	101,5	30,0	5/8"	10	0,14
FT.BES.45.16.16	20,0	16	12,5	129,0	36,0	5/8"	10	0,146
FT.BES.45.19.16	20,0	19	15	126,0	39,0	3/4"	12	0,125
FT.BES.45.19.19	25,0	19	15	150,0	60,0	3/4"	12	0,4
FT.BES.45.25.19	25,0	25	19,5	157,0	52,0	3/4"	16	0,4
FT.BES.45.25.25	30,0	25	19,5	174,0	52,0	1"	16	0,6
FT.BES.45.31.25	30,0	31	26	153,0	44,0	1.1/4"	20	0,45
FT.BES.45.31.31	38,0	31	26	170,0	59,0	1.1/4"	20	0,672
FT.BES.45.38.31	38,0	38	32	176,5	51,0	1.1/2"	24	0,48
