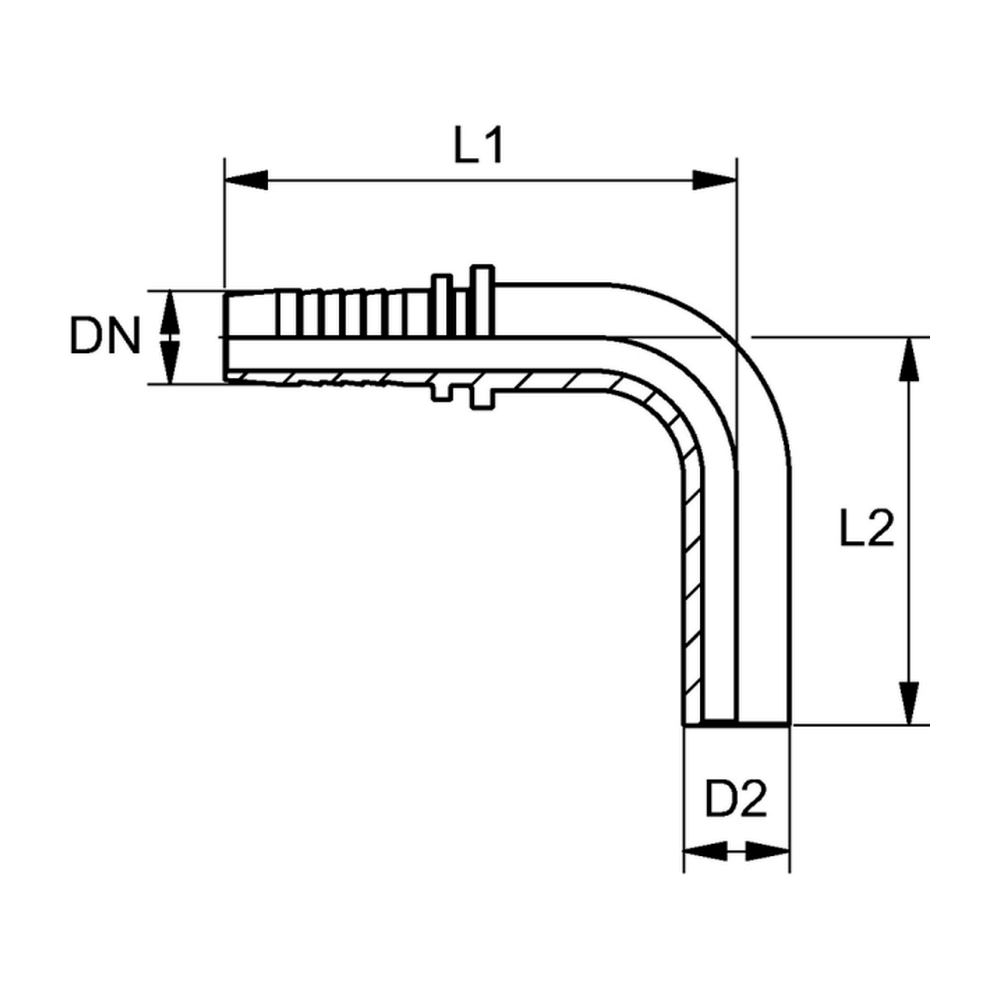

Фитинг BES, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Патрубок ISO 8434-1 Форма уплотнения: Соединение с режущим кольцом Норма: ISO 8434-1 Аббревиатура нормы: BES Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая

Code	D2 (mm)	DN	dx (mm)	L1 (mm)	L2 (mm)	Дюймы	Размер	Масса, кг
FT.BES.90.05.05	8,0	5	3	57,0	33,0	3/16"	3	0,023
FT.BES.90.06.05	8,0	6	4	56,5	43,5	1/4"	4	0,031
FT.BES.90.06.06	10,0	6	4	57,0	43,5	1/4"	4	0,031
FT.BES.90.06.08	12,0	6	4	56,5	44,5	1/4"	4	0,039
FT.BES.90.08.08	12,0	8	5,5	57,0	46,5	5/16"	5	0,046
FT.BES.90.10.10	14,0	10	7	58,5	60,5	3/8"	6	0,07
FT.BES.90.12.08	12,0	12	9,5	75,0	53,0	1/2"	8	0,078
FT.BES.90.12.10	14,0	12	9,5	70,5	61,5	1/2"	8	0,079
FT.BES.90.12.12	16,0	12	9,5	71,5	63,5	1/2"	8	0,087
FT.BES.90.16.12	16,0	16	12,5	80,0	68,0	5/8"	10	0,15
FT.BES.90.16.16	20,0	16	12,5	83,0	80,5	5/8"	10	0,167
FT.BES.90.19.16	20,0	19	15	100,0	80,0	3/4"	12	0,207
FT.BES.90.19.19	25,0	19	15	100,0	85,5	3/4"	12	0,218
FT.BES.90.25.19	25,0	25	19,5	127,5	94,5	1"	16	0,403
FT.BES.90.25.25	30,0	25	19,5	127,5	99,5	1"	16	0,477
FT.BES.90.31.25	30,0	31	26	135,0	99,5	1.1/4"	20	0,48
FT.BES.90.31.31	38,0	31	26	153,0	110,0	1.1/4"	20	0,8
FT.BES.90.38.31	38,0	38	32	159,5	105,0	1.1/2"	24	0,52
