*Внешний вид изделия может отличаться от изображения

Открыть PDF

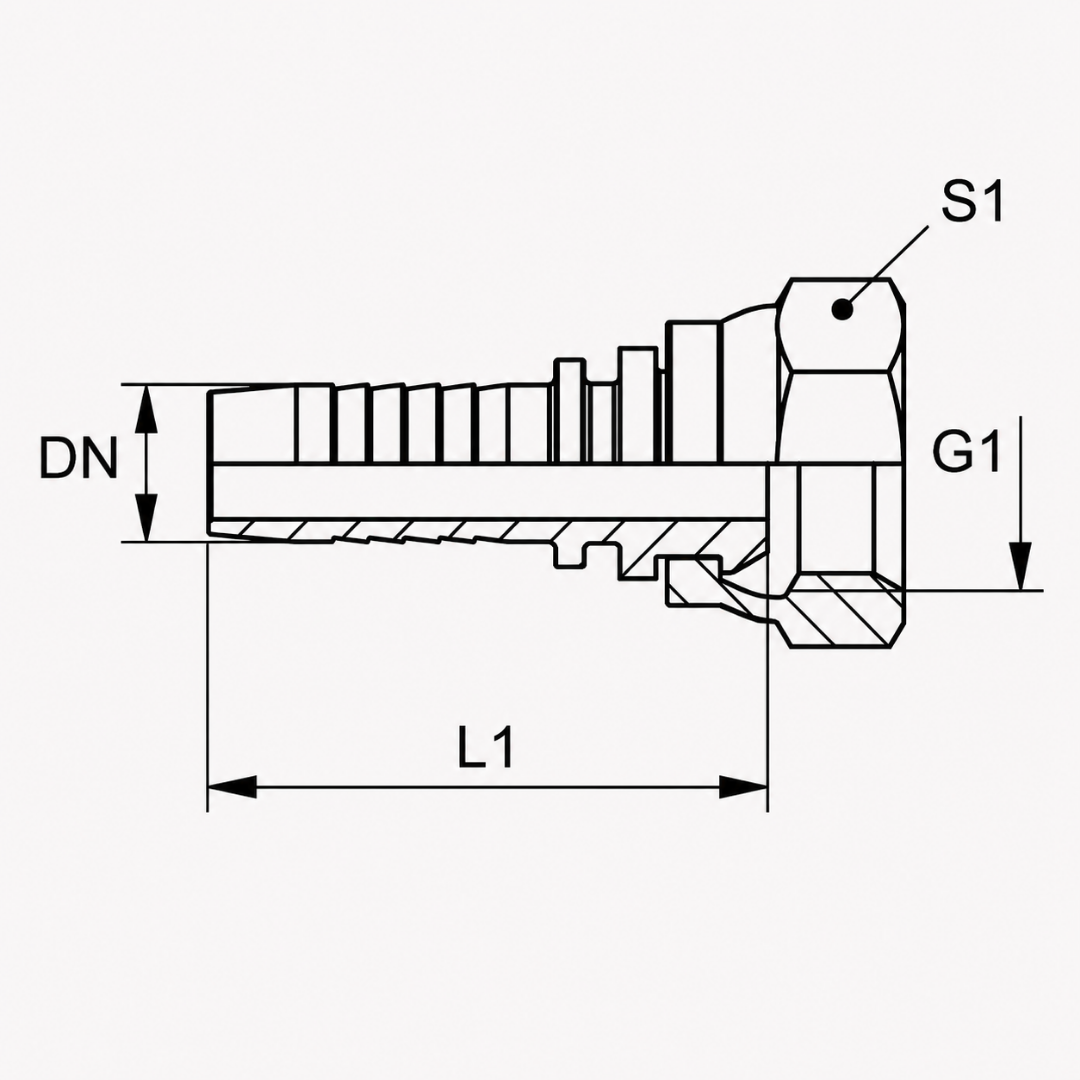

Фитинг DKL, прямой

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая гаечная резьба ISO 8434-1 Форма уплотнения: наружный конус 24° по ISO 8434-1 Норма: DIN ISO 12151-2, ISO 8434-1 Аббревиатура нормы: DKL Материал: сталь Защита поверхности: гальваническое покрытие Серия: легкая серия
Code DN (mm) G 1 dx (mm) L1 (mm) S1 Ø трубы Дюймы Размер Масса, кг
FT.DKL.00.05.05 5 M 12 x 1,5 3 41,2 14 6 3/16" 3 0,018
FT.DKL.00.06.05 6 M 12 x 1,5 3 45,0 14 6 1/4" 4 0,024
FT.DKL.00.06.06 6 M 14 x 1,5 4 47,0 17 8 1/4" 4 0,027
FT.DKL.00.06.08 6 M 16 x 1,5 4 47,5 19 10 1/4" 4 0,036
FT.DKL.00.06.10 6 M 18 x 1,5 4 48,5 22 12 1/4" 4 0,047
FT.DKL.00.08.08 8 M 16 x 1,5 4 47,5 19 10 5/16" 5 0,035
FT.DKL.00.08.10 8 M 18 x 1,5 4 48,5 22 12 5/16" 5 0,041
FT.DKL.00.10.06 10 M 14 x 1,5 4 49,5 17 8 3/8" 6 0,035
FT.DKL.00.10.08 10 M 16 x 1,5 7 49,0 19 10 3/8" 6 0,043
FT.DKL.00.10.10 10 M 18 x 1,5 7 50,0 22 12 3/8" 6 0,051
FT.DKL.00.10.12 10 M 22 x 1,5 7 50,5 27 15 3/8" 6 0,066
FT.DKL.00.12.12 12 M 22 x 1,5 9,5 51,5 27 15 1/2" 8 0,080
FT.DKL.00.12.16 12 M 26 x 1,5 9,5 54,0 32 18 1/2" 8 0,114
FT.DKL.00.16.12 16 M 22 x 1,5 10 56,0 27 15 5/8" 10 0,130
FT.DKL.00.16.16 16 M 26 x 1,5 12,5 58,5 32 18 5/8" 10 0,116
FT.DKL.00.19.19 19 M 30 x 2 15 66,0 36 22 3/4" 12 0,161
FT.DKL.00.19.25 19 M 36 x 2 15 67,0 41 28 3/4" 12 0,212
FT.DKL.00.25.25 25 M 36 x 2 19,5 75,0 41 28 1" 16 0,253
FT.DKL.00.31.31 31 M 45 x 2 26 88,0 50 35 1.1/4" 20 0,403
FT.DKL.00.38.38 38 M 52 x 2 32 92,5 60 42 1.1/2" 24 0,600
