Фитинг DKL, угол 45°

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая гаечная резьба ISO 8434-1 Форма уплотнения: наружный конус 24° по ISO 8434-1 Норма: DIN ISO 12151-2, ISO 8434-1 Аббревиатура нормы: DKL Материал: сталь Защита поверхности: гальваническое покрытие Серия: легкая серия

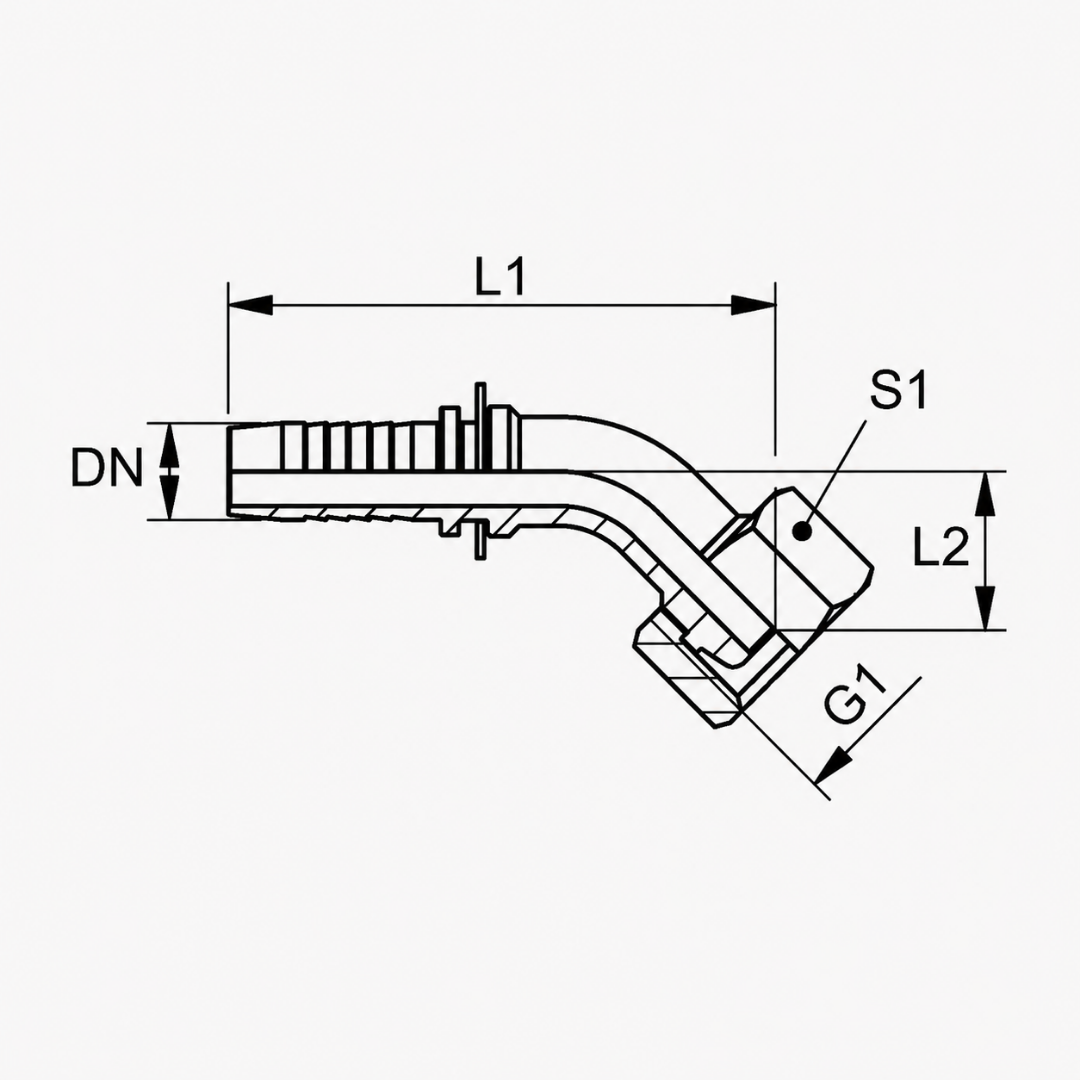

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.DKL.45.05.05	5	M 12 x 1,5	3	56,0	15,0	14	6	3/16"	3	0,030
FT.DKL.45.06.05	6	M 12 x 1,5	4	62,0	17,0	14	6	1/4"	4	0,050
FT.DKL.45.06.06	6	M 14 x 1,5	4	62,5	14,5	17	8	1/4"	4	0,033
FT.DKL.45.06.08	6	M 16 x 1,5	4	63,0	15,5	19	10	1/4"	4	0,052
FT.DKL.45.06.10	6	M 18 x 1,5	4	65,0	15,5	22	12	1/4"	4	0,100
FT.DKL.45.08.08	8	M 16 x 1,5	5,5	64,5	15,0	19	10	5/16"	5	0,041
FT.DKL.45.08.10	8	M 18 x 1,5	5,5	65,0	15,5	22	12	5/16"	5	0,076
FT.DKL.45.10.08	10	M 16 x 1,5	7	72,5	19,5	19	10	3/8"	6	0,058
FT.DKL.45.10.10	10	M 18 x 1,5	7	71,0	18,0	22	12	3/8"	6	0,073
FT.DKL.45.10.12	10	M 22 x 1,5	7	71,5	18,5	27	15	3/8"	6	0,090
FT.DKL.45.12.12	12	M 22 x 1,5	9,5	79,5	18,5	27	15	1/2"	8	0,099
FT.DKL.45.12.16	12	M 26 x 1,5	9,5	90,5	24,0	32	18	1/2"	8	0,200
FT.DKL.45.16.16	16	M 26 x 1,5	12,5	95,0	24,0	32	18	5/8"	10	0,166
FT.DKL.45.19.19	19	M 30 x 2	15	106,0	27,0	36	22	3/4"	12	0,300
FT.DKL.45.19.25	19	M 36 x 2	15	124,0	29,5	41	28	3/4"	12	0,265
FT.DKL.45.25.25	25	M 36 x 2	19,5	132,0	29,5	41	28	1"	16	0,336
FT.DKL.45.31.31	31	M 45 x 2	26	159,0	38,5	50	35	1.1/4"	20	0,600
FT.DKL.45.38.38	38	M 52 x 2	32	181,5	42,5	60	42	1.1/2"	24	0,791
