*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фитинг DKL, угол 90°

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая гаечная резьба ISO 8434-1 Форма уплотнения: наружный конус 24° по ISO 8434-1 Норма: DIN ISO 12151-2, ISO 8434-1 Аббревиатура нормы: DKL Материал: сталь Защита поверхности: гальваническое покрытие Серия: легкая серия

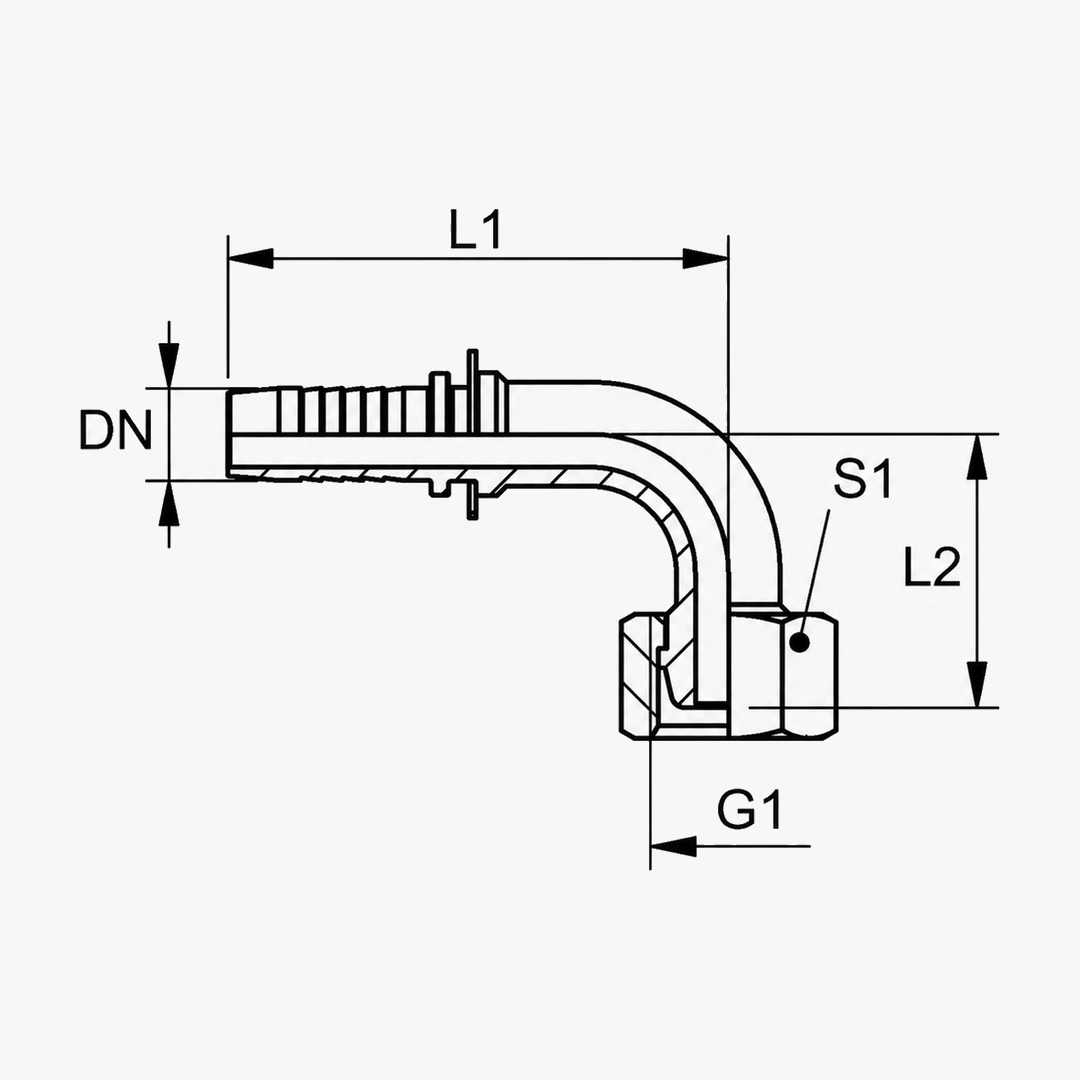

Code DN (mm) G 1 dx (mm) L1 (mm) L2 (mm) S1 Ø трубы Дюймы Размер Масса, кг
FT.DKL.90.05.05 5 M 12 x 1,5 3 48,5 29,0 14 6 3/16" 3 0,028
FT.DKL.90.06.05 6 M 12 x 1,5 4 57,0 30,5 14 6 1/4" 4 0,05
FT.DKL.90.06.06 6 M 14 x 1,5 4 55,0 30,0 17 8 1/4" 4 0,036
FT.DKL.90.06.08 6 M 16 x 1,5 4 55,0 31,0 19 10 1/4" 4 0,056
FT.DKL.90.06.10 6 M 18 x 1,5 4 62,5 35,0 22 12 1/4" 4 0,05
FT.DKL.90.08.08 8 M 16 x 1,5 5,5 58,0 30,0 19 10 5/16" 5 0,047
FT.DKL.90.08.10 8 M 18 x 1,5 5,5 58,0 30,5 22 12 5/16" 5 0,071
FT.DKL.90.10.08 10 M 16 x 1,5 7 63,0 38,0 19 10 3/8" 6 0,063
FT.DKL.90.10.10 10 M 18 x 1,5 7 64,0 35,0 22 12 3/8" 6 0,071
FT.DKL.90.10.12 10 M 22 x 1,5 7 64,0 35,5 27 15 3/8" 6 0,099
FT.DKL.90.12.12 12 M 22 x 1,5 9,5 72,5 39,5 27 15 1/2" 8 0,113
FT.DKL.90.12.16 12 M 26 x 1,5 9,5 83,5 49,5 32 18 1/2" 8 0,2
FT.DKL.90.16.12 16 M 22 x 1,5 10 87,0 49,5 27 15 5/8" 10 0,165
FT.DKL.90.16.16 16 M 26 x 1,5 12,5 88,0 49,5 32 18 5/8" 10 0,166
FT.DKL.90.19.19 19 M 30 x 2 14,75 99,5 54,5 36 22 3/4" 12 0,325
FT.DKL.90.19.25 19 M 36 x 2 15 119,0 66,0 41 28 3/4" 12 0,275
FT.DKL.90.25.25 25 M 36 x 2 19,5 127,0 66,0 41 28 1" 16 0,5
FT.DKL.90.31.31 31 M 45 x 2 26 151,5 82,0 50 35 1.1/4" 20 0,65
FT.DKL.90.38.38 38 M 52 x 2 32 176,5 95,0 60 42 1.1/2" 24 0,95
