Фитинг CEL, прямой

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая наружная резьба, цилиндрическая Форма уплотнения: внутренний конус 24° по ISO 8434-1 Норма: DIN 3861, DIN ISO 12151-2, ISO 8434-1 Аббревиатура нормы: CEL Материал: сталь Защита поверхности: гальваническое покрытие Серия: легкий

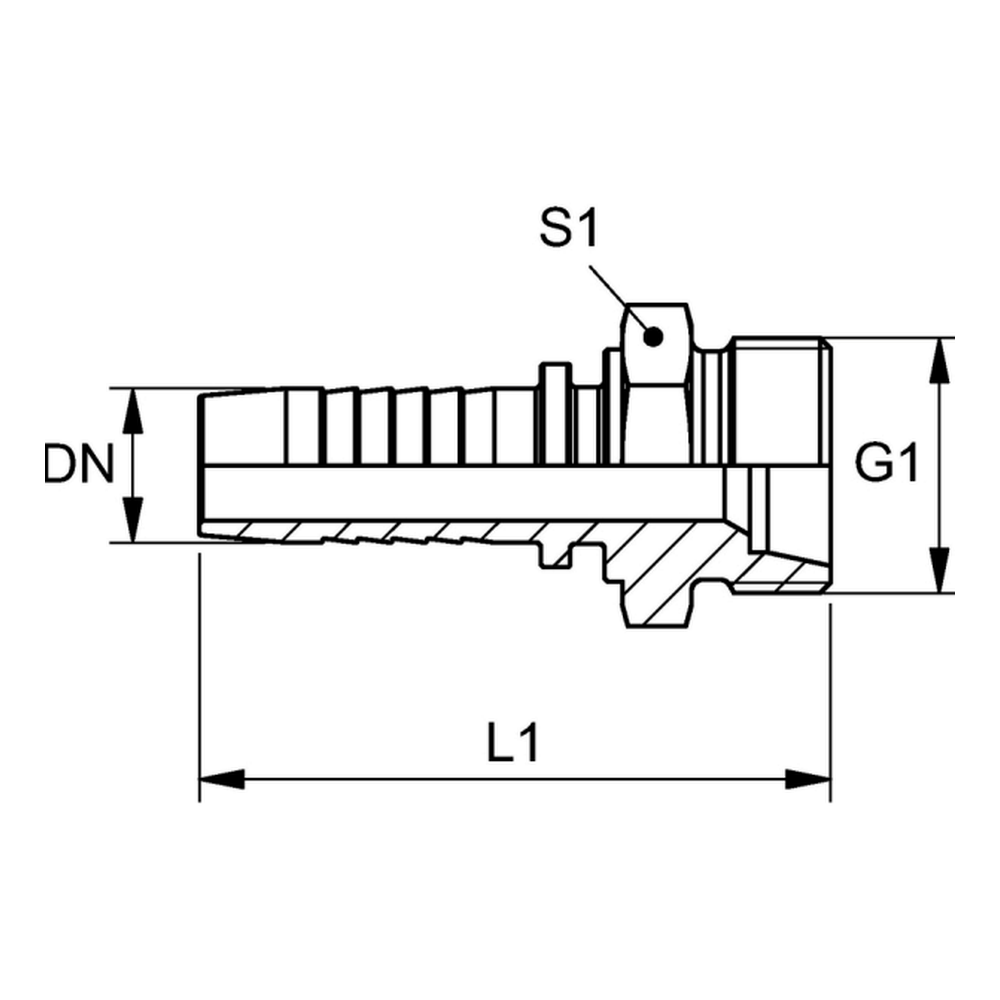

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.CEL.00.05.05	5	M 12 x 1,5	3	43,0	14	6	3/16"	3	0,017
FT.CEL.00.06.05	6	M 12 x 1,5	4	49,0	14	6	1/4"	4	0,018
FT.CEL.00.06.06	6	M 14 x 1,5	4	49,0	17	8	1/4"	4	0,021
FT.CEL.00.06.08	6	M 16 x 1,5	4	50,0	17	10	1/4"	4	0,029
FT.CEL.00.06.10	6	M 18 x 1,5	4	51,0	19	12	1/4"	4	0,03
FT.CEL.00.08.08	8	M 16 x 1,5	5,5	50,0	17	10	5/16"	5	0,026
FT.CEL.00.08.10	8	M 18 x 1,5	5,5	51,0	19	12	5/16"	5	0,035
FT.CEL.00.08.12	8	M 22 x 1,5	5,5	52,0	24	15	5/16"	5	0,051
FT.CEL.00.10.08	10	M 16 x 1,5	7	52,5	17	10	3/8"	6	0,031
FT.CEL.00.10.10	10	M 18 x 1,5	7	52,5	19	12	3/8"	6	0,037
FT.CEL.00.10.12	10	M 22 x 1,5	7	53,5	24	15	3/8"	6	0,051
FT.CEL.00.12.10	12	M 18 x 1,5	9,5	53,5	22	12	1/2"	8	0,041
FT.CEL.00.12.12	12	M 22 x 1,5	9,5	54,5	24	15	1/2"	8	0,056
FT.CEL.00.12.16	12	M 26 x 1,5	9,5	55,5	27	18	1/2"	8	0,073
FT.CEL.00.16.12	16	M 22 x 1,5	12,5	59,0	24	15	5/8"	10	0,064
FT.CEL.00.16.16	16	M 26 x 1,5	12,5	60,0	27	18	5/8"	10	0,088
FT.CEL.00.16.19	16	M 30 x 2	12,5	62,0	32	22	5/8"	10	0,12
FT.CEL.00.19.16	19	M 26 x 1,5	15	66,5	27	18	3/4"	12	0,11
FT.CEL.00.19.19	19	M 30 x 2	15	68,5	32	22	3/4"	12	0,121
FT.CEL.00.19.25	19	M 36 x 2	15	70,0	41	28	3/4"	12	0,19
FT.CEL.00.25.25	25	M 36 x 2	19,5	77,5	41	28	1"	16	0,222
FT.CEL.00.31.31	31	M 45 x 2	26	91,0	46	35	1.1/4"	20	0,327
FT.CEL.00.38.38	38	M 52 x 2	32	95,5	55	42	1.1/2"	24	0,456
