Фитинг DKOL, прямой

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая гаечная резьба ISO 8434-1 Форма уплотнения: наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOL Материал: сталь Защита поверхности: гальваническое покрытие Серия: легкая серия

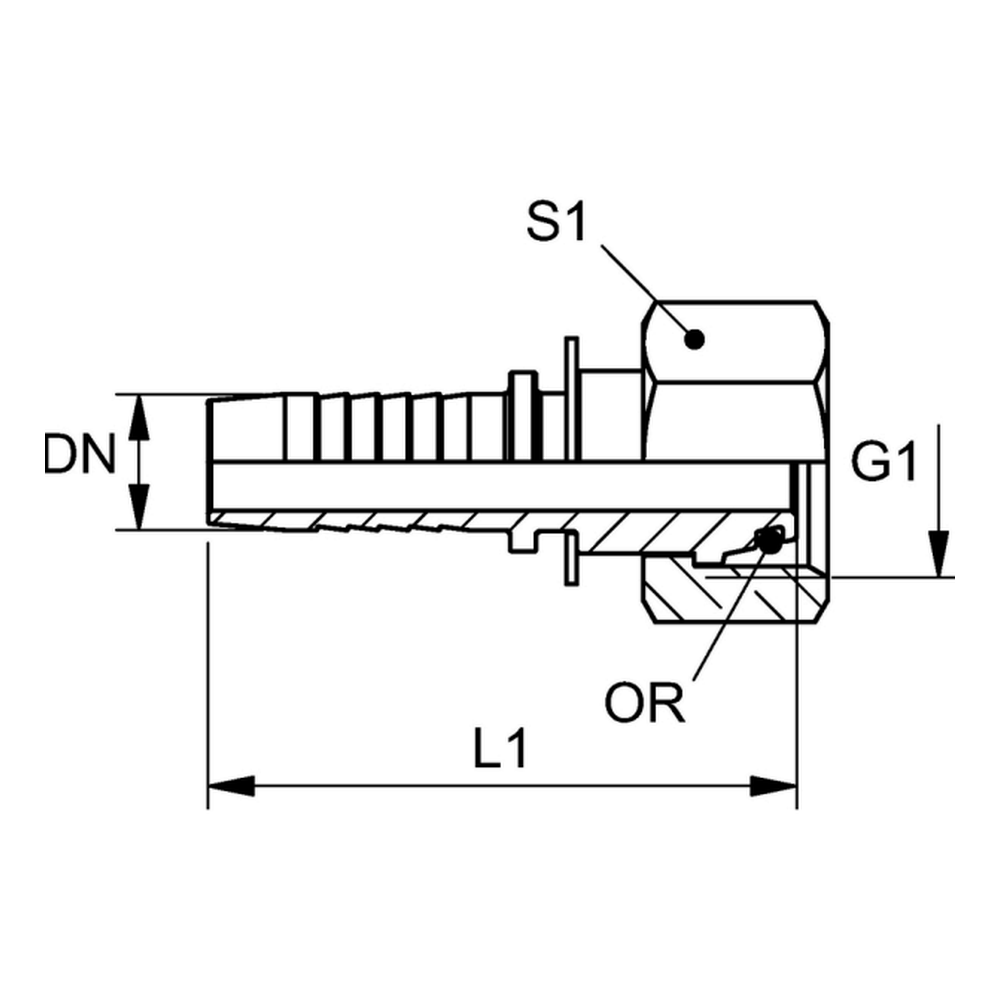

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	OR	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.DKOL.00.05.05	5	M 12 x 1,5	3	45,5	4,0 x 1,5	14	6	3/16"	3	0,017
FT.DKOL.00.05.06	5	M 14 x 1,5	3	45,5	6,0 x 1,5	17	8	3/16"	3	0,017
FT.DKOL.00.06.05	6	M 12 x 1,5	3	46,5	4,0 x 1,5	14	6	1/4"	4	0,033
FT.DKOL.00.06.06	6	M 14 x 1,5	4	52,0	6,0 x 1,5	17	8	1/4"	4	0,029
FT.DKOL.00.06.08	6	M 16 x 1,5	4	52,0	7,5 x 1,5	19	10	1/4"	4	0,036
FT.DKOL.00.06.10	6	M 18 x 1,5	4	53,0	9,0 x 1,5	22	12	1/4"	4	0,048
FT.DKOL.00.08.06	8	M 14 x 1,5	3	47,0	6,0 x 1,5	17	8	5/16"	5	0,026
FT.DKOL.00.08.08	8	M 16 x 1,5	5,5	52,0	7,5 x 1,5	19	10	5/16"	5	0,036
FT.DKOL.00.08.10	8	M 18 x 1,5	4	53,0	9,0 x 1,5	22	12	5/16"	5	0,049
FT.DKOL.00.10.06	10	M 14 x 1,5	4	50,5	6,0 x 1,5	17	8	3/8"	6	0,036
FT.DKOL.00.10.08	10	M 16 x 1,5	7	51,5	7,5 x 1,5	19	10	3/8"	6	0,041
FT.DKOL.00.10.10	10	M 18 x 1,5	7	54,5	9,0 x 1,5	22	12	3/8"	6	0,052
FT.DKOL.00.10.12	10	M 22 x 1,5	7	56,5	12,0 x 2,0	27	15	3/8"	6	0,088
FT.DKOL.00.12.10	12	M 18 x 1,5	7	54,5	9,0 x 1,5	22	12	1/2"	8	0,057
FT.DKOL.00.12.12	12	M 22 x 1,5	9,5	57,5	12,0 x 2,0	27	15	1/2"	8	0,085
FT.DKOL.00.12.16	12	M 26 x 1,5	9,5	59,0	15,0 x 2,0	32	18	1/2"	8	0,154
FT.DKOL.00.16.12	16	M 22 x 1,5	12,5	58,0	12,0 x 2,0	27	15	5/8"	10	0,13
FT.DKOL.00.16.16	16	M 26 x 1,5	12,5	64,0	15,0 x 2,0	32	18	5/8"	10	0,121
FT.DKOL.00.16.19	16	M 30 x 2	12,5	64,5	20,0 x 2,0	36	22	5/8"	10	0,159
FT.DKOL.00.19.16	19	M 26 x 1,5	12,5	66,5	15,0 x 2,0	32	18	3/4"	12	0,149
FT.DKOL.00.19.19	19	M 30 x 2	15	71,0	20,0 x 2,0	36	22	3/4"	12	0,171
FT.DKOL.00.19.25	19	M 36 x 2	15	73,0	26,0 x 2,0	41	28	3/4"	12	0,231
FT.DKOL.00.25.19	25	M 30 x 2	19,5	75,5	20,0 x 2,0	36	22	1"	16	0,3
FT.DKOL.00.25.25	25	M 36 x 2	19,5	81,0	26,0 x 2,0	41	28	1"	16	0,266
FT.DKOL.00.25.31	25	M 45 x 2	19,5	85,5	32,0 x 2,5	50	35	1"	16	0,438
FT.DKOL.00.31.25	31	M 36 x 2	26	87,0	26,0 x 2,0	41	28	1.1/4"	20	0,4
FT.DKOL.00.31.31	31	M 45 x 2	26	94,5	32,0 x 2,5	50	35	1.1/4"	20	0,419
FT.DKOL.00.31.38	31	M 52 x 2	26	94,5	38,0 x 2,5	60	42	1.1/4"	20	0,617
FT.DKOL.00.38.31	38	M 45 x 2	32	94,0	32,0 x 2,5	50	35	1.1/2"	24	0,467
FT.DKOL.00.38.38	38	M 52 x 2	32	98,0	38,0 x 2,5	60	42	1.1/2"	24	0,589
FT.DKOL.00.51.38	51	M 52 x 2	42	112,5	38,0 x 2,5	60	42	2"	32	0,62
