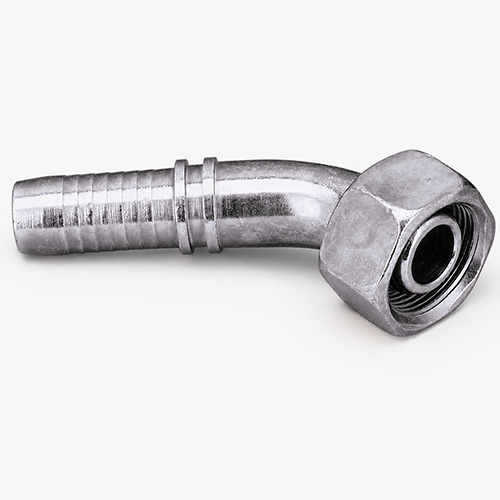

Фитинг DKOL, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOL Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Легкая серия

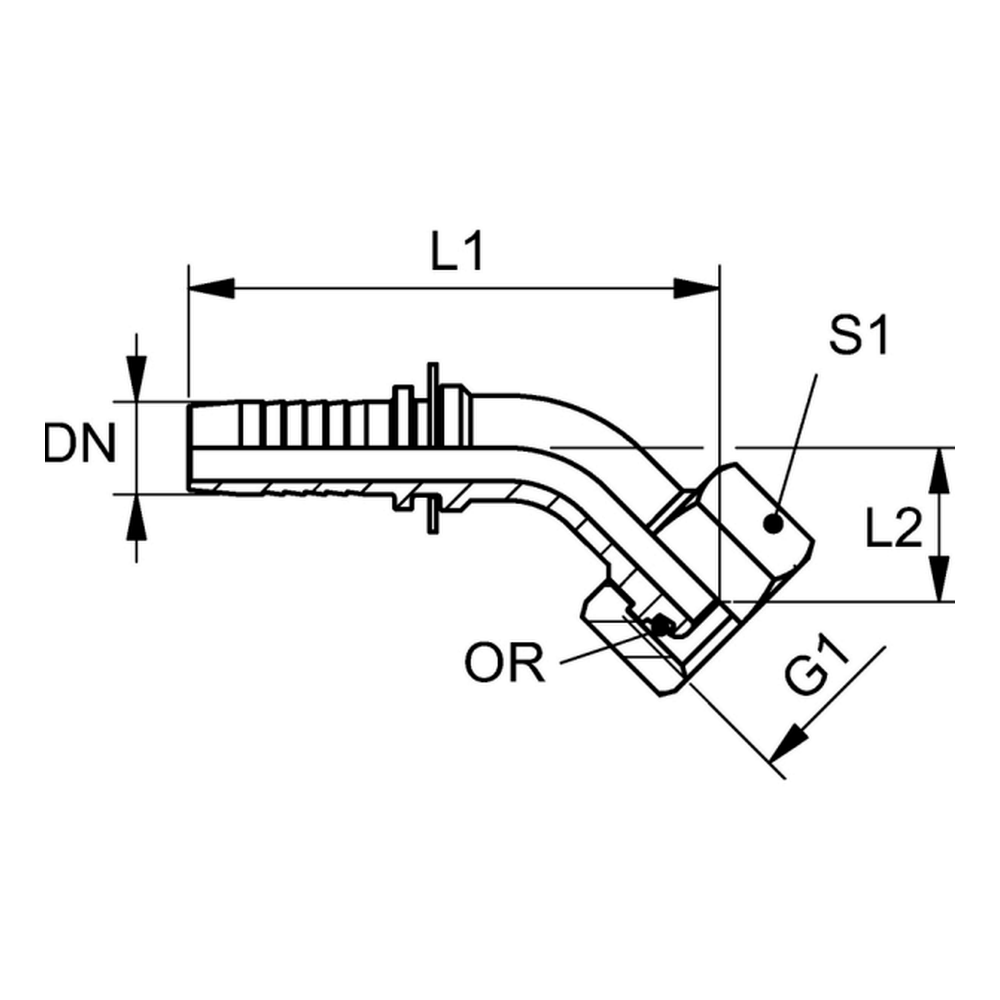

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	OR	S1	Ø трубы мм	Дюймы	Размер	Масса, кг
FT.DKOL.45.05.05	5	M 12 x 1,5	3	56,0	15,0	4,0 x 1,5	14	6	3/16"	3	0,022
FT.DKOL.45.06.05	6	M 12 x 1,5	4	62,0	17,0	4,0 x 1,5	14	6	1/4"	4	0,031
FT.DKOL.45.06.06	6	M 14 x 1,5	4	63,0	15,0	6,0 x 1,5	17	8	1/4"	4	0,042
FT.DKOL.45.06.08	6	M 16 x 1,5	4	64,5	17,0	7,5 x 1,5	19	10	1/4"	4	0,039
FT.DKOL.45.06.10	6	M 18 x 1,5	4	71,0	19,5	9,0 x 1,5	22	12	1/4"	4	0,075
FT.DKOL.45.08.06	8	M 14 x 1,5	5,5	62,0	16,5	6,0 x 1,5	17	8	5/16"	5	0,049
FT.DKOL.45.08.08	8	M 16 x 1,5	5,5	66,0	16,5	7,5 x 1,5	19	10	5/16"	5	0,054
FT.DKOL.45.08.10	8	M 18 x 1,5	5,5	71,0	19,5	9,0 x 1,5	22	12	5/16"	5	0,07
FT.DKOL.45.10.08	10	M 16 x 1,5	7	74,0	22,0	7,5 x 1,5	19	10	3/8"	6	0,059
FT.DKOL.45.10.10	10	M 18 x 1,5	7	72,5	19,5	9,0 x 1,5	22	12	3/8"	6	0,068
FT.DKOL.45.10.12	10	M 22 x 1,5	7	80,0	20,0	12,0 x 2,0	27	15	3/8"	6	0,109
FT.DKOL.45.12.10	12	M 18 x 1,5	9,5	80,0	24,5	9,0 x 1,5	22	12	1/2"	8	0,102
FT.DKOL.45.12.12	12	M 22 x 1,5	9,5	81,0	20,0	12,0 x 2,0	27	15	1/2"	8	0,108
FT.DKOL.45.12.16	12	M 26 x 1,5	9,5	91,5	24,5	15,0 x 2,0	32	18	1/2"	8	0,18
FT.DKOL.45.16.12	16	M 22 x 1,5	12,5	84,5	24,5	12,0 x 2,0	27	15	5/8"	10	0,15
FT.DKOL.45.16.16	16	M 26 x 1,5	12,5	96,0	24,5	15,0 x 2,0	32	18	5/8"	10	0,143
FT.DKOL.45.16.19	16	M 30 x 2	12,5	99,5	27,0	20,0 x 2,0	36	22	5/8"	10	0,25
FT.DKOL.45.19.16	19	M 26 x 1,5	15	101,5	27,0	15,0 x 2,0	32	18	3/4"	12	0,25
FT.DKOL.45.19.19	19	M 30 x 2	15	106,0	27,0	20,0 x 2,0	36	22	3/4"	12	0,233
FT.DKOL.45.19.25	19	M 36 x 2	15	124,0	29,5	26,0 x 2,0	41	28	3/4"	12	0,35
FT.DKOL.45.25.19	25	M 30 x 2	19,5	113,0	29,5	20,0 x 2,0	36	22	1"	16	0,348
FT.DKOL.45.25.25	25	M 36 x 2	19,5	132,0	29,5	26,0 x 2,0	41	28	1"	16	0,334
FT.DKOL.45.25.31	25	M 45 x 2	19,5	150,0	38,5	32,0 x 2,5	50	35	1"	16	0,4
FT.DKOL.45.31.25	31	M 36 x 2	26	140,0	38,5	26,0 x 2,0	41	28	1.1/4"	20	0,5
FT.DKOL.45.31.31	31	M 45 x 2	26	159,0	38,5	32,0 x 2,5	50	35	1.1/4"	20	0,547
FT.DKOL.45.38.38	38	M 52 x 2	32	181,5	42,5	38,0 x 2,5	60	42	1.1/2"	24	0,782
