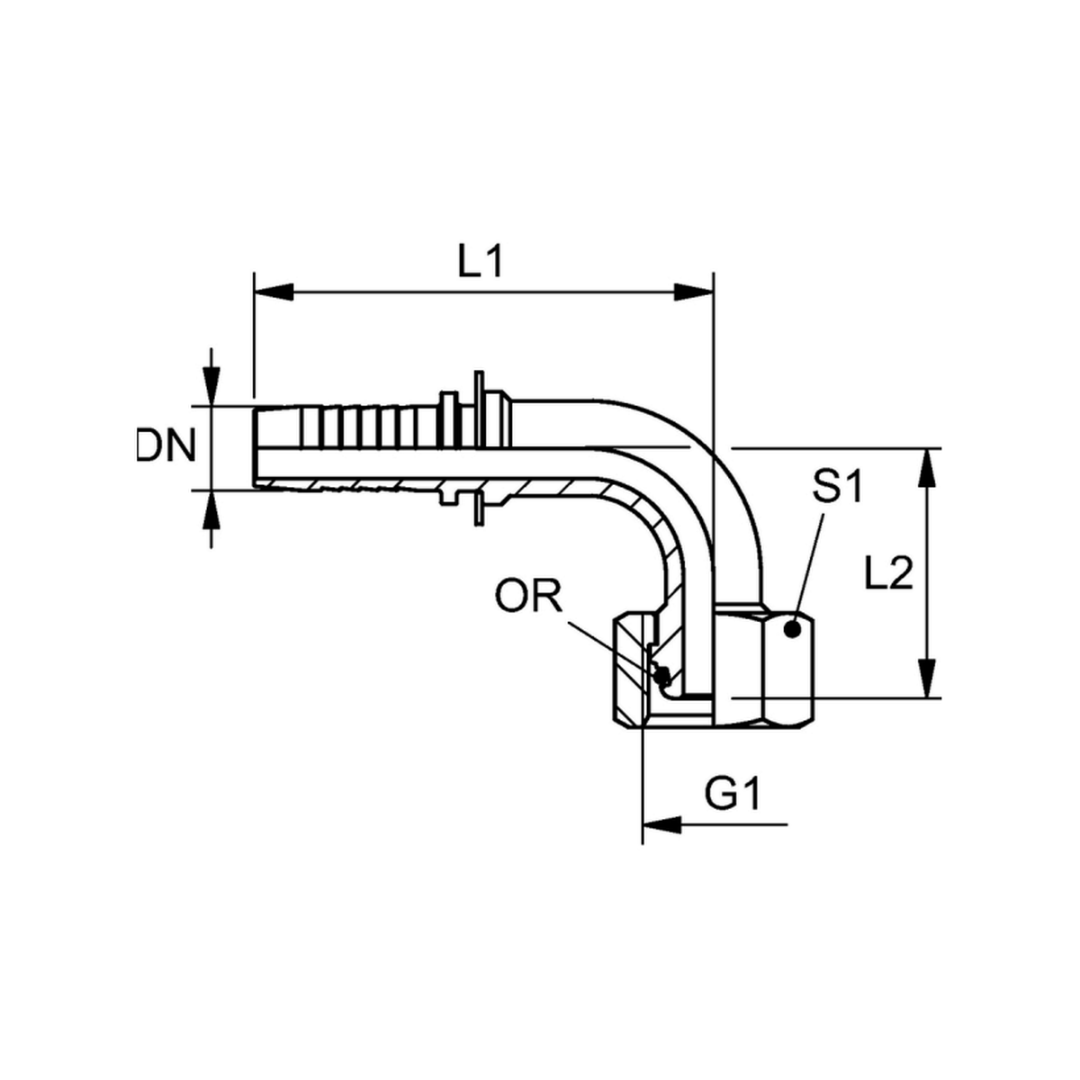

Фитинг DKOL, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOL Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Легкая серия

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	OR	S1	Ø трубы мм	Дюймы	Размер	Масса, кг
FT.DKOL.90.05.05	5	M 12 x 1,5	3	48,5	29,0	4,0 x 1,5	14	6	3/16"	3	0,03
FT.DKOL.90.06.05	6	M 12 x 1,5	4	57,0	30,5	4,0 x 1,5	14	6	1/4"	4	0,025
FT.DKOL.90.06.06	6	M 14 x 1,5	4	55,0	30,5	6,0 x 1,5	17	8	1/4"	4	0,042
FT.DKOL.90.06.06.L50	6	M 14 x 1,5	4	55,0	50,0	6,0 x 1,5	17	8	1/4"	4	0,047
FT.DKOL.90.06.06.L55	6	M 14 x 1,5	4	55,0	55,0	6,0 x 1,5	17	8	1/4"	4	0,051
FT.DKOL.90.06.08	6	M 16 x 1,5	4	55,0	33,0	7,5 x 1,5	19	10	1/4"	4	0,05
FT.DKOL.90.06.08.L60	6	M 16 x 1,5	4	55,0	60,0	7,5 x 1,5	19	10	1/4"	4	0,039
FT.DKOL.90.06.10	6	M 18 x 1,5	4	62,5	37,0	9,0 x 1,5	22	12	1/4"	4	0,1
FT.DKOL.90.08.06	8	M 14 x 1,5	5,5	54,0	31,5	6,0 x 1,5	17	8	5/16"	5	0,05
FT.DKOL.90.08.08	8	M 16 x 1,5	5,5	58,0	31,5	7,5 x 1,5	19	10	5/16"	5	0,048
FT.DKOL.90.08.10	8	M 18 x 1,5	4	58,0	32,5	9,0 x 1,5	22	12	5/16"	5	0,1
FT.DKOL.90.10.08	10	M 16 x 1,5	7	63,0	40,5	7,5 x 1,5	19	10	3/8"	6	0,064
FT.DKOL.90.10.10	10	M 18 x 1,5	7	64,0	37,0	9,0 x 1,5	22	12	3/8"	6	0,074
FT.DKOL.90.10.10.L50	10	M 18 x 1,5	7	64,0	50,0	9,0 x 1,5	22	12	3/8"	6	0,09
FT.DKOL.90.10.10.L60	10	M 18 x 1,5	7	64,0	60,0	9,0 x 1,5	22	12	3/8"	6	0,1
FT.DKOL.90.10.10.L75	10	M 18 x 1,5	7	64,0	75,0	9,0 x 1,5	22	12	3/8"	6	0,1
FT.DKOL.90.10.12	10	M 22 x 1,5	7	71,5	41,5	12,0 x 2,0	27	15	3/8"	6	0,113
FT.DKOL.90.12.10	12	M 18 x 1,5	7	71,5	55,5	9,0 x 1,5	22	12	1/2"	8	0,1
FT.DKOL.90.12.12	12	M 22 x 1,5	9,5	72,5	41,5	12,0 x 2,0	27	15	1/2"	8	0,112
FT.DKOL.90.12.12.L60	12	M 22 x 1,5	9,5	90,0	60,0	12,0 x 2,0	27	15	1/2"	8	0,2
FT.DKOL.90.12.12.L77	12	M 22 x 1,5	9,5	72,5	77,0	12,0 x 2,0	27	15	1/2"	8	0,2
FT.DKOL.90.12.16	12	M 26 x 1,5	9,5	83,5	50,5	15,0 x 2,0	32	18	1/2"	8	0,2
FT.DKOL.90.16.12	16	M 22 x 1,5	12,5	87,0	50,5	12,0 x 2,0	27	15	5/8"	10	0,17
FT.DKOL.90.16.16	16	M 26 x 1,5	12,5	88,0	50,5	15,0 x 2,0	32	18	5/8"	10	0,165
FT.DKOL.90.16.19	16	M 30 x 2	12,5	93,0	54,5	20,0 x 2,0	36	22	5/8"	10	0,25
FT.DKOL.90.19.16	19	M 26 x 1,5	12,5	93,5	66,0	15,0 x 2,0	32	18	3/4"	12	0,25
FT.DKOL.90.19.19	19	M 30 x 2	15	99,5	54,5	20,0 x 2,0	36	22	3/4"	12	0,267
FT.DKOL.90.19.19.L60	19	M 30 x 2	15	111,0	60,0	20,0 x 2,0	36	22	3/4"	12	0,3
FT.DKOL.90.19.19.L100	19	M 30 x 2	15	111,0	100,0	20,0 x 2,0	36	22	3/4"	12	0,35
FT.DKOL.90.19.25	19	M 36 x 2	15	119,0	66,0	26,0 x 2,0	41	28	3/4"	12	0,35
FT.DKOL.90.25.19	25	M 30 x 2	19,5	106,5	66,0	20,0 x 2,0	36	22	1"	16	0,4
FT.DKOL.90.25.25	25	M 36 x 2	19,5	127,0	66,0	26,0 x 2,0	41	28	1"	16	0,369
FT.DKOL.90.25.25.L72	25	M 36 x 2	19,5	126,0	72,0	26,0 x 2,0	41	28	1"	16	0,45
FT.DKOL.90.25.25.L100	25	M 36 x 2	19,5	126,0	100,0	26,0 x 2,0	41	28	1"	16	0,52
FT.DKOL.90.25.25.L150	25	M 36 x 2	19,5	126,0	150,0	26,0 x 2,0	41	28	1"	16	0,625
FT.DKOL.90.25.31	25	M 45 x 2	19,5	142,5	82,0	32,0 x 2,5	50	35	1"	16	0,6
FT.DKOL.90.31.25	31	M 36 x 2	26	135,0	82,0	26,0 x 2,0	41	28	1.1/4"	20	0,55
FT.DKOL.90.31.31	31	M 45 x 2	26	151,5	82,0	32,0 x 2,5	50	35	1.1/4"	20	0,611
FT.DKOL.90.31.31.L98	31	M 45 x 2	26	144,0	98,0	32,0 x 2,5	50	35	1.1/4"	20	0,75
FT.DKOL.90.31.38	31	M 52 x 2	26	173,0	95,0	38,0 x 2,5	60	42	1.1/4"	20	0,65
FT.DKOL.90.38.31	38	M 45 x 2	42	154,0	95,0	32,0 x 2,5	50	35	1.1/2"	24	0,8
FT.DKOL.90.38.38	38	M 52 x 2	42	176,5	95,0	38,0 x 2,5	60	42	1.1/2"	24	0,87
