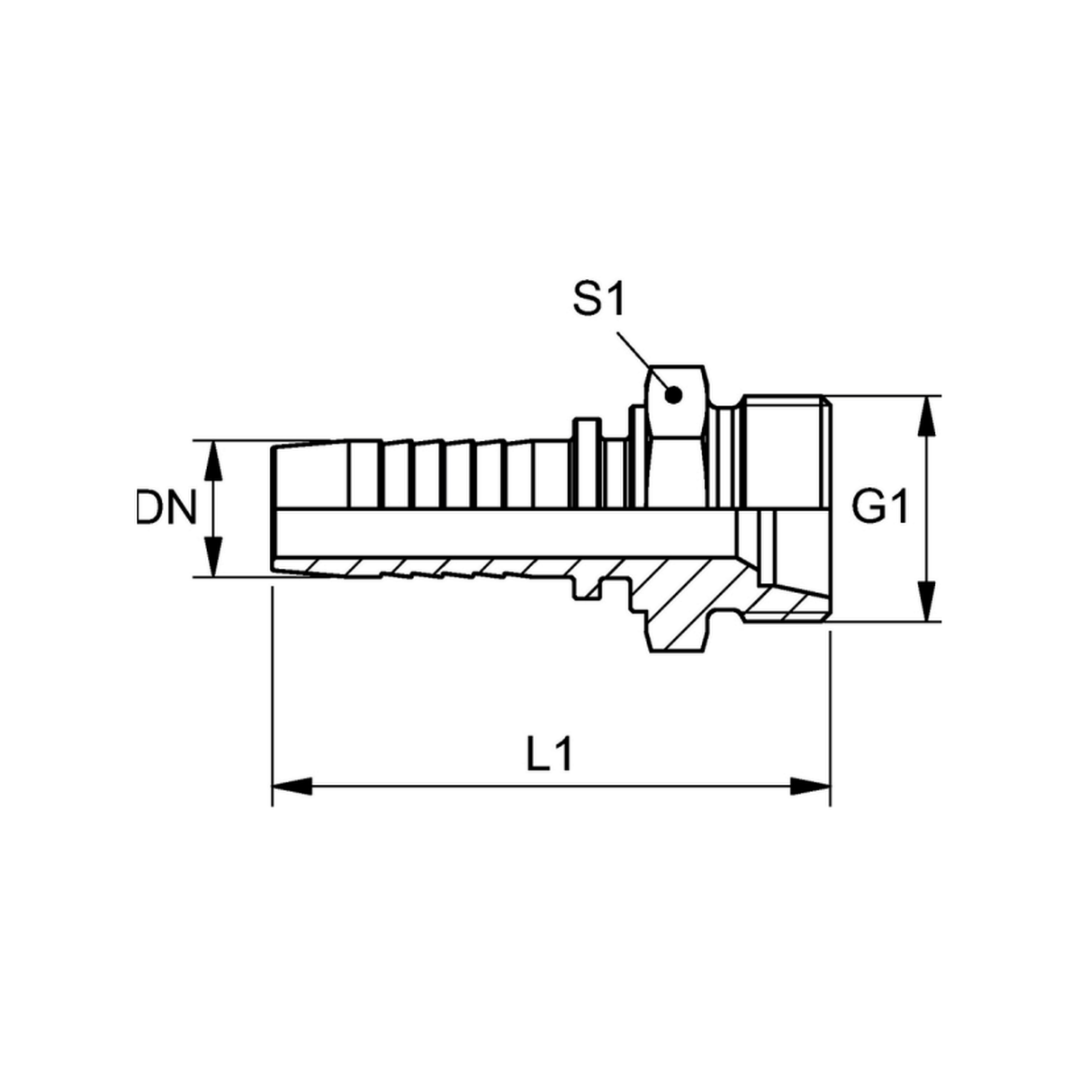

Фитинг CES, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая наружная резьба, цилиндрическая Форма уплотнения: Внутренний конус 24° по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: CES Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая серия

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.CES.00.05.04	5	M 16 x 1,5	3	48,0	17	8	3/16"	3	0,032
FT.CES.00.06.03	6	M 14 x 1,5	4	52,0	14	6	1/4"	4	0,04
FT.CES.00.06.04	6	M 16 x 1,5	4	54,0	17	8	1/4"	4	0,03
FT.CES.00.06.06	6	M 18 x 1,5	4	54,0	19	10	1/4"	4	0,038
FT.CES.00.08.06	8	M 18 x 1,5	5,5	54,0	19	10	5/16"	5	0,038
FT.CES.00.08.08	8	M 20 x 1,5	5,5	56,0	22	12	5/16"	5	0,05
FT.CES.00.08.12	8	M 24 x 1,5	5,5	58,0	27	16	5/16"	5	0,049
FT.CES.00.10.06	10	M 18 x 1,5	7	55,5	19	10	3/8"	6	0,043
FT.CES.00.10.08	10	M 20 x 1,5	7	57,5	22	12	3/8"	6	0,059
FT.CES.00.10.10	10	M 22 x 1,5	7	59,5	24	14	3/8"	6	0,072
FT.CES.00.10.12	10	M 24 x 1,5	7	59,5	27	16	3/8"	6	0,072
FT.CES.00.12.10	12	M 22 x 1,5	9,5	60,5	24	14	1/2"	8	0,076
FT.CES.00.12.12	12	M 24 x 1,5	9,5	60,5	27	16	1/2"	8	0,088
FT.CES.00.12.16	12	M 30 x 2	9,5	64,5	32	20	1/2"	8	0,143
FT.CES.00.16.16	16	M 30 x 2	12,5	69,0	32	20	5/8"	10	0,148
FT.CES.00.19.16	19	M 30 x 2	15	75,5	32	20	3/4"	12	0,161
FT.CES.00.19.19	19	M 36 x 2	15	79,5	36	25	3/4"	12	0,221
FT.CES.00.25.19	25	M 36 x 2	19,5	87,5	36	25	1"	16	0,212
FT.CES.00.25.25	25	M 42 x 2	19,5	89,5	46	30	1"	16	0,372
FT.CES.00.31.31	31	M 52 x 2	26	104,0	55	38	1.1/4"	20	0,603
FT.CES.00.38.31	38	M 52 x 2	32	107,5	55	38	1.1/2"	24	0,553
