Фитинг DKOS, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая серия

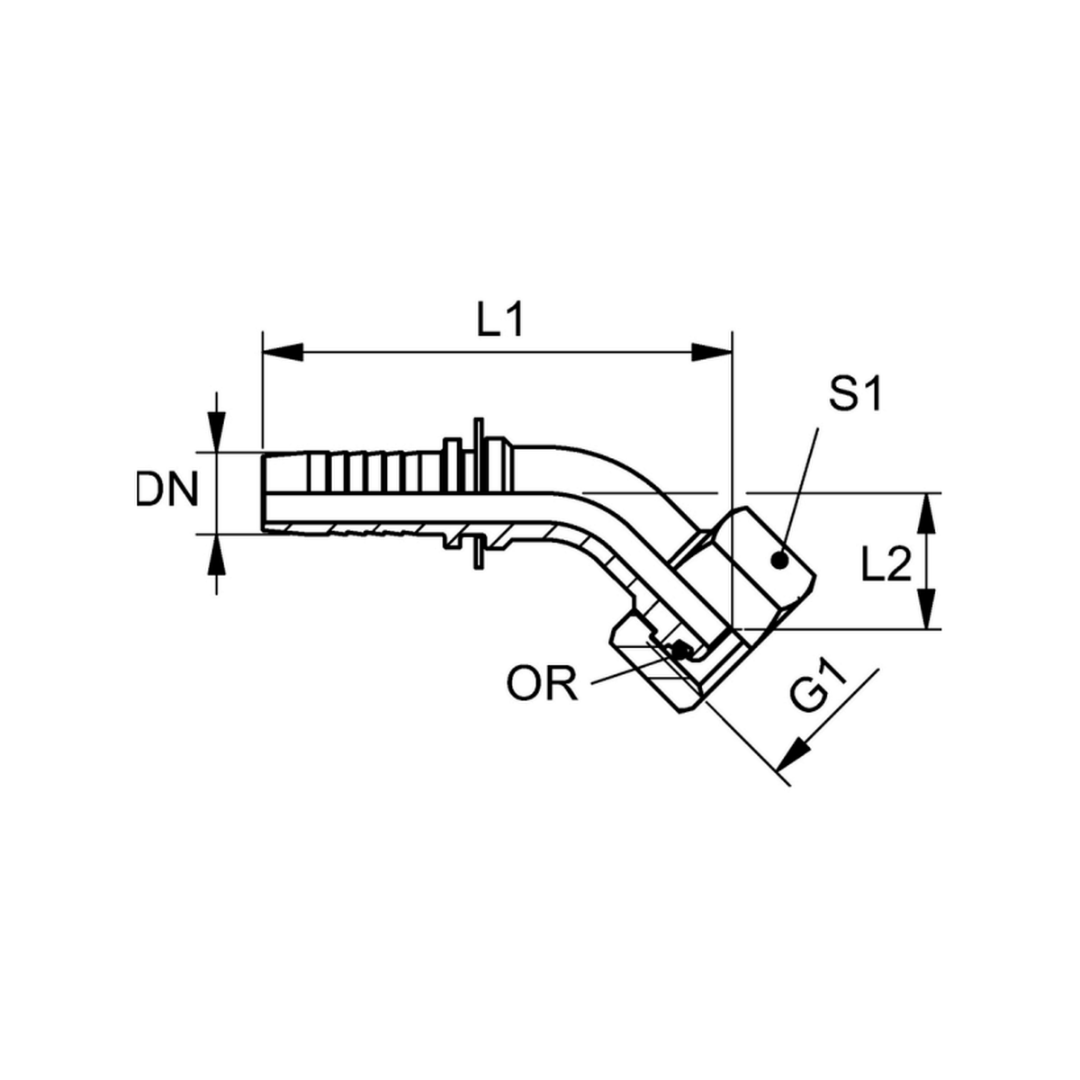

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	OR	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.DKOS.45.05.05	5	M 16 x 1,5	3	56,5	15,5	6,0 x 1,5	19	8	3/16"	3	0,035
FT.DKOS.45.05.06	5	M 18 x 1,5	3	58,0	17,0	7,0 x 2,0	22	10	3/16"	3	0,063
FT.DKOS.45.06.04	6	M 14 x 1,5	4	64,5	16,5	4,0 x 1,5	17	6	1/4"	4	0,042
FT.DKOS.45.06.05	6	M 16 x 1,5	4	64,5	16,5	6,0 x 1,5	19	8	1/4"	4	0,04
FT.DKOS.45.06.06	6	M 18 x 1,5	4	65,0	17,0	7,5 x 1,5	22	10	1/4"	4	0,065
FT.DKOS.45.06.08	6	M 20 x 1,5	4	67,5	18,0	9,0 x 1,5	24	12	1/4"	4	0,1
FT.DKOS.45.08.06	8	M 18 x 1,5	5,5	65,0	17,0	7,5 x 1,5	22	10	5/16"	5	0,07
FT.DKOS.45.08.08	8	M 20 x 1,5	5,5	67,5	18,0	9,0 x 1,5	24	12	5/16"	5	0,083
FT.DKOS.45.10.06	10	M 18 x 1,5	7	72,0	21,0	7,5 x 1,5	22	10	3/8"	6	0,08
FT.DKOS.45.10.08	10	M 20 x 1,5	7	73,0	20,0	9,0 x 1,5	24	12	3/8"	6	0,086
FT.DKOS.45.10.10	10	M 22 x 1,5	7	73,5	20,5	10,0 x 2,0	27	14	3/8"	6	0,1
FT.DKOS.45.10.12	10	M 24 x 1,5	7	81,0	21,0	12,0 x 2,0	30	16	3/8"	6	0,18
FT.DKOS.45.12.10	12	M 22 x 1,5	9,5	81,0	27,5	10,0 x 2,0	27	14	1/2"	8	0,12
FT.DKOS.45.12.12	12	M 24 x 1,5	9,5	82,0	21,0	12,0 x 2,0	30	16	1/2"	8	0,136
FT.DKOS.45.16.12	16	M 24 x 1,5	12,5	85,5	27,5	12,0 x 2,0	30	16	5/8"	10	0,2
FT.DKOS.45.16.16	16	M 30 x 2	12,5	98,5	27,5	16,0 x 2,5	36	20	5/8"	10	0,205
FT.DKOS.45.16.19	16	M 36 x 2	12,5	103,0	30,5	20,0 x 2,5	45	25	5/8"	10	0,4
FT.DKOS.45.19.16	19	M 30 x 2	15	109,0	30,0	16,0 x 2,5	36	20	3/4"	12	0,291
FT.DKOS.45.19.19	19	M 36 x 2	15	109,5	30,5	20,0 x 2,5	46	25	3/4"	12	0,363
FT.DKOS.45.19.19.SW41	19	M 36 x 2	15	109,5	30,5	20,0 x 2,5	41	25	3/4"	12	0,02
FT.DKOS.45.25.19	25	M 36 x 2	19,5	141,5	39,5	20,0 x 2,5	46	25	1"	16	0,502
FT.DKOS.45.25.25	25	M 42 x 2	19,5	135,5	33,0	25,0 x 2,5	50	30	1"	16	0,486
FT.DKOS.45.31.31	31	M 52 x 2	26	161,5	40,5	33,0 x 2,5	60	38	1.1/4"	20	0,78
FT.DKOS.45.38.31	38	M 52 x 2	32	165,0	40,5	33,0 x 2,5	60	38	1.1/2"	24	0,03
