Фитинг DKOS, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Метрическая гаечная резьба ISO 8434-1 Форма уплотнения: Наружный конус 24° с кольцом круглого сечения по ISO 8434-1 Норма: DIN 3865, ISO 8434-1, DIN ISO 12151-2 Аббревиатура нормы: DKOS Материал: Сталь Защита поверхности: Гальваническое покрытие Серия: Тяжелая серия

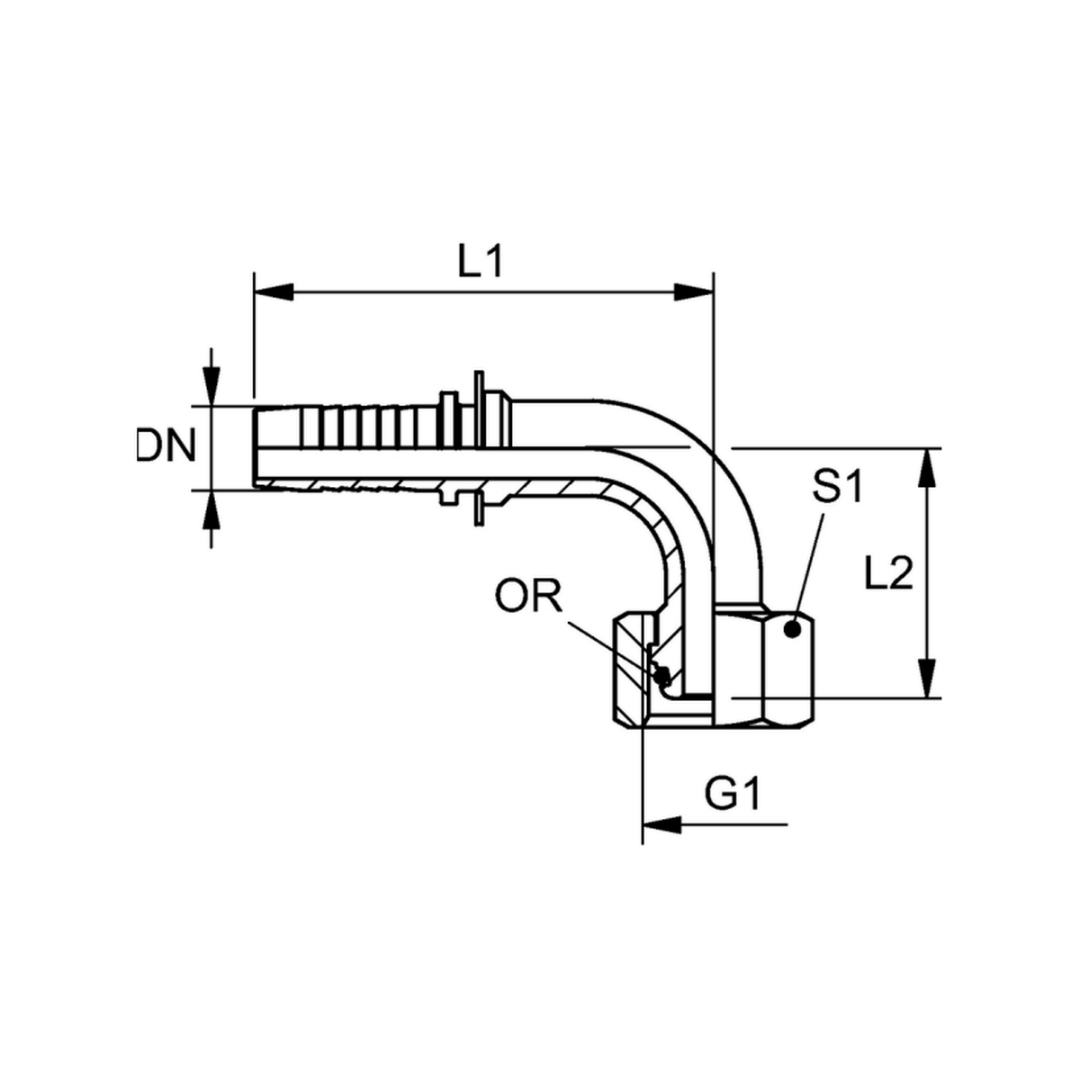

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	OR	S1	Ø трубы	Дюймы	Размер	Масса, кг
FT.DKOS.90.05.05	5	M 16 x 1,5	3	48,5	29,5	6,0 x 1,5	19	8	3/16"	3	0,037
FT.DKOS.90.05.05.L37	5	M 16 x 1,5	3	48,5	37,0	6,0 x 1,5	19	8	3/16"	3	0,05
FT.DKOS.90.06.04	6	M 14 x 1,5	4	58,0	34,0	4,0 x 1,5	17	6	1/4"	4	0,043
FT.DKOS.90.06.05	6	M 16 x 1,5	4	55,0	32,5	6,0 x 1,5	19	8	1/4"	4	0,041
FT.DKOS.90.06.06	6	M 18 x 1,5	4	55,0	33,5	7,5 x 1,5	22	10	1/4"	4	0,058
FT.DKOS.90.06.08	6	M 20 x 1,5	4	58,0	34,0	9,0 x 1,5	24	12	1/4"	4	0,1
FT.DKOS.90.08.06	8	M 18 x 1,5	5,5	61,5	38,5	7,5 x 1,5	22	10	5/16"	5	0,071
FT.DKOS.90.08.08	8	M 20 x 1,5	5,5	58,0	34,0	9,0 x 1,5	24	12	5/16"	5	0,087
FT.DKOS.90.08.08.L45	8	M 20 x 1,5	5,5	58,0	45,0	9,0 x 1,5	24	12	5/16"	5	0,95
FT.DKOS.90.10.06	10	M 18 x 1,5	7	63,0	38,5	7,5 x 1,5	22	10	3/8"	6	0,1
FT.DKOS.90.10.08	10	M 20 x 1,5	7	64,0	37,5	9,0 x 1,5	24	12	3/8"	6	0,084
FT.DKOS.90.10.10	10	M 22 x 1,5	7	64,0	38,5	10,0 x 2,0	27	14	3/8"	6	0,111
FT.DKOS.90.12.10	12	M 22 x 1,5	9,5	71,5	55,0	10,0 x 2,0	27	14	1/2"	8	0,132
FT.DKOS.90.12.12	12	M 24 x 1,5	9,5	72,5	43,0	12,0 x 2,0	30	16	1/2"	8	0,143
FT.DKOS.90.12.16	12	M 30 x 2	9,5	83,5	55,0	16,0 x 2,5	36	20	1/2"	8	0,278
FT.DKOS.90.16.12	16	M 24 x 1,5	12,5	76,0	55,0	12,0 x 2,0	30	16	5/8"	10	0,2
FT.DKOS.90.16.16	16	M 30 x 2	12,5	88,0	55,0	16,0 x 2,5	36	20	5/8"	10	0,22
FT.DKOS.90.16.16.L100	16	M 30 x 2	12,5	88,0	100,0	16,0 x 2,5	36	20	5/8"	10	0,33
FT.DKOS.90.16.19	16	M 36 x 2	12,5	93,0	59,5	20,0 x 2,5	46	25	5/8"	10	0,45
FT.DKOS.90.19.16	19	M 30 x 2	15	99,5	58,5	16,0 x 2,5	36	20	3/4"	12	0,311
FT.DKOS.90.19.19	19	M 36 x 2	15	99,5	59,5	20,0 x 2,5	46	25	3/4"	12	0,381
FT.DKOS.90.19.19.SW41	19	M 36 x 2	15	99,5	59,5	20,0 x 2,5	41	25	3/4"	12	0,02
FT.DKOS.90.19.19.L110	19	M 36 x 2	15	99,5	110,0	20,0 x 2,5	46	25	3/4"	12	0,4
FT.DKOS.90.19.19.L130	19	M 36 x 2	15	99,5	130,0	20,0 x 2,5	46	25	3/4"	12	0,5
FT.DKOS.90.19.19.L150	19	M 36 x 2	15	99,5	150,0	20,0 x 2,5	46	25	3/4"	12	0,528
FT.DKOS.90.19.25	19	M 42 x 2	15	119,0	71,0	25,0 x 2,5	50	30	3/4"	12	0,75
FT.DKOS.90.25.19	25	M 36 x 2	19,5	126,0	80,5	20,0 x 2,5	46	25	1"	16	0,577
FT.DKOS.90.25.25	25	M 42 x 2	19,5	127,0	71,0	25,0 x 2,5	50	30	1"	16	0,523
FT.DKOS.90.31.25	31	M 42 x 2	26	135,0	85,0	25,0 x 2,5	50	30	1.1/4"	20	1
FT.DKOS.90.31.31	31	M 52 x 2	26	151,5	85,0	33,0 x 2,5	60	38	1.1/4"	20	0,83
FT.DKOS.90.38.31	38	M 52 x 2	32	155,0	95,0	33,0 x 2,5	60	38	1.1/2"	24	1,177
