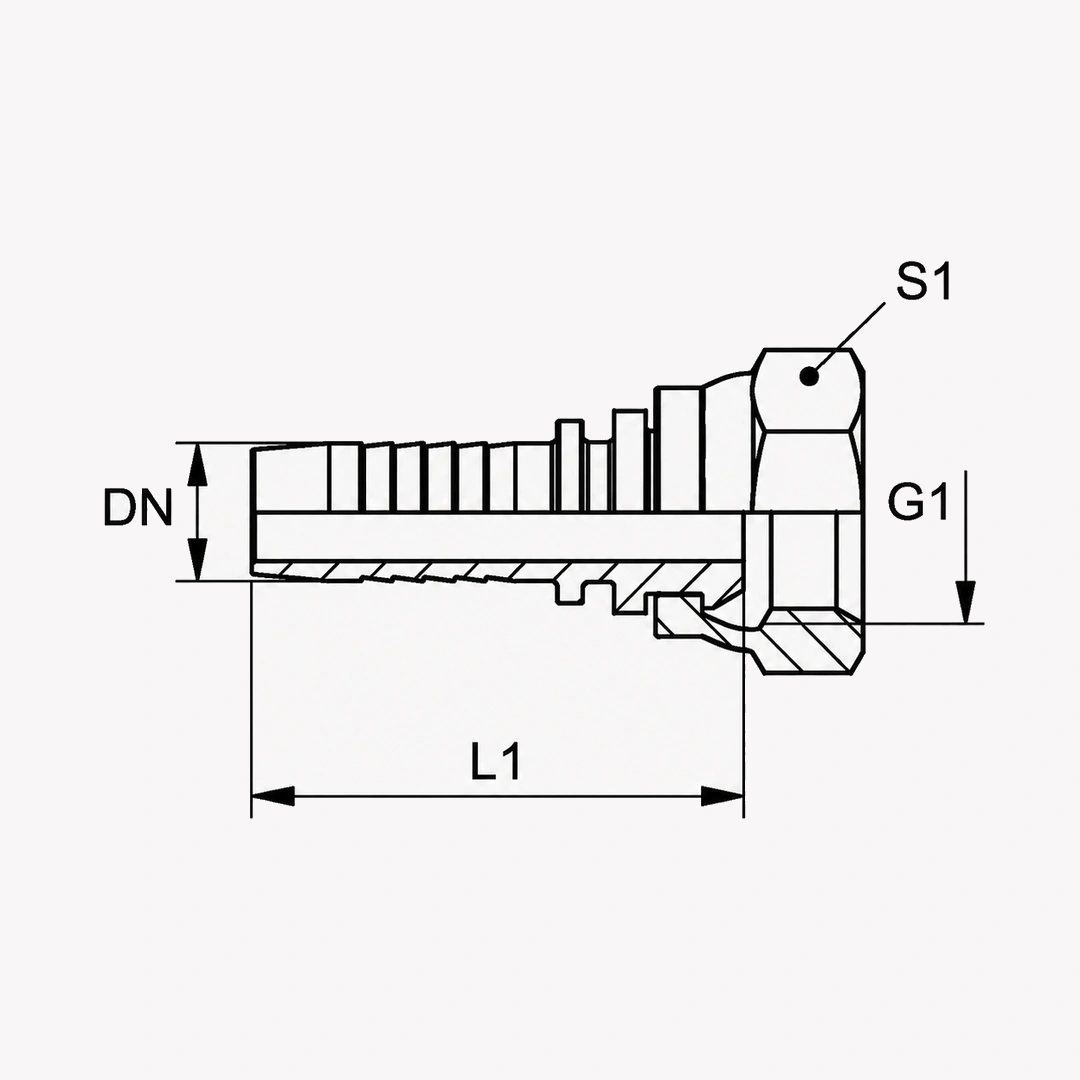

Фитинг DKS, прямой

Область применения: прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: метрическая гаечная резьба ISO 8434-1 Форма уплотнения: наружный конус 24° по ISO 8434-1 Норма: DIN 3863, DIN ISO 12151-2, ISO 8434-1 Аббревиатура нормы: DKS Материал: сталь Защита поверхности: гальваническое покрытие Серия: тяжелая серия
Code DN (mm) G 1 dx (mm) L1 (mm) S1 Ø трубы Дюймы Размер Масса, кг
FT.DKS.00.05.03 5 M 14 x 1,5 3 44,5 17 6 3/16" 3 0,04
FT.DKS.00.05.05 5 M 16 x 1,5 3 44,5 19 8 3/16" 3 0,04
FT.DKS.00.06.05 6 M 16 x 1,5 3 51,5 19 8 1/4" 4 0,032
FT.DKS.00.06.06 6 M 18 x 1,5 4 52,5 22 10 1/4" 4 0,047
FT.DKS.00.08.06 8 M 18 x 1,5 3 52,5 22 10 5/16" 5 0,047
FT.DKS.00.08.08 8 M 20 x 1,5 5,5 52,5 24 12 5/16" 5 0,056
FT.DKS.00.10.08 10 M 20 x 1,5 7 54,0 24 12 3/8" 6 0,061
FT.DKS.00.10.10 10 M 22 x 1,5 7 57,0 27 14 3/8" 6 0,087
FT.DKS.00.12.12 12 M 24 x 1,5 9,5 58,0 30 16 1/2" 8 0,104
FT.DKS.00.16.16 16 M 30 x 2 12,5 66,0 36 20 5/8" 10 0,167
FT.DKS.00.19.19 19 M 36 x 2 15 75,5 46 25 3/4" 12 0,309
FT.DKS.00.25.25 25 M 42 x 2 19,5 85,5 50 30 1" 16 0,422
FT.DKS.00.31.31 31 M 52 x 2 26 98,0 60 38 1.1/4" 20 0,65
