Стандарт AGR коническая Каталог
Фитинг AGR-K с наружной конической резьбой BSPT, прямой

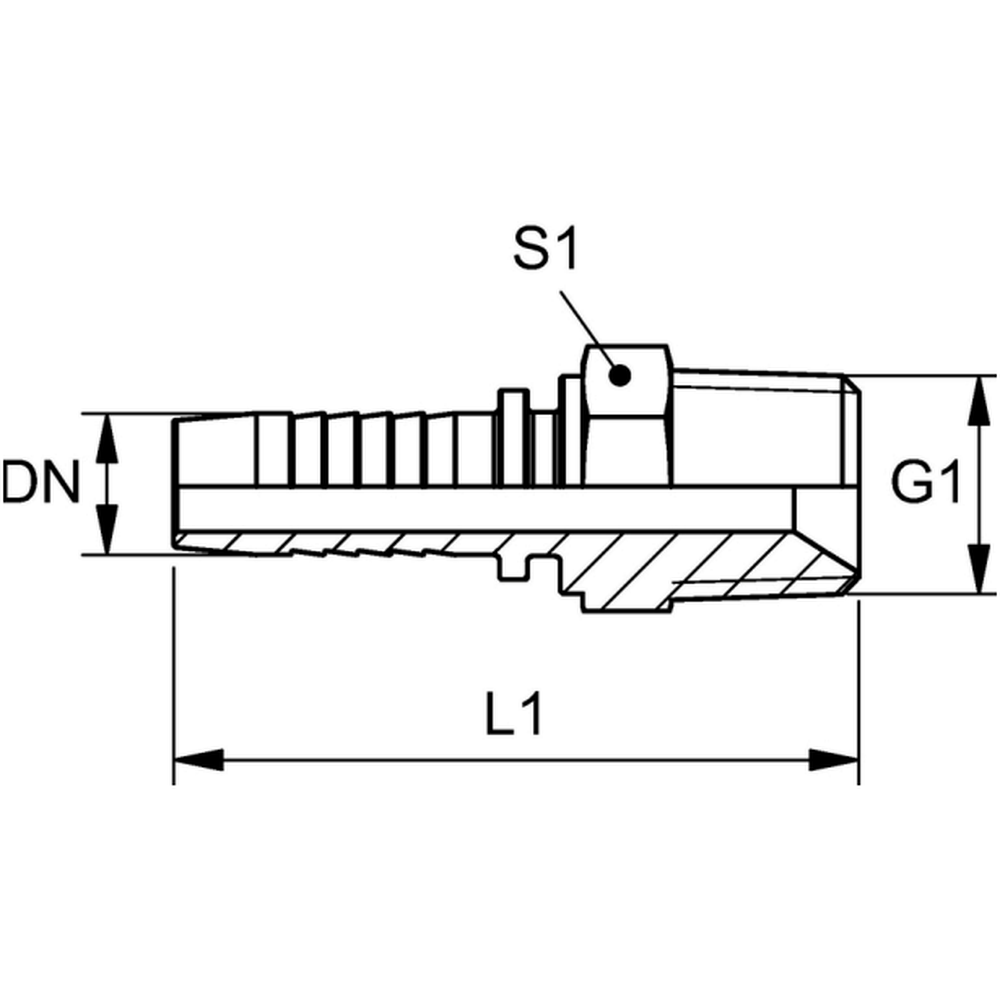

q37

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фитинг AGR-K с наружной конической резьбой BSPT, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Наружная резьба BSPT, коническая ISO 8434-1 Форма уплотнения: Резьбовое уплотнение Норма: ISO 228-1 (BS 5200) Аббревиатура нормы: AGR-K Материал: Сталь Защита поверхности: Гальваническое покрытие
Code DN (mm) G1 dx (mm) L1 (mm) S1 Дюймы Размер Масса, кг
FT.AGR.C.00.05.02 5 R 1/8 K" 2 43,0 12 3/16" 3 0,013
FT.AGR.C.00.05.06 5 R 1/4 K" 3 47,5 14 3/16" 3 0,025
FT.AGR.C.00.06.02 6 R 1/8 K" 2 49,0 12 1/4" 4 0,016
FT.AGR.C.00.06.06 6 R 1/4 K" 4 53,5 14 1/4" 4 0,025
FT.AGR.C.00.06.10 6 R 3/8 K" 4 54,0 19 1/4" 4 0,041
FT.AGR.C.00.08.06 8 R 1/4 K" 3 53,5 14 5/16" 5 0,028
FT.AGR.C.00.08.10 8 R 3/8 K" 4 54,0 19 5/16" 5 0,042
FT.AGR.C.00.10.06 10 R 1/4 K" 4 56,0 14 3/8" 6 0,034
FT.AGR.C.00.10.10 10 R 3/8 K" 7 56,5 19 3/8" 6 0,045
FT.AGR.C.00.10.12 10 R 1/2 K" 7 61,0 22 3/8" 6 0,071
FT.AGR.C.00.12.10 12 R 3/8 K" 7 58,0 19 1/2" 8 0,061
FT.AGR.C.00.12.12 12 R 1/2 K" 9,5 62,0 22 1/2" 8 0,069
FT.AGR.C.00.12.19 12 R 3/4 K" 9,5 64,5 27 1/2" 8 0,114
FT.AGR.C.00.16.12 16 R 1/2 K" 10 67,5 22 5/8" 10 0,09
FT.AGR.C.00.16.16 16 R 5/8 K" 12,5 70,5 24 5/8" 10 0,105
FT.AGR.C.00.16.19 16 R 3/4 K" 12,5 69,0 27 5/8" 10 0,118
FT.AGR.C.00.19.19 19 R 3/4 K" 15 76,5 27 3/4" 12 0,127
FT.AGR.C.00.19.25 19 R 1 K" 15 80,5 36 3/4" 12 0,219
FT.AGR.C.00.25.25 25 R 1 K" 19,5 88,5 36 1" 16 0,246
FT.AGR.C.00.25.31 25 R 1.1/4 K" 19,5 91,5 46 1" 16 0,347
FT.AGR.C.00.31.31 31 R 1.1/4 K" 26 101,0 46 1.1/4" 20 0,4
FT.AGR.C.00.31.38 31 R 1.1/2 K" 26 102,0 50 1.1/4" 20 0,489
FT.AGR.C.00.38.38 38 R 1.1/2 K" 32 105,5 50 1.1/2" 24 0,483
FT.AGR.C.00.38.51 38 R 2 K" 32 113,0 65 1.1/2" 24 0,732
FT.AGR.C.00.51.51 51 R 2 K" 42 127,5 65 2" 32 0,852
