Фитинг AGR, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Наружная резьба BSP, цилиндрическая Форма уплотнения: Внутренний конус 60° Норма: ISO 228-1, ISO 8434-1, BS 5200 Аббревиатура нормы: AGR Материал: Сталь Защита поверхности: Гальваническое покрытие

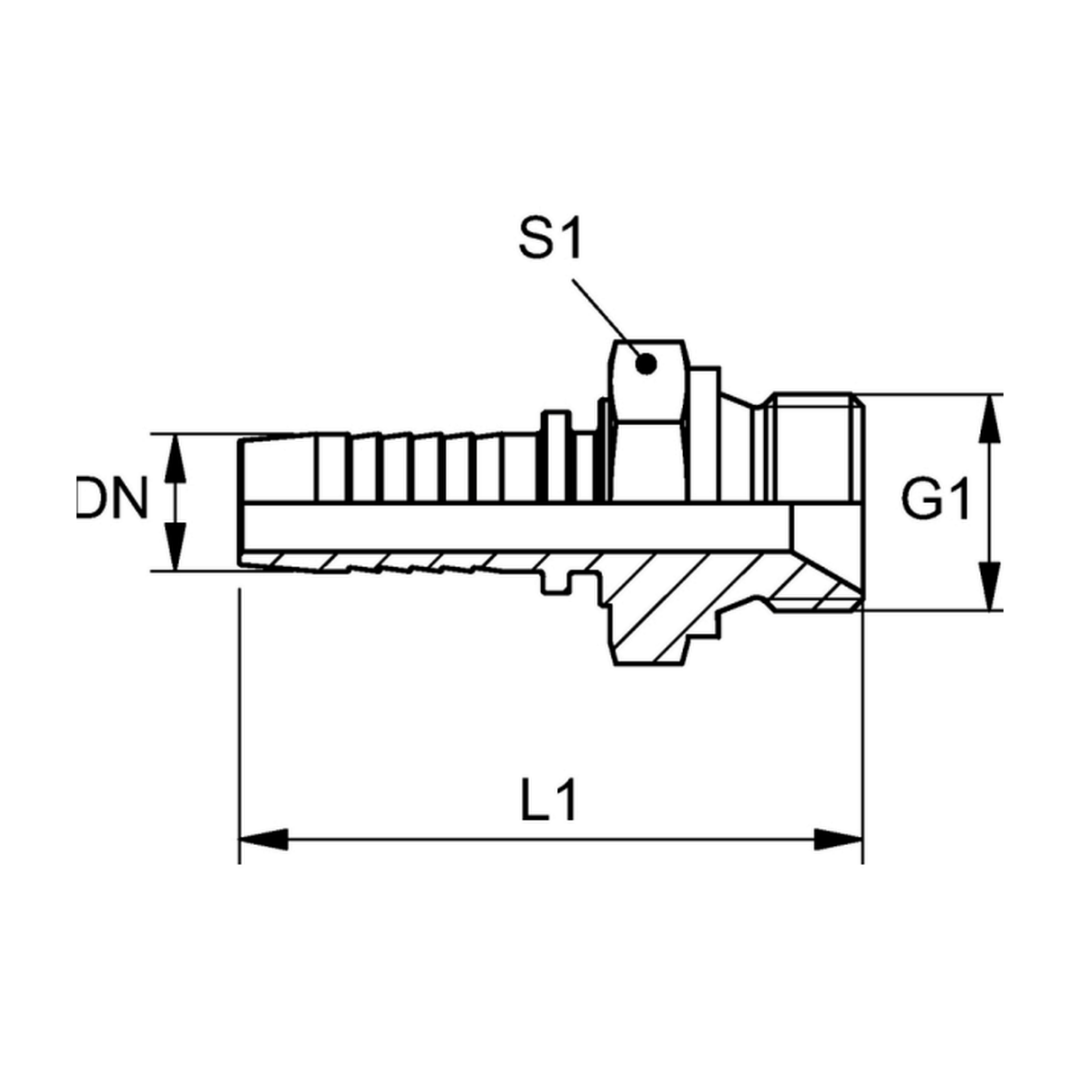

Code	DN (mm)	G1	dx (mm)	L1 (mm)	S1	Дюймы	Размер	Масса, кг
FT.AGR.00.05.02	5	G 1/8 -28"	3	42,5	14	3/16"	3	0,015
FT.AGR.00.05.06	5	G 1/4 -19"	3	46,0	19	3/16"	3	0,025
FT.AGR.00.06.02	6	G 1/8 -28"	2	48,5	14	1/4"	4	0,017
FT.AGR.00.06.06	6	G 1/4 -19"	4	52,0	19	1/4"	4	0,029
FT.AGR.00.06.10	6	G 3/8 -19"	4	54,0	22	1/4"	4	0,045
FT.AGR.00.06.12	6	G 1/2 -14"	4	57,5	27	1/4"	4	0,078
FT.AGR.00.08.06	8	G 1/4 -19"	3	52,0	19	5/16"	5	0,032
FT.AGR.00.08.10	8	G 3/8 -19"	4	54,0	22	5/16"	5	0,046
FT.AGR.00.08.12	8	G 1/2 -14"	5,5	57,5	27	5/16"	5	0,071
FT.AGR.00.10.02	10	G 1/8 -28"	4	50,0	17	3/8"	6	0,049
FT.AGR.00.10.06	10	G 1/4 -19"	4	53,5	19	3/8"	6	0,036
FT.AGR.00.10.10	10	G 3/8 -19"	7	55,5	22	3/8"	6	0,049
FT.AGR.00.10.12	10	G 1/2 -14"	7	59,5	27	3/8"	6	0,082
FT.AGR.00.12.10	12	G 3/8 -19"	7	56,5	22	1/2"	8	0,052
FT.AGR.00.12.12	12	G 1/2 -14"	9,5	60,5	27	1/2"	8	0,083
FT.AGR.00.12.16	12	G 5/8 -14"	9,5	62,5	30	1/2"	8	0,101
FT.AGR.00.12.19	12	G 3/4 -14"	9,5	62,5	32	1/2"	8	0,122
FT.AGR.00.16.12	16	G 1/2 -14"	10	65,0	27	5/8"	10	0,099
FT.AGR.00.16.16	16	G 5/8 -14"	12,5	67,0	30	5/8"	10	0,109
FT.AGR.00.16.19	16	G 3/4 -14"	12,5	67,0	32	5/8"	10	0,127
FT.AGR.00.19.19	19	G 3/4 -14"	15	73,5	32	3/4"	12	0,138
FT.AGR.00.19.25	19	G 1 -11"	15	78,5	41	3/4"	12	0,236
FT.AGR.00.25.25	25	G 1 -11"	19,5	86,5	41	1"	16	0,27
FT.AGR.00.25.31	25	G 1.1/4 -11"	19,5	87,5	50	1"	16	0,365
FT.AGR.00.31.31	31	G 1.1/4 -11"	26	97,0	50	1.1/4"	20	0,414
FT.AGR.00.31.38	31	G 1.1/2 -11"	26	100,0	55	1.1/4"	20	0,469
FT.AGR.00.38.31	38	G 1.1/4 -11"	32	100,5	50	1.1/2"	24	0,468
FT.AGR.00.38.38	38	G 1.1/2 -11"	32	103,5	55	1.1/2"	24	0,532
FT.AGR.00.38.51	38	G 2 -11"	42	109,0	70	1.1/2"	24	0,768
FT.AGR.00.51.51	51	G 2 -11"	42	124,5	70	2"	32	0,884
