Фитинг DKR, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба BSP. ISO 8434-6 Форма уплотнения: Наружный конус 60° Норма: ISO 228-1, ISO 8434-1, BS 5200 Аббревиатура нормы: DKR Материал: Сталь Защита поверхности: Гальваническое покрытие

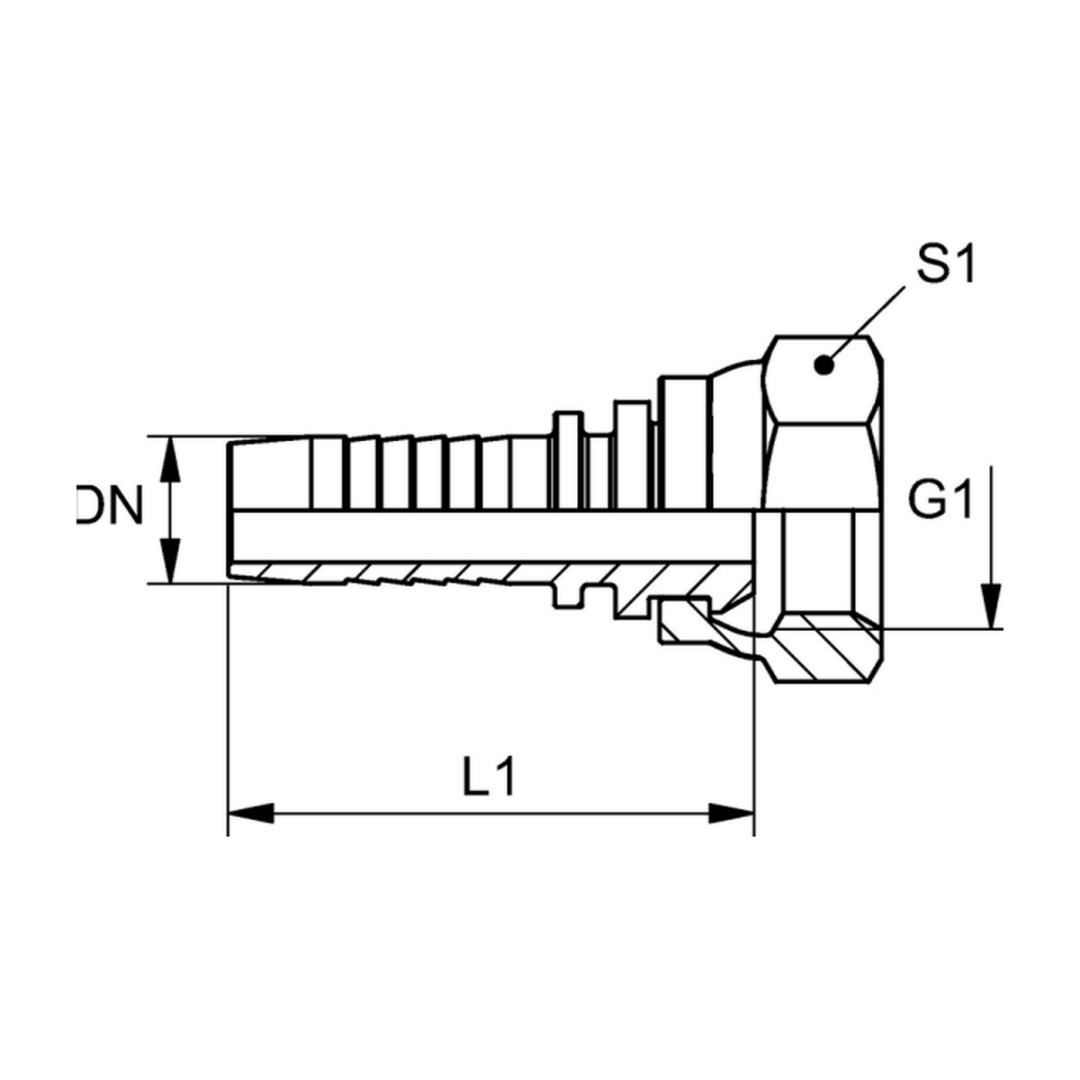

Code	DN (mm)	G1	dx (mm)	L1 (mm)	S1	Дюймы	Размер	Масса, кг
FT.DKR.00.05.02	5	G 1/8 -28"	3	37,0	14	3/16"	3	0,015
FT.DKR.00.05.06	5	G 1/4 -19"	3	37,5	19	3/16"	3	0,029
FT.DKR.00.06.02	6	G 1/8 -28"	2	43,0	14	1/4"	4	0,018
FT.DKR.00.06.06	6	G 1/4 -19"	4	44,5	19	1/4"	4	0,029
FT.DKR.00.06.10	6	G 3/8 -19"	4	46,5	22	1/4"	4	0,042
FT.DKR.00.08.06	8	G 1/4 -19"	3	45,0	19	5/16"	5	0,03
FT.DKR.00.08.10	8	G 3/8 -19"	4	47,0	22	5/16"	5	0,043
FT.DKR.00.08.12	8	G 1/2 -14"	5,5	48,5	27	5/16"	5	0,072
FT.DKR.00.10.06	10	G 1/4 -19"	4	46,5	19	3/8"	6	0,037
FT.DKR.00.10.10	10	G 3/8 -19"	7	48,0	22	3/8"	6	0,045
FT.DKR.00.10.12	10	G 1/2 -14"	7	49,5	27	3/8"	6	0,067
FT.DKR.00.12.10	12	G 3/8 -19"	7	48,0	22	1/2"	8	0,053
FT.DKR.00.12.12	12	G 1/2 -14"	9,5	50,5	27	1/2"	8	0,071
FT.DKR.00.12.16	12	G 5/8 -14"	9,5	49,5	30	1/2"	8	0,092
FT.DKR.00.12.19	12	G 3/4 -14"	9,5	52,0	32	1/2"	8	0,113
FT.DKR.00.16.12	16	G 1/2 -14"	12,5	55,0	27	5/8"	10	0,094
FT.DKR.00.16.16	16	G 5/8 -14"	12,5	54,0	30	5/8"	10	0,093
FT.DKR.00.16.19	16	G 3/4 -14"	12,5	57,0	32	5/8"	10	0,112
FT.DKR.00.16.25	16	G 1 -11"	12,5	62,0	38	5/8"	10	0,115
FT.DKR.00.19.12	19	G 1/2 -14"	9,5	62,0	27	3/4"	12	0,108
FT.DKR.00.19.16	19	G 5/8 -14"	12,5	61,0	30	3/4"	12	0,112
FT.DKR.00.19.19	19	G 3/4 -14"	15	64,0	32	3/4"	12	0,126
FT.DKR.00.19.25	19	G 1 -11"	15	67,0	38	3/4"	12	0,189
FT.DKR.00.25.25	25	G 1 -11"	19,5	75,0	38	1"	16	0,219
FT.DKR.00.25.31	25	G 1.1/4 -11"	19,5	80,5	50	1"	16	0,403
FT.DKR.00.31.31	31	G 1.1/4 -11"	26	88,0	50	1.1/4"	20	0,397
FT.DKR.00.38.38	38	G 1.1/2 -11"	32	92,0	55	1.1/2"	24	0,492
FT.DKR.00.51.51	51	G 2 -11"	42	110,5	70	2"	32	1,153
