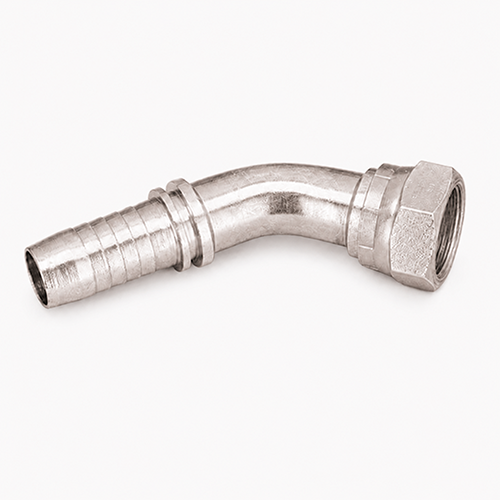

Фитинг DKR, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба BSP. ISO 8434-6 Форма уплотнения: Наружный конус 60° Норма: ISO 228-1, ISO 8434-1, BS 5200 Аббревиатура нормы: DKR Материал: Сталь Защита поверхности: Гальваническое покрытие

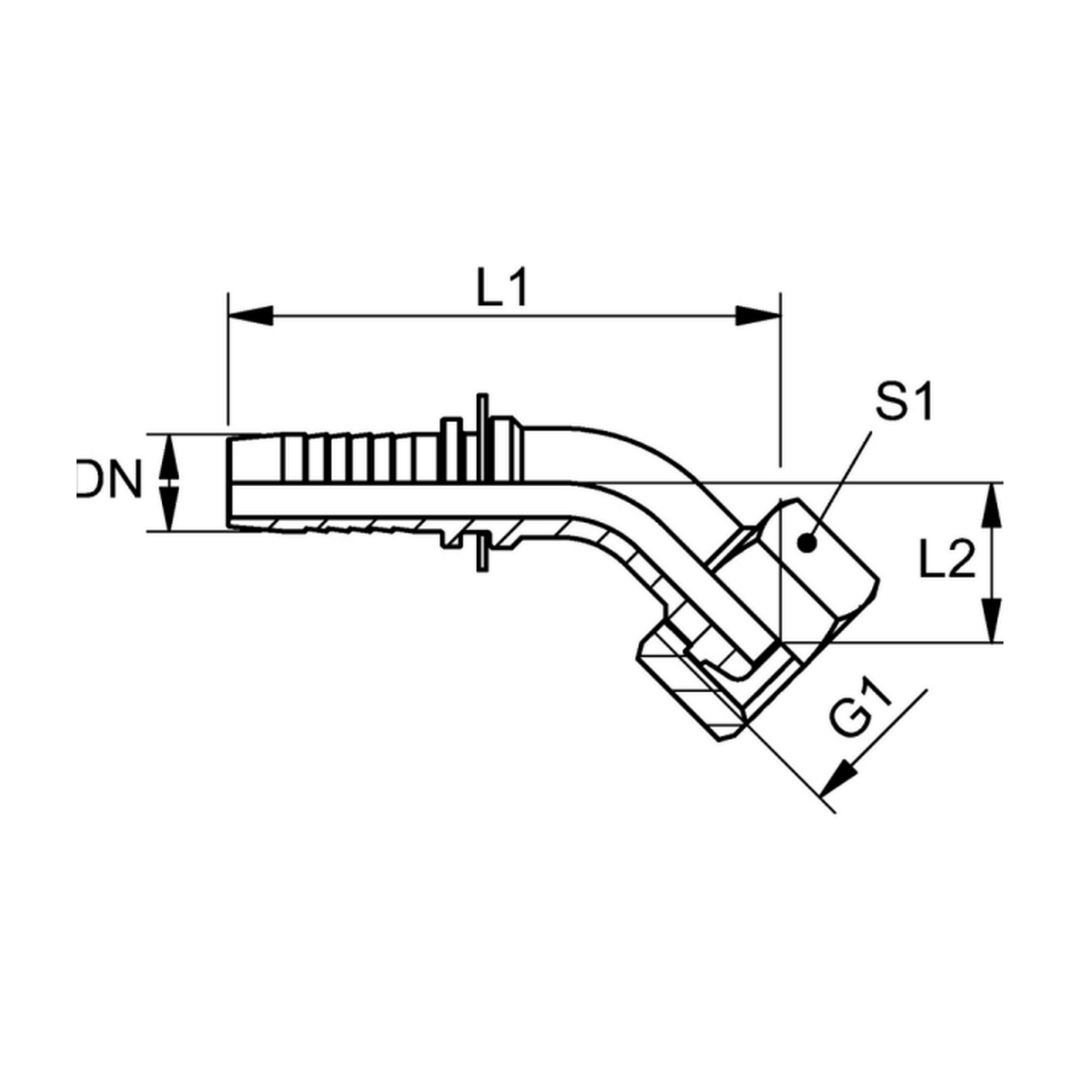

Code	DN (mm)	G1	dx (mm)	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.DKR.45.05.02	5	G 1/8 -28"	3	54,0	14,0	14	3/16"	3	0,022
FT.DKR.45.05.06	5	G 1/4 -19"	3	65,0	17,0	17	3/16"	3	0,05
FT.DKR.45.06.02	6	G 1/8 -28"	4	63,0	14,0	14	1/4"	4	0,027
FT.DKR.45.06.06	6	G 1/4 -19"	4	60,5	12,5	19	1/4"	4	0,038
FT.DKR.45.06.10	6	G 3/8 -19"	4	62,0	14,0	22	1/4"	4	0,051
FT.DKR.45.08.06	8	G 1/4 -19"	5,5	72,0	17,0	17	5/16"	5	0,05
FT.DKR.45.08.10	8	G 3/8 -19"	5,5	63,0	11,5	22	5/16"	5	0,069
FT.DKR.45.10.06	10	G 1/4 -19"	7	74,0	17,0	17	3/8"	6	0,045
FT.DKR.45.10.10	10	G 3/8 -19"	7	69,5	16,5	22	3/8"	6	0,067
FT.DKR.45.10.12	10	G 1/2 -14"	7	96,5	18,5	27	3/8"	6	0,093
FT.DKR.45.12.10	12	G 3/8 -19"	9,5	89,0	27,0	22	1/2"	8	0,103
FT.DKR.45.12.12	12	G 1/2 -14"	9,5	78,5	17,5	27	1/2"	8	0,097
FT.DKR.45.12.16	12	G 5/8 -14"	9,5	80,0	21,5	30	1/2"	8	0,128
FT.DKR.45.12.19	12	G 3/4 -14"	9,5	84,0	24,0	32	1/2"	8	0,147
FT.DKR.45.16.16	16	G 5/8 -14"	12,5	96,0	24,5	30	5/8"	10	0,139
FT.DKR.45.16.19	16	G 3/4 -14"	12,5	94,5	28,5	32	5/8"	10	0,183
FT.DKR.45.19.19	19	G 3/4 -14"	15	108,0	28,5	32	3/4"	12	0,204
FT.DKR.45.19.25	19	G 1 -11"	15	109,5	26,0	38	3/4"	12	0,31
FT.DKR.45.25.25	25	G 1 -11"	19,5	137,0	35,0	38	1"	16	0,65
FT.DKR.45.25.31	25	G 1.1/4 -11"	19,5	150,0	40,0	50	1"	16	0,75
FT.DKR.45.31.31	31	G 1.1/4 -11"	26	155,0	40,0	50	1.1/4"	20	0,65
FT.DKR.45.51.51	51	G 2 -11"	42	219,0	50,0	70	2"	32	1,7
