Фитинг DKR, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба BSP. ISO 8434-6 Форма уплотнения: Наружный конус 60° Норма: ISO 228-1, ISO 8434-1, BS 5200 Аббревиатура нормы: DKR Материал: Сталь Защита поверхности: Гальваническое покрытие

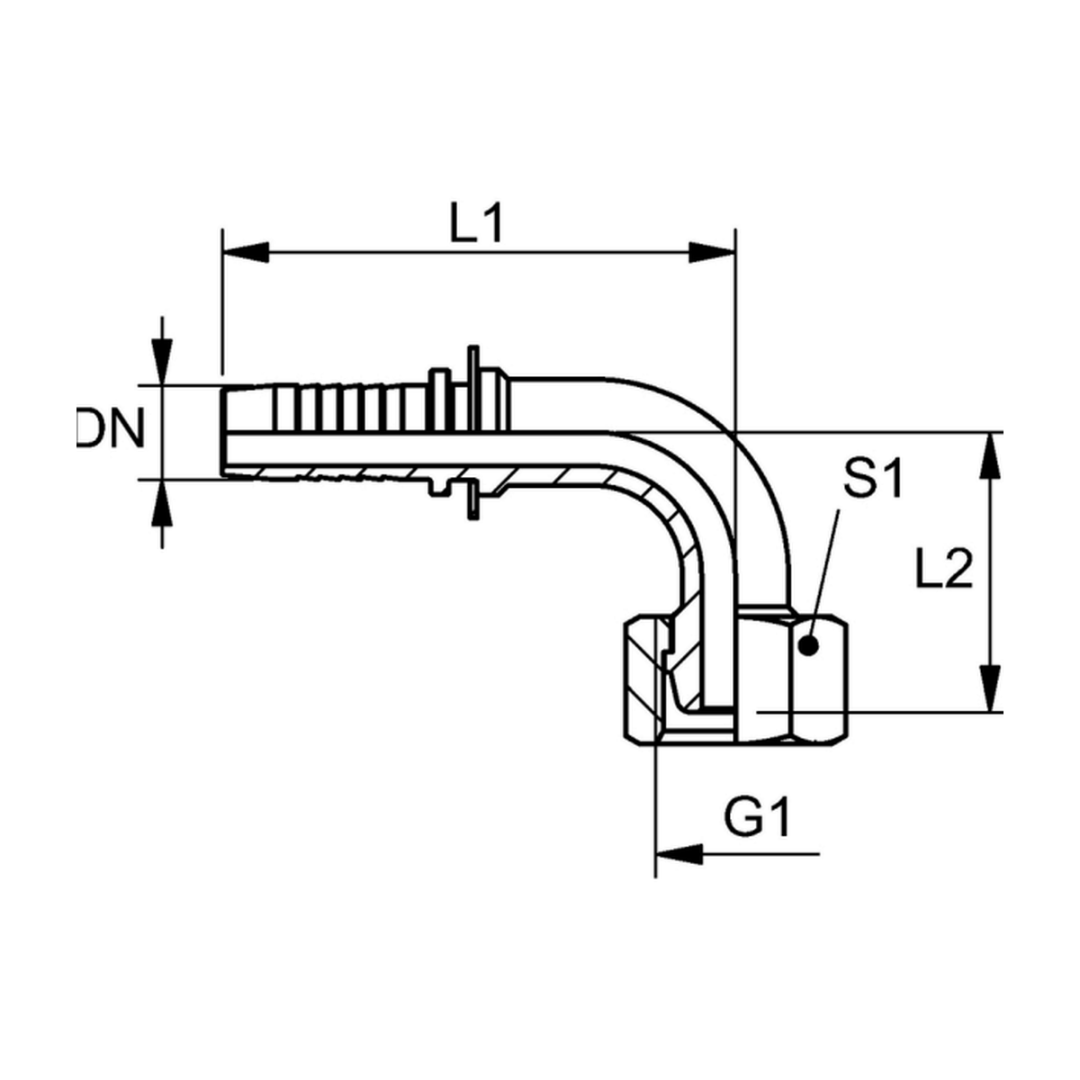

Code	DN (mm)	G1	dx (mm)	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.DKR.90.05.02	5	G 1/8 -28"	3	47,5	27,5	14	3/16"	3	0,023
FT.DKR.90.05.06	5	G 1/4 -19"	3	52,0	27,0	17	3/16"	3	0,049
FT.DKR.90.06.02	6	G 1/8 -28"	4	57,0	27,5	14	1/4"	4	0,03
FT.DKR.90.06.06	6	G 1/4 -19"	4	55,0	27,0	19	1/4"	4	0,04
FT.DKR.90.06.10	6	G 3/8 -19"	4	56,0	27,5	22	1/4"	4	0,053
FT.DKR.90.08.06	8	G 1/4 -19"	5,5	58,0	27,0	17	5/16"	5	0,05
FT.DKR.90.08.10	8	G 3/8 -19"	5,5	57,0	29,0	22	5/16"	5	0,076
FT.DKR.90.08.12	8	G 1/2 -14"	5,5	59,0	59,0	17	5/16"	5	0,12
FT.DKR.90.10.06	10	G 1/4 -19"	7	60,0	27,0	17	3/8"	6	0,066
FT.DKR.90.10.10	10	G 3/8 -19"	7	64,0	33,0	22	3/8"	6	0,073
FT.DKR.90.10.12	10	G 1/2 -14"	7	64,0	34,0	27	3/8"	6	0,102
FT.DKR.90.12.10	12	G 3/8 -19"	9,5	68,0	39,0	22	1/2"	8	0,105
FT.DKR.90.12.12	12	G 1/2 -14"	9,5	72,5	43,0	27	1/2"	8	0,102
FT.DKR.90.12.16	12	G 5/8 -14"	9,5	71,5	42,5	30	1/2"	8	0,133
FT.DKR.90.12.19	12	G 3/4 -14"	9,5	71,5	45,5	32	1/2"	8	0,159
FT.DKR.90.16.16	16	G 5/8 -14"	12,5	87,0	52,5	30	5/8"	10	0,15
FT.DKR.90.16.19	16	G 3/4 -14"	12,5	87,0	55,0	32	5/8"	10	0,216
FT.DKR.90.19.19	19	G 3/4 -14"	14,75	99,0	58,0	32	3/4"	12	0,216
FT.DKR.90.19.25	19	G 1 -11"	15	99,0	62,0	38	3/4"	12	0,261
FT.DKR.90.25.25	25	G 1 -11"	19,5	126,0	74,0	38	1"	16	0,397
FT.DKR.90.25.31	25	G 1.1/4 -11"	19,5	128,5	74,5	42	1"	16	0,6
FT.DKR.90.31.31	31	G 1.1/4 -11"	26	130,0	75,0	50	1.1/4"	20	0,65
FT.DKR.90.51.51	51	G 2 -11"	42	135,0	78,5	56	2"	32	1,925
