Фитинг AGJ, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Наружная резьба UN/UNF ISO 8434-1 Форма уплотнения: Наружный конус 74° Норма: SAE J514, ISO 8434-1, SAE J516 Аббревиатура нормы: AGJ Материал: Сталь Защита поверхности: Гальваническое покрытие

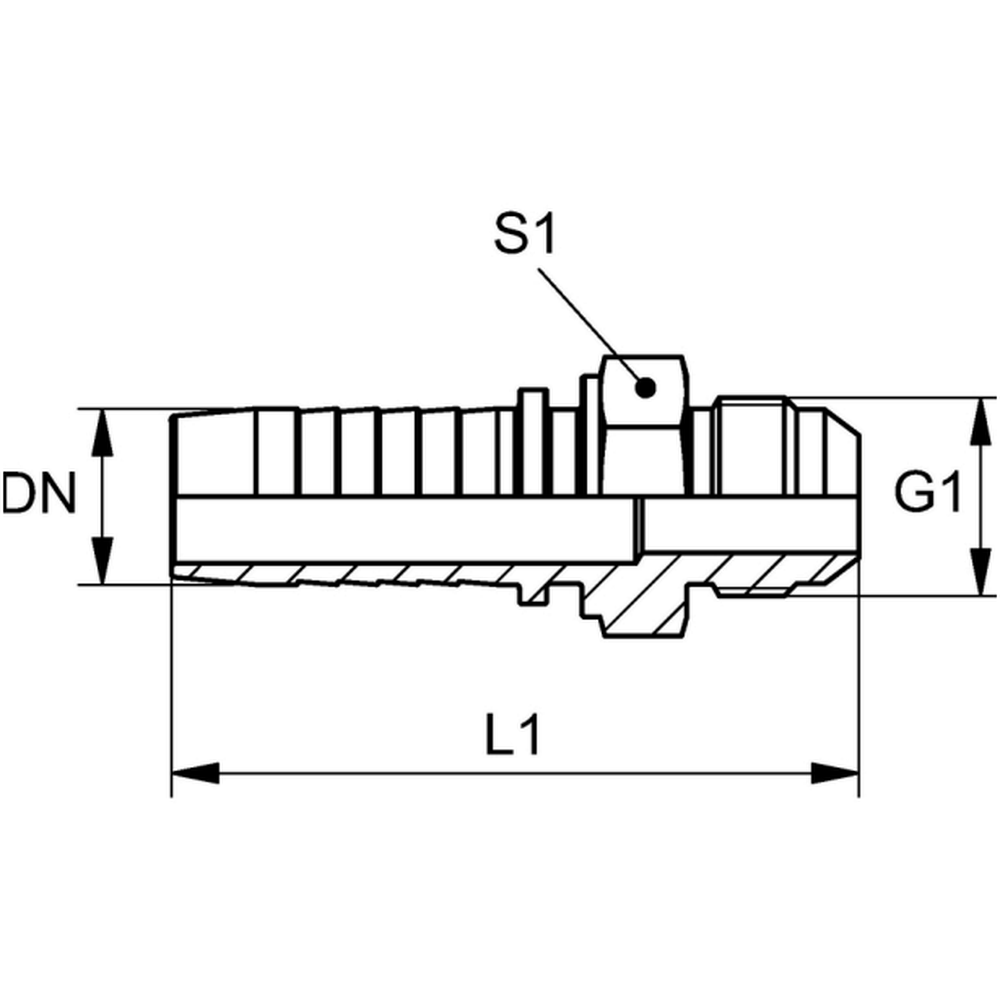

Code	DN (mm)	dx (mm)	G1	L1 (mm)	S1	Дюймы	Размер	Масса, кг
FT.AGJ.00.05.06	5	3	7/16" -20 UNF	47,5	14	3/16"	3	0,015
FT.AGJ.00.06.06	6	4	7/16" -20 UNF	53,5	14	1/4"	4	0,019
FT.AGJ.00.06.08	6	4	1/2" -20 UNF	54,0	17	1/4"	4	0,027
FT.AGJ.00.06.10	6	4	9/16" -18 UNF	53,5	17	1/4"	4	0,029
FT.AGJ.00.08.08	8	5,5	1/2" -20 UNF	53,5	14	5/16"	5	0,023
FT.AGJ.00.08.10	8	5,5	9/16" -18 UNF	53,5	19	5/16"	5	0,032
FT.AGJ.00.08.12	8	5,5	3/4" -16 UNF	58,5	22	5/16"	5	0,049
FT.AGJ.00.10.08	10	7	1/2" -20 UNF	55,0	17	3/8"	6	0,035
FT.AGJ.00.10.10	10	7	9/16" -18 UNF	55,5	19	3/8"	6	0,035
FT.AGJ.00.10.12	10	7	3/4" -16 UNF	59,0	22	3/8"	6	0,057
FT.AGJ.00.10.16	10	7	7/8" -14 UNF	62,5	24	3/8"	6	0,07
FT.AGJ.00.12.12	12	9,5	3/4" -16 UNF	60,0	22	1/2"	8	0,056
FT.AGJ.00.12.16	12	9,5	7/8" -14 UNF	63,5	24	1/2"	8	0,079
FT.AGJ.00.12.20	12	9,5	1.1/16" -12 UN	67,5	27	1/2"	8	0,128
FT.AGJ.00.16.16	16	12,5	7/8" -14 UNF	68,0	24	5/8"	10	0,078
FT.AGJ.00.16.19	16	12,5	1.1/16" -12 UN	72,0	32	5/8"	10	0,139
FT.AGJ.00.19.16	19	15	7/8" -14 UNF	77,0	27	3/4"	12	0,111
FT.AGJ.00.19.19	19	15	1.1/16" -12 UN	79,0	27	3/4"	12	0,145
FT.AGJ.00.19.25	19	15	1.5/16" -12 UN	80,0	34	3/4"	12	0,183
FT.AGJ.00.25.19	25	19,5	1.1/16" -12 UN	87,0	34	1"	16	0,203
FT.AGJ.00.25.25	25	19,5	1.5/16" -12 UN	88,5	36	1"	16	0,238
FT.AGJ.00.25.31	25	19,5	1.5/8" -12 UN	90,0	42	1"	16	0,352
FT.AGJ.00.31.31	31	26	1.5/8" -12 UN	100,5	46	1.1/4"	20	0,365
FT.AGJ.00.31.38	31	26	1.7/8" -12 UN	105,0	50	1.1/4"	20	0,51
FT.AGJ.00.38.38	38	32	1.7/8" -12 UN	109,0	50	1.1/2"	24	0,549
FT.AGJ.00.51.51	51	42	2.1/2" -12 UN	133,5	65	2"	32	0,784
