Фитинг DKJ, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба UN/UNF по ISO 8434-1 Форма уплотнения: Внутренний конус 74° Норма: SAE J514, ISO 8434-1, SAE J515 Аббревиатура нормы: DKJ Материал: Сталь Защита поверхности: Гальваническое покрытие

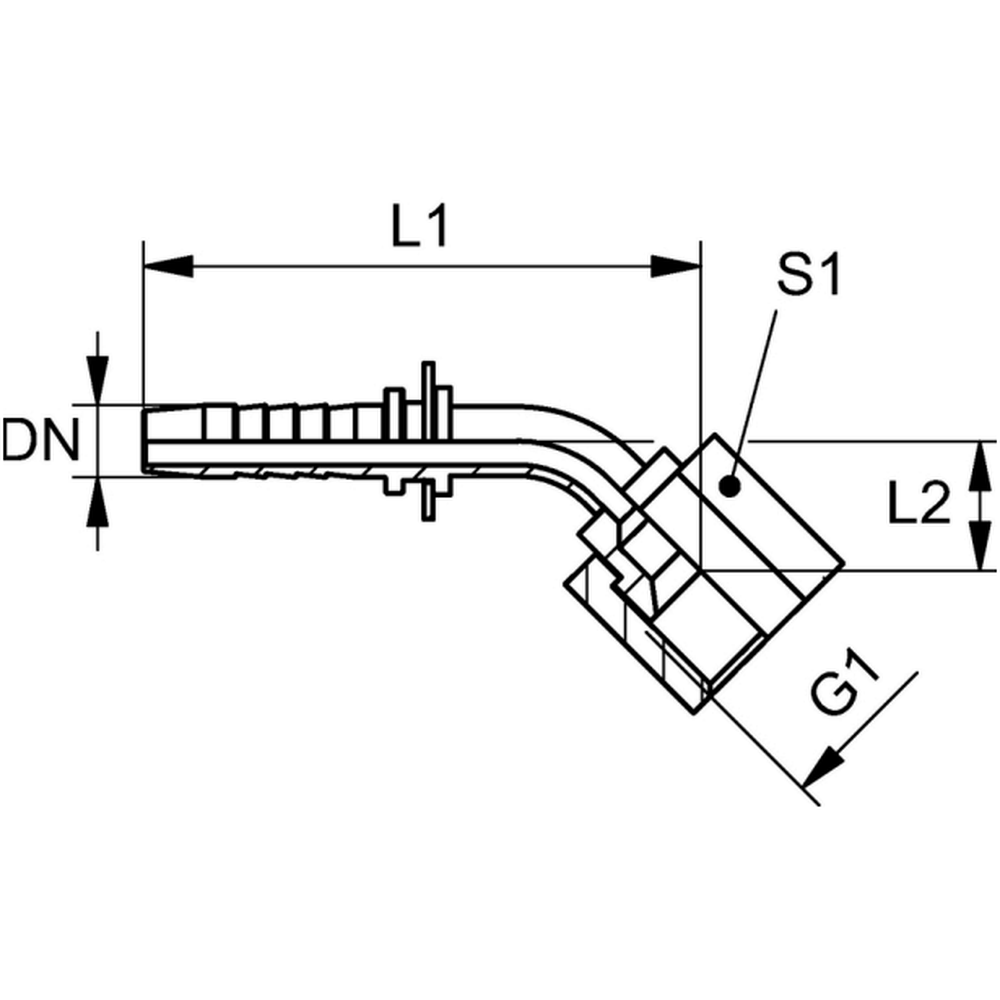

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.DKJ.45.05.06	5	7/16 -20 UNF"	3	65,0	16,0	14	3/16"	3	0,03
FT.DKJ.45.06.06	6	7/16 -20 UNF"	4	62,5	14,0	14	1/4"	4	0,033
FT.DKJ.45.06.08	6	1/2 -20 UNF"	4	62,0	13,0	17	1/4"	4	0,032
FT.DKJ.45.06.10	6	9/16 -18 UNF"	4	62,5	14,0	19	1/4"	4	0,052
FT.DKJ.45.08.08	8	1/2 -20 UNF"	5,5	72,0	18,0	17	5/16"	5	0,035
FT.DKJ.45.08.10	8	9/16 -18 UNF"	5,5	65,0	16,5	19	5/16"	5	0,051
FT.DKJ.45.10.08	10	1/2 -20 UNF"	7	74,0	18,0	17	3/8"	6	0,047
FT.DKJ.45.10.10	10	9/16 -18 UNF"	7	73,5	21,0	19	3/8"	6	0,061
FT.DKJ.45.10.12	10	3/4 -16 UNF"	7	76,0	23,0	24	3/8"	6	0,083
FT.DKJ.45.10.16	10	7/8 -14 UNF"	7	74,0	25,0	27	3/8"	6	0,101
FT.DKJ.45.12.12	12	3/4 -16 UNF"	9,5	80,5	20,5	24	1/2"	8	0,086
FT.DKJ.45.12.16	12	7/8 -14 UNF"	9,5	81,5	21,5	27	1/2"	8	0,111
FT.DKJ.45.12.19	12	1.1/16 -12 UN"	9,5	82,5	22,5	32	1/2"	8	0,148
FT.DKJ.45.16.16	16	7/8 -14 UNF"	12,5	96,5	25,5	27	5/8"	10	0,133
FT.DKJ.45.16.19	16	1.1/16 -12 UN"	12,5	97,0	26,0	32	5/8"	10	0,183
FT.DKJ.45.19.19	19	1.1/16 -12 UN"	15	113,0	30,5	32	3/4"	12	0,206
FT.DKJ.45.19.25	19	1.5/16 -12 UN"	15	108,5	29,0	41	3/4"	12	0,32
FT.DKJ.45.25.25	25	1.5/16 -12 UN"	19,5	134,5	32,5	41	1"	16	0,336
FT.DKJ.45.25.31	25	1.5/8 -12 UN"	19,5	135,5	34,0	50	1"	16	0,652
FT.DKJ.45.31.31	31	1.5/8 -12 UN"	26	161,0	41,0	50	1.1/4"	20	0,591
FT.DKJ.45.31.38	31	1.7/8 -12 UN"	26	167,0	47,0	55	1.1/4"	20	0,602
FT.DKJ.45.38.38	38	1.7/8 -12 UN"	32	189,5	52,0	55	1.1/2"	24	1,286
FT.DKJ.45.51.51	51	2.1/2 -12 UN"	42	229,0	62,0	70	2"	32	1,68
