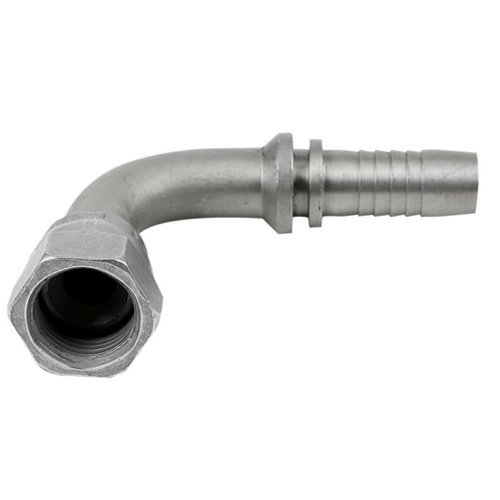

Фитинг DKJ, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба UN/UNF по ISO 8434-1 Форма уплотнения: Внутренний конус 74° Норма: SAE J514, ISO 8434-1, SAE J515 Аббревиатура нормы: DKJ Материал: Сталь Защита поверхности: Гальваническое покрытие

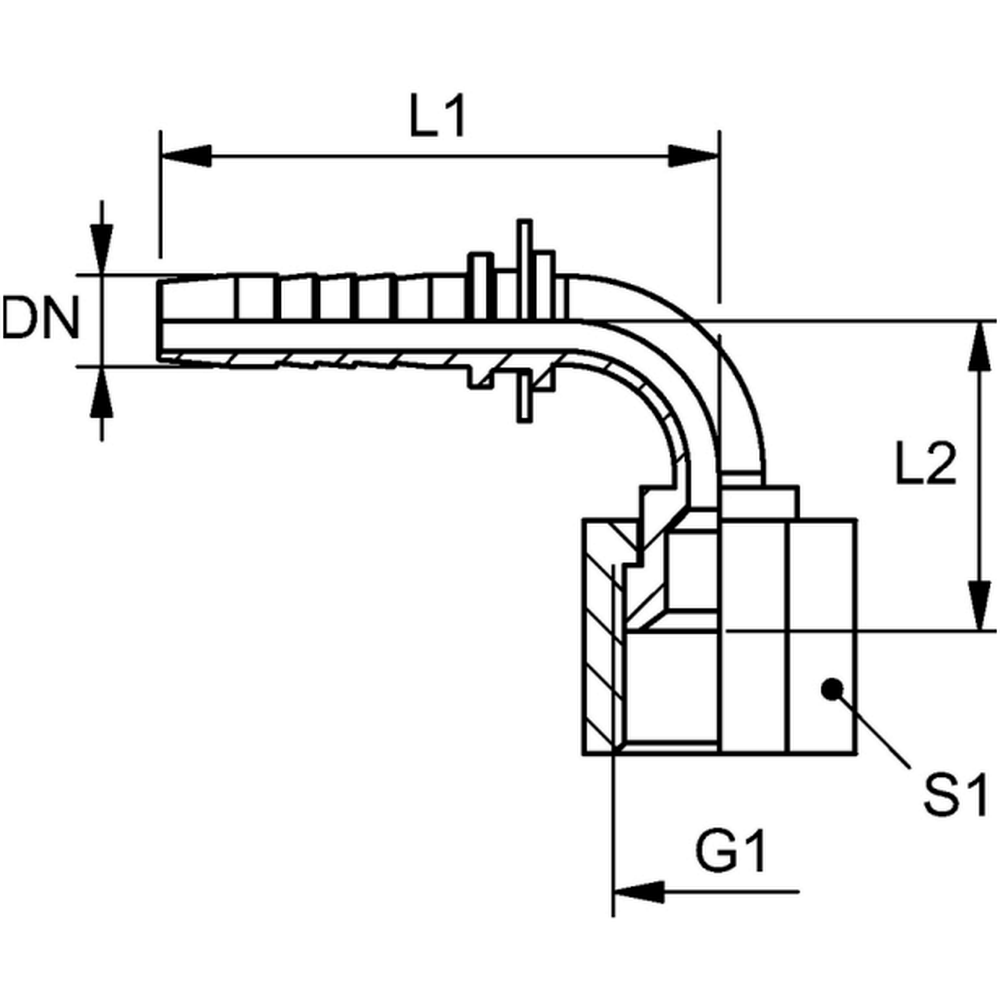

Code	DN (mm)	G 1	dx (mm)	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.DKJ.90.05.06	5	7/16 -20 UNF"	3	47,5	26,0	14	3/16"	3	0,03
FT.DKJ.90.06.06	6	7/16 -20 UNF"	4	57,0	26,0	14	1/4"	4	0,035
FT.DKJ.90.06.08	6	1/2 -20 UNF"	4	57,0	27,0	17	1/4"	4	0,039
FT.DKJ.90.06.10	6	9/16 -18 UNF"	4	57,0	28,0	19	1/4"	4	0,046
FT.DKJ.90.08.08	8	1/2 -20 UNF"	5,5	58,0	27,0	17	5/16"	5	0,034
FT.DKJ.90.08.10	8	9/16 -18 UNF"	5,5	57,5	30,5	19	5/16"	5	0,056
FT.DKJ.90.10.08	10	1/2 -20 UNF"	7	60,0	27,0	17	3/8"	6	0,045
FT.DKJ.90.10.10	10	9/16 -18 UNF"	7	63,0	35,0	19	3/8"	6	0,066
FT.DKJ.90.10.12	10	3/4 -16 UNF"	7	63,0	37,0	24	3/8"	6	0,087
FT.DKJ.90.10.16	10	7/8 -14 UNF"	7	63,0	38,0	27	3/8"	6	0,109
FT.DKJ.90.12.12	12	3/4 -16 UNF"	9,5	71,5	42,5	24	1/2"	8	0,092
FT.DKJ.90.12.16	12	7/8 -14 UNF"	9,5	71,5	43,5	27	1/2"	8	0,109
FT.DKJ.90.12.19	12	1.1/16 -12 UN"	9,5	71,5	45,0	32	1/2"	8	0,16
FT.DKJ.90.16.16	16	7/8 -14 UNF"	12,5	87,0	54,0	27	5/8"	10	0,144
FT.DKJ.90.16.19	16	1.1/16 -12 UN"	12,5	87,0	54,5	32	5/8"	10	0,205
FT.DKJ.90.19.19	19	1.1/16 -12 UN"	15	99,0	57,5	32	3/4"	12	0,226
FT.DKJ.90.19.25	19	1.5/16 -12 UN"	15	104,5	57,0	41	3/4"	12	0,33
FT.DKJ.90.25.25	25	1.5/16 -12 UN"	19,5	126,0	70,5	41	1"	16	0,387
FT.DKJ.90.25.31	25	1.5/8 -12 UN"	19,5	127,5	77,5	50	1"	16	0,71
FT.DKJ.90.31.31	31	1.5/8 -12 UN"	26	150,5	86,0	50	1.1/4"	16	0,646
FT.DKJ.90.31.38	31	1.7/8 -12 UN"	26	149,5	94,5	55	1.1/4"	20	0,95
FT.DKJ.90.38.38	38	1.7/8 -12 UN"	32	175,5	100,5	60	1.1/2"	24	0,839
FT.DKJ.90.51.51	51	2.1/2 -12 UN"	42	219,0	129,0	70	2"	32	1,915
