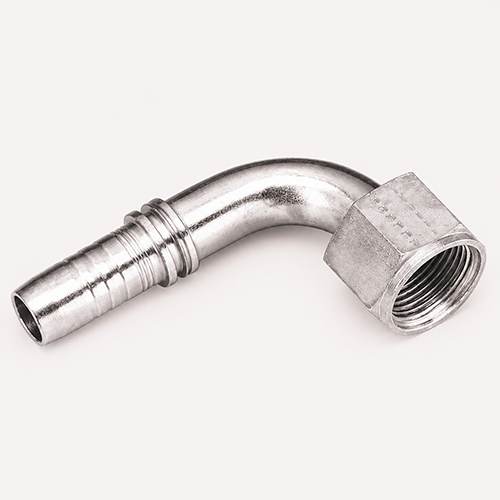

Фитинг JIS с гайкой BSP, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба BSP (ISO 8434-6) Форма уплотнения: Внутренний конус 60° Норма: JIS 8363 Подходит для: Toyota Материал: Сталь Защита поверхности: Гальваническое покрытие

Фитинг JIS с гайкой BSP, угол 90°

Standard JIS inch, BSP union nut, 90° elbow

Область применения: Прессуемые фитинги для гидравлических рукавов Соединение: Гаечная резьба BSPP Форма уплотнения: Внутренний конус 60° Норма: JIS 8363 Подходит для: Toyota Материал: Сталь Защита поверхности: Гальваническое покрытие

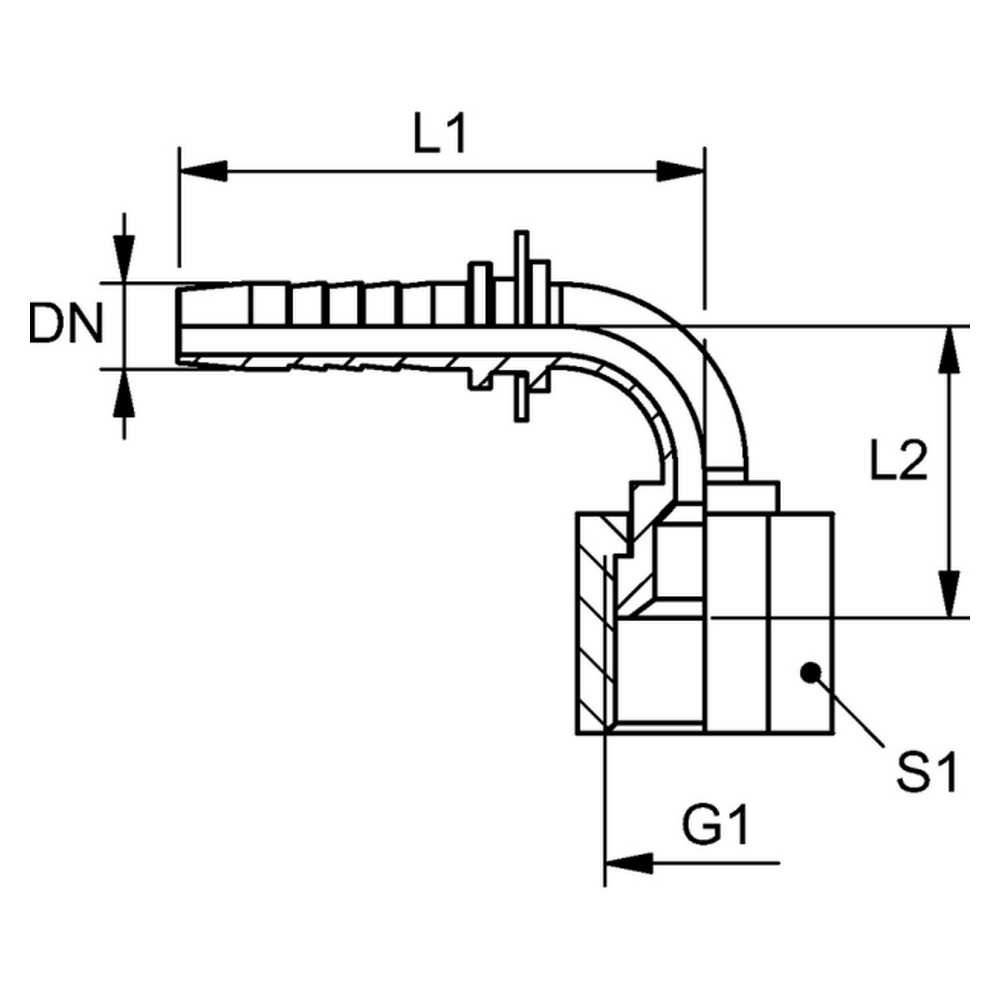

Размеры и коды фитингов JIS с гайкой BSP, угол 90°
Код ARGIKOM	DN (мм)	G1	dx (мм)	L1 (мм)	L2 (мм)	S1	Дюймы	Размер	Масса, кг
FT.JIS.DK.G.90.06.06	6	G 1/4 -19"	4	59,0	31,0	19	1/4"	4	0,053
FT.JIS.DK.G.90.08.10	8	G 3/8 -19"	5,5	64,0	36,0	22	5/16"	5	0,074
FT.JIS.DK.G.90.12.12	12	G 1/2 -14"	9,5	73,0	40,0	27	1/2"	8	0,12
