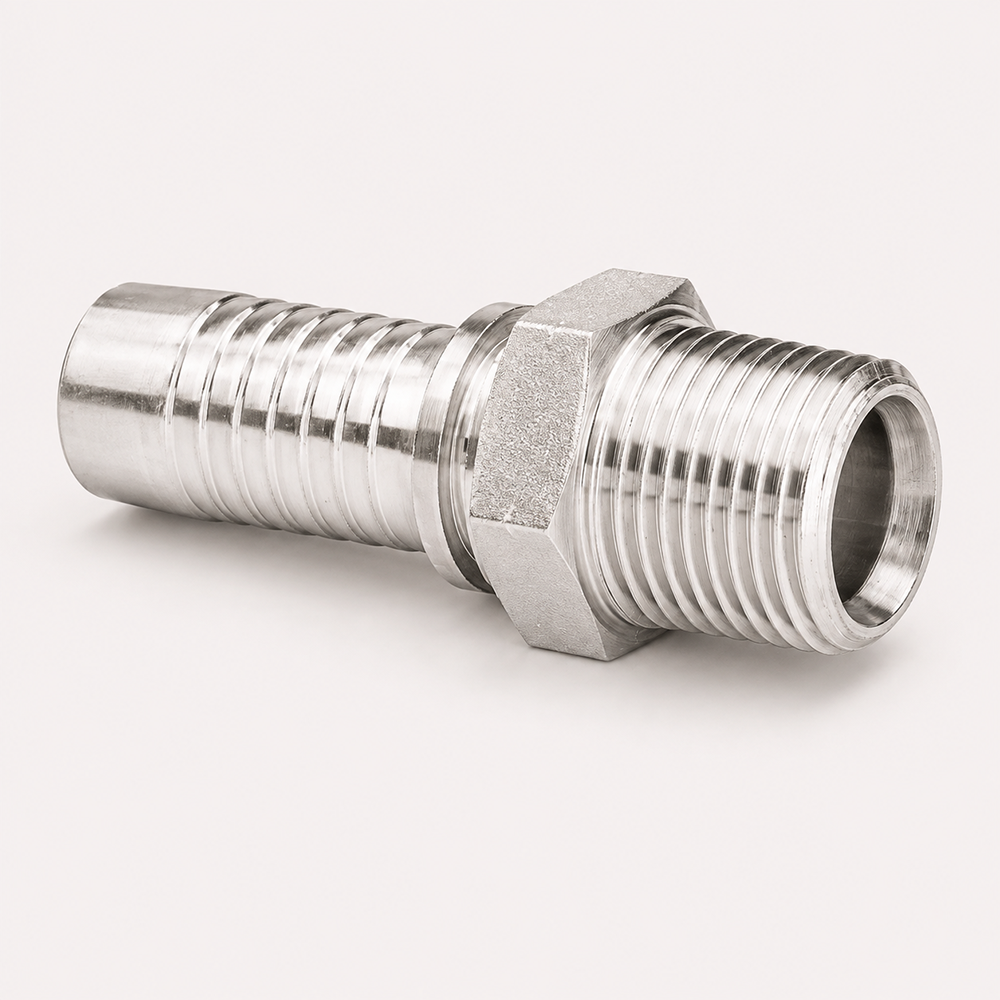

Фитинг AGN с наружной резьбой NPT, прямой

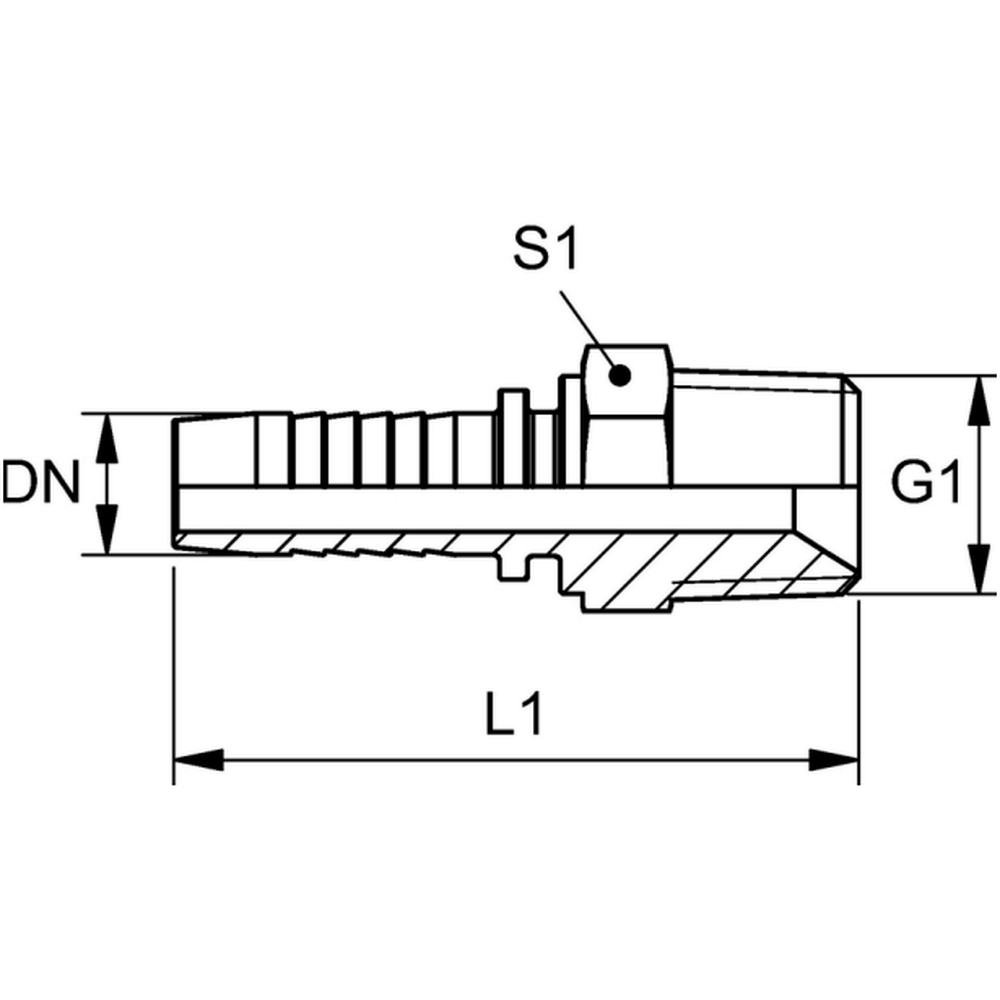

q39

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Фитинг AGN с наружной резьбой NPT, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Наружная резьба NPT по ISO 8434-1 Форма уплотнения: Резьбовое уплотнение, дополнительный внутренний конус 60° Норма: SAE J516, SAE J514 Аббревиатура нормы: AGN Материал: Сталь Защита поверхности: Гальваническое покрытие
Code DN (mm) G1 dx (mm) L1 (mm) S1 Дюймы Размер Масса, кг
FT.AGN.00.05.02 5 1/8 -27 NPT" 3 44,0 12 3/16" 3 0,013
FT.AGN.00.05.06 5 1/4 -18 NPT" 3 47,5 14 3/16" 3 0,024
FT.AGN.00.06.02 6 1/8 -27 NPT" 4 50,0 12 1/4" 4 0,017
FT.AGN.00.06.06 6 1/4 -18 NPT" 4 53,5 14 1/4" 4 0,025
FT.AGN.00.06.10 6 3/8 -18 NPT" 4 54,0 19 1/4" 4 0,041
FT.AGN.00.08.06 8 1/4 -18 NPT" 5,5 53,5 14 5/16" 5 0,032
FT.AGN.00.08.10 8 3/8 -18 NPT" 5,5 54,0 19 5/16" 5 0,041
FT.AGN.00.10.06 10 1/4 -18 NPT" 7 55,0 16 3/8" 6 0,03
FT.AGN.00.10.10 10 3/8 -18 NPT" 7 56,5 19 3/8" 6 0,045
FT.AGN.00.10.12 10 1/2 -14 NPT" 7 61,0 22 3/8" 6 0,068
FT.AGN.00.12.10 12 3/8 -18 NPT" 9,5 57,5 19 1/2" 8 0,048
FT.AGN.00.12.12 12 1/2 -14 NPT" 9,5 62,0 22 1/2" 8 0,068
FT.AGN.00.12.19 12 3/4 -14 NPT" 9,5 64,5 27 1/2" 8 0,116
FT.AGN.00.16.12 16 1/2 -14 NPT" 12,5 68,0 24 5/8" 10 0,081
FT.AGN.00.16.19 16 3/4 -14 NPT" 12,5 68,0 27 5/8" 10 0,113
FT.AGN.00.19.12 19 1/2 -14 NPT" 15 74,5 27 3/4" 12 0,114
FT.AGN.00.19.19 19 3/4 -14 NPT" 15 76,5 27 3/4" 12 0,128
FT.AGN.00.19.25 19 1 -11,5 NPT" 15 80,5 36 3/4" 12 0,216
FT.AGN.00.25.19 25 3/4 -14 NPT" 19,5 84,5 36 1" 16 0,2
FT.AGN.00.25.25 25 1 -11,5 NPT" 19,5 88,5 36 1" 16 0,24
FT.AGN.00.25.31 25 1.1/4 -11,5 NPT" 19,5 91,5 46 1" 16 0,346
FT.AGN.00.31.31 31 1.1/4 -11,5 NPT" 26 101,0 46 1.1/4" 20 0,385
FT.AGN.00.38.38 38 1.1/2 -11,5 NPT" 32 105,5 50 1.1/2" 24 0,49
FT.AGN.00.51.51 51 2 -11,5 NPT" 42 127,5 65 2" 32 0,852
