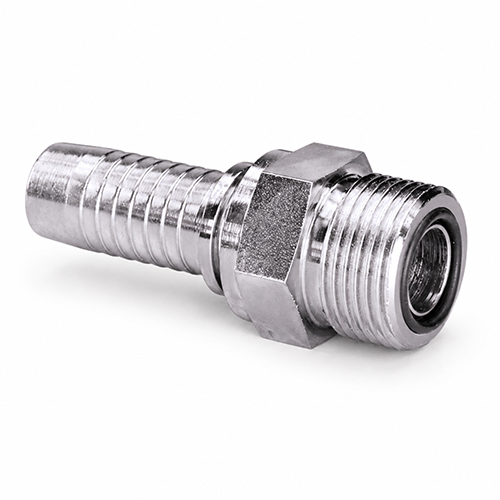

Фитинг ORFS с наружной резьбой, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Наружная резьба UN/UNF ISO 8434-1 Форма уплотнения: Плоское уплотнение с кольцом круглого сечения Норма: SAE J1453, ISO 8434-1 Аббревиатура нормы: ORFS Материал: Сталь Защита поверхности: Гальваническое покрытие

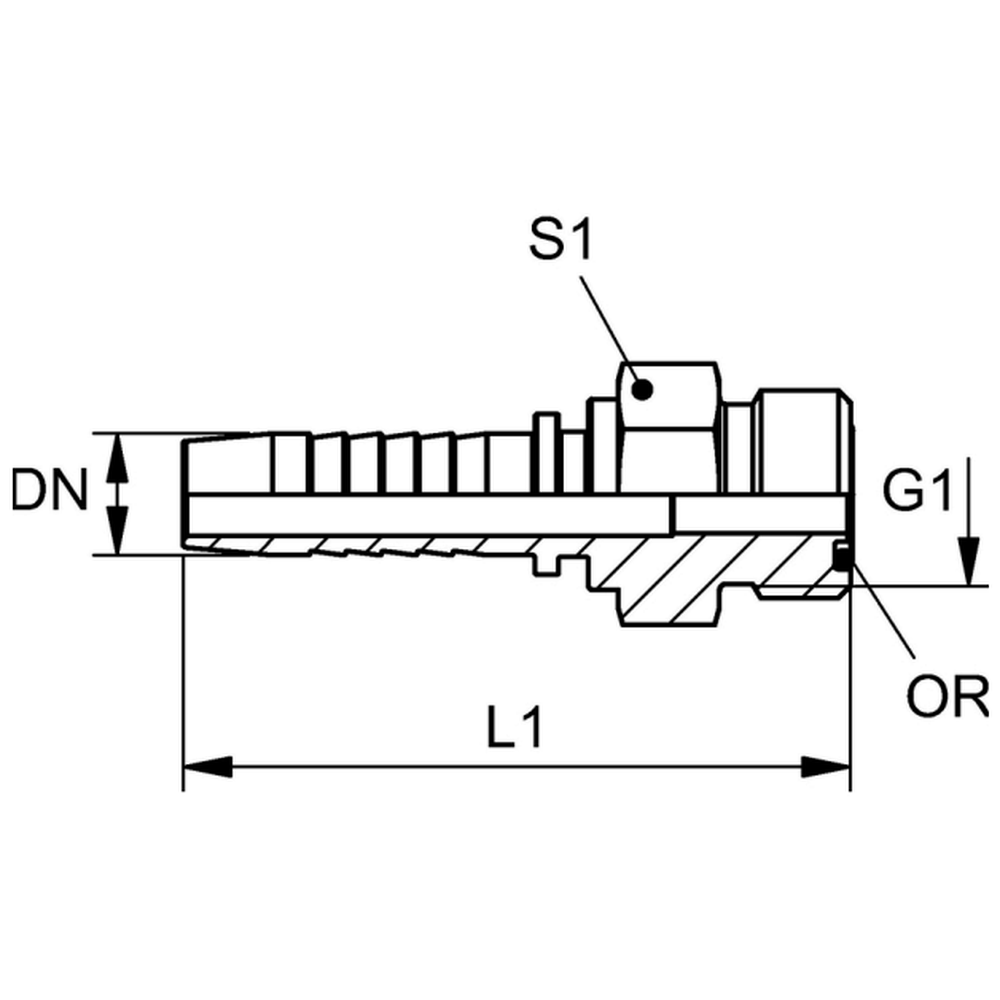

Code	DN	dx (mm)	G1	L1 (mm)	S1	Дюймы	OR	Размер	Масса, кг
FT.ORFS.AG.00.06.06	6	4	9/16" -18 UNF	52,5	17	1/4"	7,65 x 1,78	4	0,032
FT.ORFS.AG.00.06.10	6	4	11/16" -16 UN	54,0	19	1/4"	9,25 x 1,78	4	0,045
FT.ORFS.AG.00.08.10	8	5,5	11/16" -16 UN	54,0	19	5/16"	9,25 x 1,78	5	0,044
FT.ORFS.AG.00.10.10	10	7	11/16" -16 UN	56,0	19	3/8"	9,25 x 1,78	6	0,051
FT.ORFS.AG.00.10.12	10	7	13/16" -16 UN	58,5	22	3/8"	12,42 x 1,78	6	0,06
FT.ORFS.AG.00.10.16	10	7	1.7/16" -12 UN	62,0	27	3/8"	15,60 x 1,78	6	0,094
FT.ORFS.AG.00.12.12	12	9,5	13/16" -16 UN	60,0	22	1/2"	12,42 x 1,78	8	0,071
FT.ORFS.AG.00.12.16	12	9,5	1.7/16" -12 UN	63,5	27	1/2"	15,60 x 1,78	8	0,106
FT.ORFS.AG.00.12.19	12	9,5	1.3/16" -12 UN	66,5	32	1/2"	18,77 x 1,78	8	0,036
FT.ORFS.AG.00.16.16	16	12,5	1" -14 UNS	68,0	27	5/8"	15,60 x 1,78	10	0,119
FT.ORFS.AG.00.16.19	16	12,5	1.3/16" -12 UN	71,0	32	5/8"	18,77 x 1,78	10	0,152
FT.ORFS.AG.00.19.19	19	15	1.3/16" -12 UN	78,0	32	3/4"	18,77 x 1,78	12	0,179
FT.ORFS.AG.00.19.25	19	15	1.7/16" -12 UN	82,5	41	3/4"	23,52 x 1,78	12	0,036
FT.ORFS.AG.00.25.25	25	19,5	1.7/16" -12 UN	90,5	41	1"	23,52 x 1,78	16	0,34
FT.ORFS.AG.00.31.31	31	26	1.11/16" -12 UN	101,5	46	1.1/4"	29,87 x 1,78	20	0,455
FT.ORFS.AG.00.38.38	38	32	2" -12 UN	109,0	55	1.1/2"	37,82 x 1,78	24	0,664
