Фитинг ORFS с гайкой, прямой

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба UN/UNF ISO 8434-1 Форма уплотнения: Плоское уплотнение Норма: SAE J1453, ISO 8434-1 Аббревиатура нормы: ORFS Материал: Сталь Защита поверхности: Гальваническое покрытие

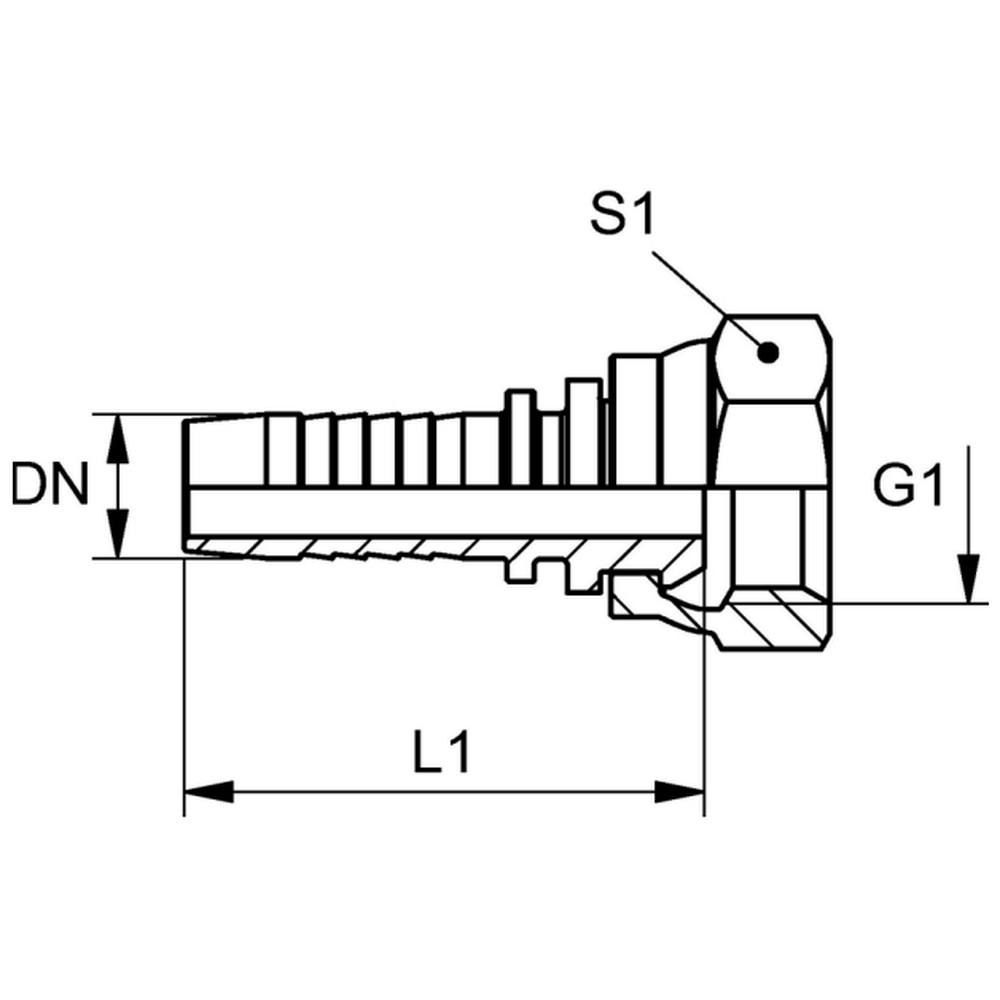

Code	DN	dx (mm)	G1	L1 (mm)	S1	Дюймы	Размер	Масса, кг
FT.ORFS.DK.00.06.06	6	4	9/16" -18 UNF	49,5	17	1/4"	4	0,036
FT.ORFS.DK.00.06.10	6	4	11/16" -16 UN	51,5	22	1/4"	4	0,055
FT.ORFS.DK.00.08.10	8	5,5	11/16" -16 UN	51,5	22	5/16"	5	0,057
FT.ORFS.DK.00.10.10	10	7	11/16" -16 UN	53,0	22	3/8"	6	0,053
FT.ORFS.DK.00.10.12	10	7	13/16" -16 UN	56,0	24	3/8"	6	0,081
FT.ORFS.DK.00.12.12	12	9,5	13/16" -16 UN	57,0	24	1/2"	8	0,09
FT.ORFS.DK.00.12.16	12	9,5	1" -14 UNS	61,0	30	1/2"	8	0,14
FT.ORFS.DK.00.12.19	12	9,5	1.3/16" -12 UN	65,5	36	1/2"	8	0,205
FT.ORFS.DK.00.16.16	16	12,5	1" -14 UNS	65,5	30	5/8"	10	0,146
FT.ORFS.DK.00.16.19	16	12,5	1.3/16" -12 UN	70,0	36	5/8"	10	0,197
FT.ORFS.DK.00.19.16	19	15	1" -14 UNS	76,0	30	3/4"	12	0,175
FT.ORFS.DK.00.19.19	19	15	1.3/16" -12 UN	74,5	36	3/4"	12	0,217
FT.ORFS.DK.00.19.25	19	15	1.7/16" -12 UN	77,5	41	3/4"	12	0,295
FT.ORFS.DK.00.25.25	25	19,5	1.7/16" -12 UN	83,5	41	1"	16	0,331
FT.ORFS.DK.00.31.31	31	26	1.11/16" -12 UN	92,5	50	1.1/4"	20	0,478
FT.ORFS.DK.00.38.38	38	32	2" -12 UN	96,0	60	1.1/2"	24	0,703
