Фитинг ORFS с гайкой, угол 45°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба UN/UNF ISO 8434-1 Форма уплотнения: Плоское уплотнение Норма: SAE J1453, ISO 8434-1 Аббревиатура нормы: ORFS Материал: Сталь Защита поверхности: Гальваническое покрытие

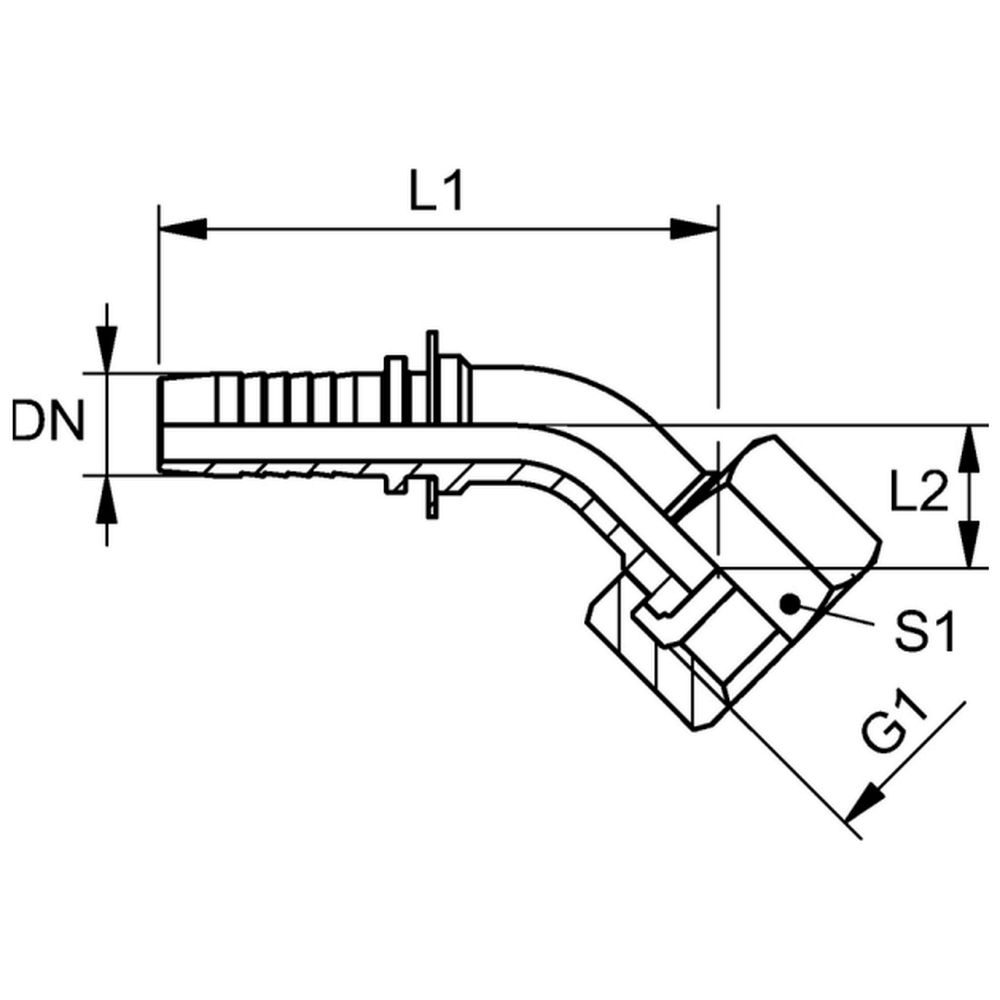

Code	DN	dx (mm)	G1	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.ORFS.DK.45.06.06	6	4	9/16" -18 UNF	60,0	12,0	17	1/4"	4	0,032
FT.ORFS.DK.45.06.10	6	4	11/16" -16 UN	61,0	13,5	22	1/4"	4	0,046
FT.ORFS.DK.45.08.10	8	5,5	11/16" -16 UN	83,0	21,0	22	5/16"	5	0,07
FT.ORFS.DK.45.10.10	10	7	11/16" -16 UN	69,0	16,0	22	3/8"	6	0,075
FT.ORFS.DK.45.10.12	10	7	13/16" -16 UN	69,5	16,5	24	3/8"	6	0,067
FT.ORFS.DK.45.12.12	12	9,5	13/16" -16 UN	78,0	17,0	24	1/2"	8	0,088
FT.ORFS.DK.45.12.16	12	9,5	1" -14 UNS	80,5	19,5	30	1/2"	8	0,137
FT.ORFS.DK.45.16.16	16	12,5	1" -14 UNS	93,5	22,5	30	5/8"	10	0,175
FT.ORFS.DK.45.19.19	19	15	1.3/16" -12 UN	104,0	25,0	36	3/4"	12	0,263
FT.ORFS.DK.45.25.25	25	19,5	1.7/16" -12 UN	130,5	27,5	41	1"	16	0,374
FT.ORFS.DK.45.31.31	31	26	1.11/16" -12 UN	155,0	34,0	50	1.1/4"	20	0,528
FT.ORFS.DK.45.38.38	38	32	2" -12 UN	177,0	38,0	60	1.1/2"	24	0,728
