Фитинг ORFS с гайкой, угол 90°

Область применения: Прессуемые ниппели для шлангов 1SN-4SH, 1SC, 2SC, 1TE, 2TE, PTFE, R4, R7, R8 Соединение: Гаечная резьба UN/UNF ISO 8434-1 Форма уплотнения: Плоское уплотнение Норма: SAE J1453, ISO 8434-1 Аббревиатура нормы: ORFS Материал: Сталь Защита поверхности: Гальваническое покрытие

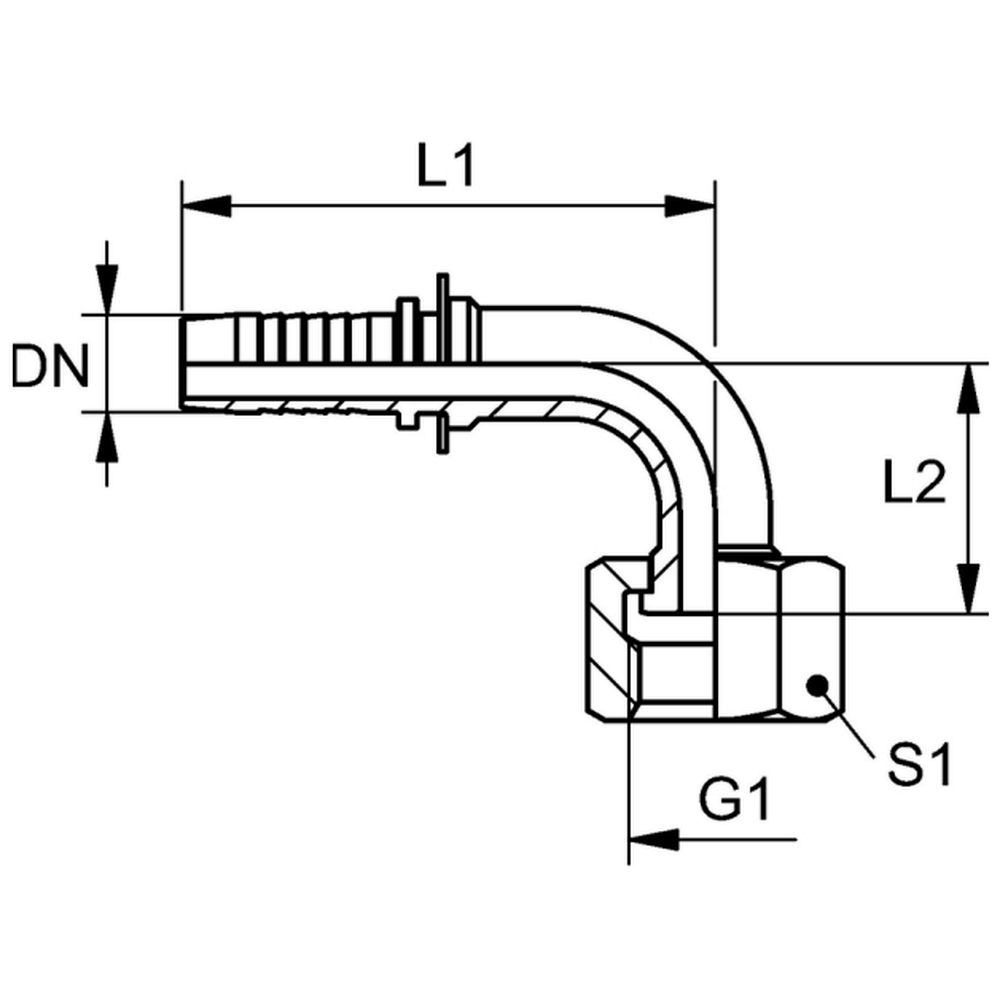

Code	DN	dx (mm)	G1	L1 (mm)	L2 (mm)	S1	Дюймы	Размер	Масса, кг
FT.ORFS.DK.90.06.06	6	4	9/16" -18 UNF	55,0	26,5	17	1/4"	4	0,034
FT.ORFS.DK.90.06.06.L58	6	4	9/16" -18 UNF	59,0	58,0	17	1/4"	4	0,05
FT.ORFS.DK.90.06.10	6	4	11/16" -16 UN	55,0	28,0	22	1/4"	4	0,051
FT.ORFS.DK.90.08.10	8	5,5	11/16" -16 UN	58,0	28,0	22	5/16"	5	0,055
FT.ORFS.DK.90.10.10	10	7	11/16" -16 UN	64,0	32,0	22	3/8"	6	0,076
FT.ORFS.DK.90.10.10.L69	10	7	11/16" -16 UN	72,0	69,0	22	3/8"	6	0,093
FT.ORFS.DK.90.10.12	10	7	13/16" -16 UN	64,0	33,0	24	3/8"	6	0,069
FT.ORFS.DK.90.12.12	12	9,5	13/16" -16 UN	72,5	37,0	24	1/2"	8	0,119
FT.ORFS.DK.90.12.12.L82	12	9,5	13/16" -16 UN	75,0	82,0	24	1/2"	8	0,142
FT.ORFS.DK.90.12.16	12	9,5	1" -14 UNS	72,5	41,0	30	1/2"	8	0,145
FT.ORFS.DK.90.12.19	12	9,5	1.3/16" -12 UN	71,5	43,5	36	1/2"	8	0,208
FT.ORFS.DK.90.16.16	16	12,5	1" -14 UNS	88,0	47,5	30	5/8"	10	0,184
FT.ORFS.DK.90.16.16.L94	16	12,5	1" -14 UNS	92,0	94,0	30	5/8"	10	0,25
FT.ORFS.DK.90.16.19	16	12,5	1.3/16" -12 UN	91,0	51,0	36	5/8"	10	0,16
FT.ORFS.DK.90.19.19	19	15	1.3/16" -12 UN	99,5	52,0	36	3/4"	12	0,27
FT.ORFS.DK.90.19.19.L96	19	15	1.3/16" -12 UN	98,0	96,0	36	3/4"	12	0,35
FT.ORFS.DK.90.19.25	19	15	1.7/16" -12 UN	98,5	56,0	41	3/4"	12	0,275
FT.ORFS.DK.90.25.25	25	19,5	1.7/16" -12 UN	127,0	63,5	41	1"	16	0,406
FT.ORFS.DK.90.25.25.L114	25	19,5	1.7/16" -12 UN	114,0	114,0	41	1"	16	0,5
FT.ORFS.DK.90.31.31	31	26	1.11/16" -12 UN	151,5	76,0	50	1.1/4"	20	0,605
FT.ORFS.DK.90.31.31.L129	31	26	1.11/16" -12 UN	132,0	129,0	50	1.1/4"	20	0,75
FT.ORFS.DK.90.38.38	38	32	2" -12 UN	176,5	89,0	60	1.1/2"	24	1,028
FT.ORFS.DK.90.38.38.L146	38	32	2" -12 UN	176,5	146,0	60	1.1/2"	24	0,946
