Гидравлические трубы (TU) Каталог
tu.ss-2
tu.ss-1

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Нержавеющая гидравлическая труба

Stainless steel hydraulic tube

Защита поверхности: Без покрытия Конструкция: Бесшовная, холоднотянутая Материал: AISI 316 Модель: Прецизионная нержавеющая гидравлическая труба, метрическая Норма: EN 10216-5 / DIN 2391 Длина трубы: 3 м, по запросу 6 м

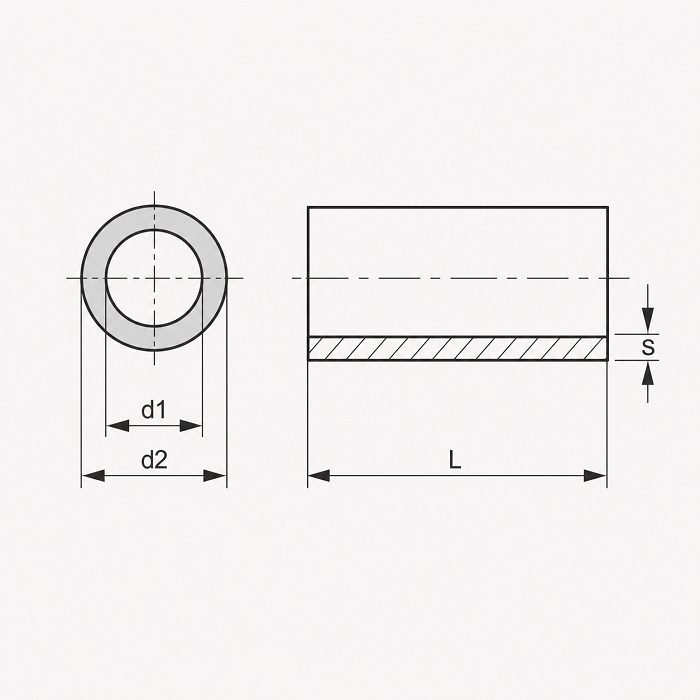

Код Ø d1, мм S, мм Ø d2, мм Допуск Дв, мм Допуск Дн, мм Нагрузка I, бар Нагрузка III, бар Масса, кг/м
TU.SS.06-1 6 1 4 0,15 0,08 372 265 0,126
TU.SS.06-1,5 6 1,5 3 0,15 0,08 660 442 0,17
TU.SS.08-1 8 1 6 0,15 0,08 279 204 0,176
TU.SS.08-1,5 8 1,5 5 0,15 0,08 460 319 0,245
TU.SS.08-2 8 2 4 0,15 0,08 690 458 0,302
TU.SS.10-1 10 1 8 0,15 0,08 223 166 0,226
TU.SS.10-1,5 10 1,5 7 0,15 0,08 369 262 0,32
TU.SS.10-2 10 2 6 0,15 0,08 523 360 0,402
TU.SS.12-1 12 1 10 0,15 0,08 186 140 0,276
TU.SS.12-1,5 12 1,5 9 0,15 0,08 307 223 0,396
TU.SS.12-2 12 2 8 0,15 0,08 428 299 0,503
TU.SS.12-3 12 3 6 0,25 0,08 694 461 0,679
TU.SS.14-1 14 1 12 0,15 0,08 162 125 0,327
TU.SS.14-1,5 14 1,5 11 0,15 0,08 283 210 0,471
TU.SS.14-2 14 2 10 0,15 0,08 367 261 0,603
TU.SS.14-2,5 14 2,5 9 0,15 0,08 505 353 0,723
TU.SS.15-1 15 1 13 0,08 0,08 165 127 0,352
TU.SS.15-1,5 15 1,5 12 0,15 0,08 246 182 0,509
TU.SS.15-2 15 2 11 0,15 0,08 349 253 0,653
TU.SS.16-1 16 1 14 0,15 0,08 155 119 0,377
TU.SS.16-1,5 16 1,5 13 0,08 0,08 234 176 0,547
TU.SS.16-2 16 2 12 0,15 0,08 321 232 0,704
TU.SS.16-2,5 16 2,5 11 0,15 0,08 442 314 0,848
TU.SS.16-3 16 3 10 0,15 0,08 540 373 0,98
TU.SS.18-1 18 1 16 0,08 0,08 135 104 0,427
TU.SS.18-1,5 18 1,5 15 0,08 0,08 216 161 0,622
TU.SS.18-2 18 2 14 0,08 0,08 297 216 0,804
TU.SS.18-2,5 18 2,5 13 0,15 0,08 373 268 0,974
TU.SS.20-1 20 1 18 0,08 0,08 124 96 0,478
TU.SS.20-1,5 20 1,5 17 0,15 0,08 187 143 0,697
TU.SS.20-2 20 2 16 0,15 0,08 257 189 0,905
TU.SS.20-2,5 20 2,5 15 0,15 0,08 354 258 1,1
TU.SS.20-3 20 3 14 0,15 0,08 420 298 1,282
TU.SS.22-1 22 1 20 0,08 0,08 110 85 0,528
TU.SS.22-1,5 22 1,5 19 0,08 0,08 176 133 0,773
TU.SS.22-2 22 2 18 0,15 0,08 233 173 1,005
TU.SS.22-2,5 22 2,5 17 0,15 0,08 321 236 1,225
TU.SS.22-3 22 3 16 0,15 0,08 392 283 1,433
TU.SS.23-1,5 23 1,5 20 0,15 0,08 163 125 0,811
TU.SS.24-1 24 1 22 - - - - 0,578
TU.SS.25-1,5 25 1,5 22 0,08 0,08 167 128 0,886
TU.SS.25-2 25 2 21 0,08 0,08 217 164 1,156
TU.SS.25-2,5 25 2,5 20 0,08 0,08 277 205 1,414
TU.SS.25-3 25 3 19 0,15 0,08 336 244 1,659
TU.SS.25-5 25 5 15 0,15 0,08 554 373 2,513
TU.SS.28-1 28 1 26 0,08 0,08 87 67 0,679
TU.SS.28-1,5 28 1,5 25 0,08 0,08 149 115 0,999
TU.SS.28-2 28 2 24 0,08 0,08 191 143 1,307
TU.SS.28-2,5 28 2,5 23 0,08 0,08 247 185 1,602
TU.SS.28-3 28 3 22 0,15 0,08 287 210 1,885
TU.SS.30-1,5 30 1,5 27 0,08 0,08 132 102 1,074
TU.SS.30-2 30 2 26 0,08 0,08 178 134 1,407
TU.SS.30-2,5 30 2,5 25 0,08 0,08 243 183 1,728
TU.SS.30-3 30 3 24 0,15 0,08 273 202 2,036
TU.SS.30-4 30 4 22 0,15 0,08 371 267 2,614
TU.SS.30-5 30 5 20 0,15 0,08 496 347 3,142
TU.SS.32-1,5 32 1,5 29 0,15 0,15 110 86 1,15
TU.SS.32-2 32 2 28 0,15 0,15 157 121 1,508
TU.SS.34-2 34 2 30 0,15 0,15 147 114 1,608
TU.SS.35-1,5 35 1,5 32 0,15 0,15 101 79 1,263
TU.SS.35-2 35 2 31 0,15 0,15 151 117 1,659
TU.SS.35-2,5 35 2,5 30 0,15 0,15 196 149 2,042
TU.SS.38-2 38 2 34 0,15 0,15 132 102 1,81
TU.SS.38-3 38 3 32 0,15 0,15 210 159 2,639
TU.SS.38-4 38 4 30 0,15 0,15 303 224 3,418
TU.SS.38-5 38 5 28 0,15 0,15 385 278 4,147
TU.SS.40-1,5 40 1,5 37 0,15 0,15 87 69 1,451
TU.SS.40-5 40 5 30 0,20 0,15 337 243 4,398
TU.SS.42-2 42 2 38 0,20 0,20 112 88 2,011
TU.SS.42-3 42 3 36 0,20 0,20 193 147 2,941
TU.SS.50-1,5 50 1,5 47 0,20 0,20 63 50 1,828
TU.SS.50-2 50 2 46 0,20 0,20 93 72 2,413
TU.SS.54-2 54 2 50 0,25 0,25 82 64 2,614
TU.SS.57-2 57 2 53 0,25 0,25 76 59 2,765

Расчёт давления: аналогично DIN 2413; нагрузка I — статическая, нагрузка III — динамическая (до 120 °C).
