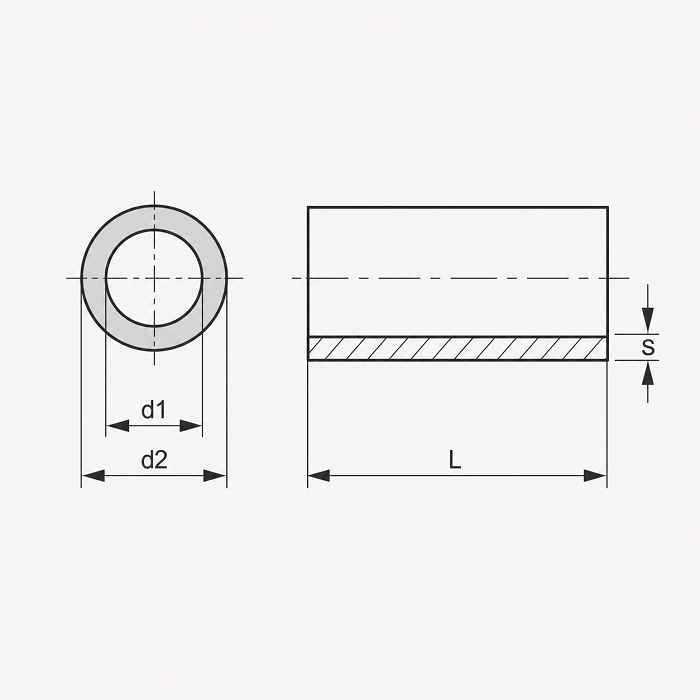

Стальная оцинкованная гидравлическая труба

Galvanized steel hydraulic tube

Защита поверхности: Гальваническое покрытие, без Cr6 Конструкция: Бесшовная, холоднотянутая Материал: Сталь E235+N (1.0308) Модель: Прецизионная стальная гидравлическая труба, метрическая Норма: DIN EN 10305-4 Состояние материала: Нормализованный отжиг (+N) Длина трубы: 3 м, по запросу 6 м Расчёт давления: Аналогично DIN 2413; нагрузка I — статическая, нагрузка III — динамическая (до 120 °C)
Код Ø d1, мм S, мм Ø d2, мм Допуск Дв, мм Допуск Дн, мм Нагрузка I, бар Нагрузка III, бар Масса, кг/м
TU.ZN.06-1 6 1 4 0,12 0,08 416 352 0,123
TU.ZN.06-1,5 6 1,5 3 0,15 0,08 663 524 0,166
TU.ZN.06-2 6 2 2 0,15 0,08 711 555 0,197
TU.ZN.08-1 8 1 6 0,10 0,08 320 278 0,173
TU.ZN.08-1,5 8 1,5 5 0,10 0,08 516 424 0,240
TU.ZN.08-2 8 2 4 0,15 0,08 693 543 0,296
TU.ZN.10-1 10 1 8 0,08 0,08 263 232 0,222
TU.ZN.10-1,5 10 1,5 7 0,12 0,08 407 345 0,314
TU.ZN.10-2 10 2 6 0,15 0,08 554 451 0,395
TU.ZN.10-2,5 10 2,5 5 0,15 0,08 711 555 0,462
TU.ZN.12-1 12 1 10 0,08 0,08 219 196 0,271
TU.ZN.12-1,5 12 1,5 9 0,10 0,08 344 297 0,388
TU.ZN.12-2 12 2 8 0,12 0,08 469 391 0,493
TU.ZN.12-2,5 12 2,5 7 0,15 0,08 592 477 0,586
TU.ZN.14-1 14 1 12 0,08 0,08 205 184 0,321
TU.ZN.14-1,5 14 1,5 11 0,08 0,08 299 262 0,462
TU.ZN.14-2 14 2 10 0,10 0,08 407 345 0,592
TU.ZN.14-2,5 14 2,5 9 0,12 0,08 514 423 0,709
TU.ZN.14-3 14 3 8 0,12 0,08 602 484 0,814
TU.ZN.15-1 15 1 13 0,08 0,08 175 159 0,345
TU.ZN.15-1,5 15 1,5 12 0,08 0,08 279 246 0,499
TU.ZN.15-2 15 2 11 0,10 0,08 380 324 0,641
TU.ZN.15-2,5 15 2,5 10 0,12 0,08 416 352 0,771
TU.ZN.16-1,5 16 1,5 13 0,08 0,08 262 231 0,536
TU.ZN.16-2 16 2 12 0,15 0,08 346 298 0,691
TU.ZN.16-2,5 16 2,5 11 0,12 0,08 450 377 0,832
TU.ZN.16-3 16 3 10 0,12 0,08 516 424 0,962
TU.ZN.18-1 18 1 16 0,08 0,08 146 133 0,419
TU.ZN.18-1,5 18 1,5 15 0,08 0,08 233 207 0,610
TU.ZN.18-2 18 2 14 0,08 0,08 320 278 0,789
TU.ZN.20-1,5 20 1,5 17 0,08 0,08 209 188 0,684
TU.ZN.20-2 20 2 16 0,08 0,08 288 252 0,888
TU.ZN.20-2,5 20 2,5 15 0,15 0,08 355 305 1,079
TU.ZN.20-3 20 3 14 0,15 0,08 433 364 1,258
TU.ZN.22-1,5 22 1,5 19 0,08 0,08 190 172 0,758
TU.ZN.22-2 22 2 18 0,08 0,08 262 231 0,986
TU.ZN.22-2,5 22 2,5 17 0,08 0,08 333 288 1,202
TU.ZN.25-1,5 25 1,5 22 0,08 0,08 162 146 0,869
TU.ZN.25-2 25 2 21 0,08 0,08 230 205 1,134
TU.ZN.25-2,5 25 2,5 20 0,08 0,08 293 256 1,387
TU.ZN.25-3 25 3 19 0,15 0,08 347 299 1,628
TU.ZN.25-4 25 4 17 0,15 0,08 472 393 2,072
TU.ZN.28-1,5 28 1,5 25 0,08 0,08 149 136 0,980
TU.ZN.28-2 28 2 24 0,08 0,08 205 184 1,282
TU.ZN.28-2,5 28 2,5 23 0,08 0,08 261 231 1,572
TU.ZN.28-3 28 3 22 0,15 0,08 309 270 1,850
TU.ZN.30-2 30 2 26 0,08 0,08 175 159 1,381
TU.ZN.30-2,5 30 2,5 25 0,08 0,08 244 217 1,695
TU.ZN.30-3 30 3 24 0,15 0,08 289 253 1,998
TU.ZN.30-4 30 4 22 0,15 0,08 393 334 2,565
TU.ZN.30-5 30 5 20 0,15 0,08 498 411 3,083
TU.ZN.35-1,5 35 1,5 32 0,15 0,15 119 109 1,239
TU.ZN.35-2 35 2 31 0,15 0,15 152 138 1,628
TU.ZN.35-3 35 3 29 0,15 0,15 241 214 2,368
TU.ZN.35-4 35 4 27 0,15 0,15 331 286 3,058
TU.ZN.38-2 38 2 34 0,15 0,15 144 132 1,776
TU.ZN.38-2,5 38 2,5 33 0,15 0,15 181 163 2,189
TU.ZN.38-3 38 3 32 0,15 0,15 222 198 2,589
TU.ZN.38-4 38 4 30 0,15 0,15 305 266 3,354
TU.ZN.38-5 38 5 28 0,15 0,15 387 330 4,069
TU.ZN.38-6 38 6 26 0,15 0,15 469 391 4,735
TU.ZN.42-2 42 2 38 0,20 0,20 119 109 1,973
TU.ZN.42-3 42 3 36 0,20 0,20 193 174 2,885

Расчёт давления: аналогично DIN 2413; нагрузка I — статическая, нагрузка III — динамическая (до 120 °C).
