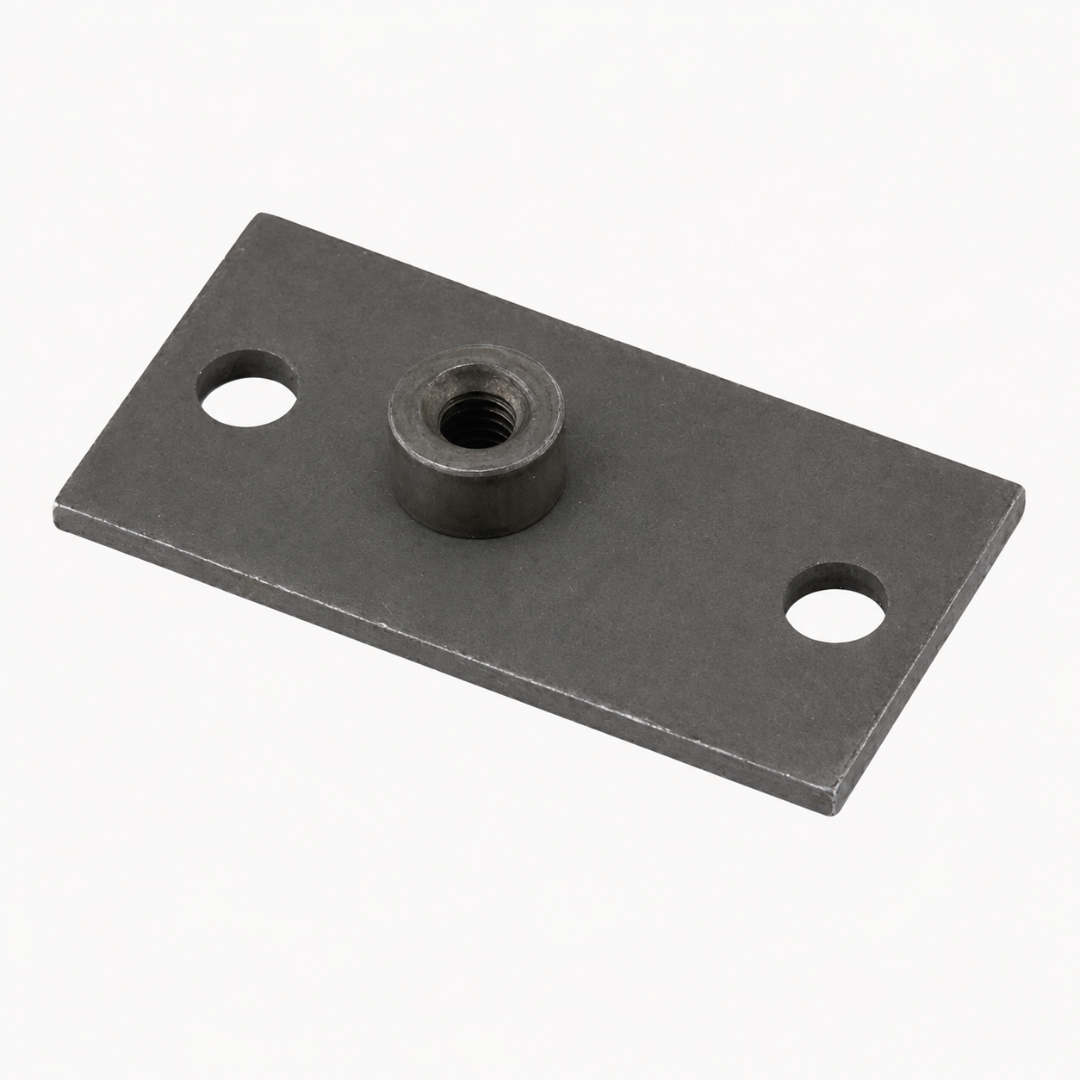

Длинная приварная и резьбовая пластина трубного хомута лёгкой серии, группа 0

Long weld plate with threaded hole for single-tube pipe clamp, light series DIN 3015-1, group 0

Модель: Длинная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Длинная приварная и резьбовая пластина для однотрубного хомута

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерная группа: 0

Резьба крепления хомута: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: К основному коду добавляется суффикс .ZN, например TL.0.LP.ZN

Нержавеющее исполнение: К основному коду добавляется суффикс .SS, например TL.0.LP.SS

Комплект поставки: Одна длинная пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	c, мм	G	e1, мм	e2, мм
TL.0.LP	0	30	58	3	7	M6	24,5	44

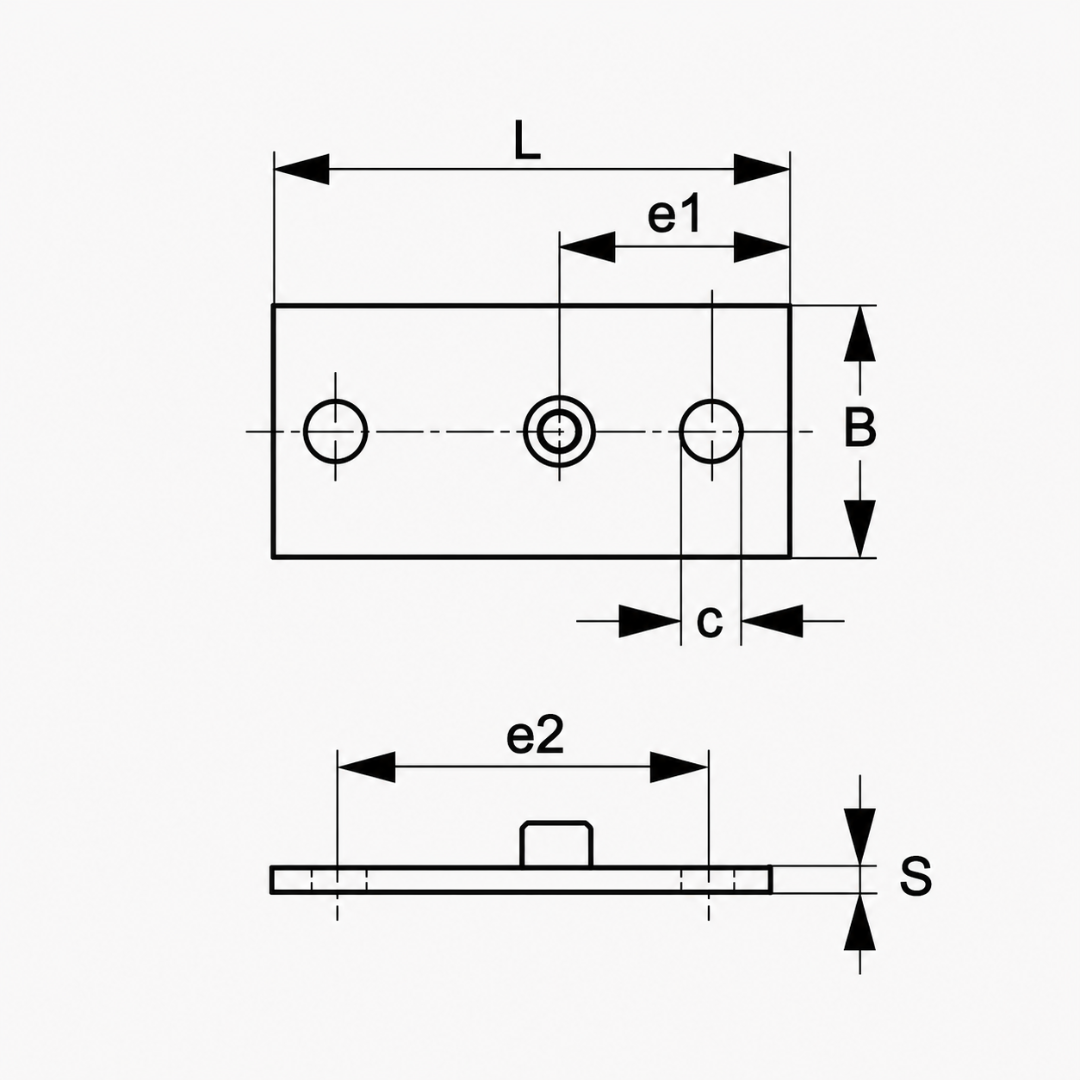

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
c — расстояние от оси крайнего монтажного отверстия до торца пластины;
G — резьба отверстия для крепления хомута;
e1 — расстояние между осью резьбового отверстия крепления хомута и осью соседнего монтажного отверстия;
e2 — расстояние между осями крайних монтажных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Длинная пластина служит основанием однотрубного хомута группы 0 и может привариваться к несущей металлической конструкции или закрепляться через крайние монтажные отверстия.
