Двойная приварная пластина трубного хомута лёгкой серии, группа 0

Double weld plate for single-tube pipe clamps, light series DIN 3015-1, group 0

Модель: Двойная приварная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Для установки двух однотрубных хомутов группы 0 рядом

Материал: Сталь; нержавеющая сталь — специальное исполнение

Размерная группа: 0

Резьба крепления хомутов: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: К основному коду добавляется суффикс .ZN, например TL.0.DWP.ZN

Нержавеющее исполнение: К основному коду добавляется суффикс .SS, например TL.0.DWP.SS

Комплект поставки: Одна двойная приварная пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	G
TL.0.DWP	0	30	61	3	M6

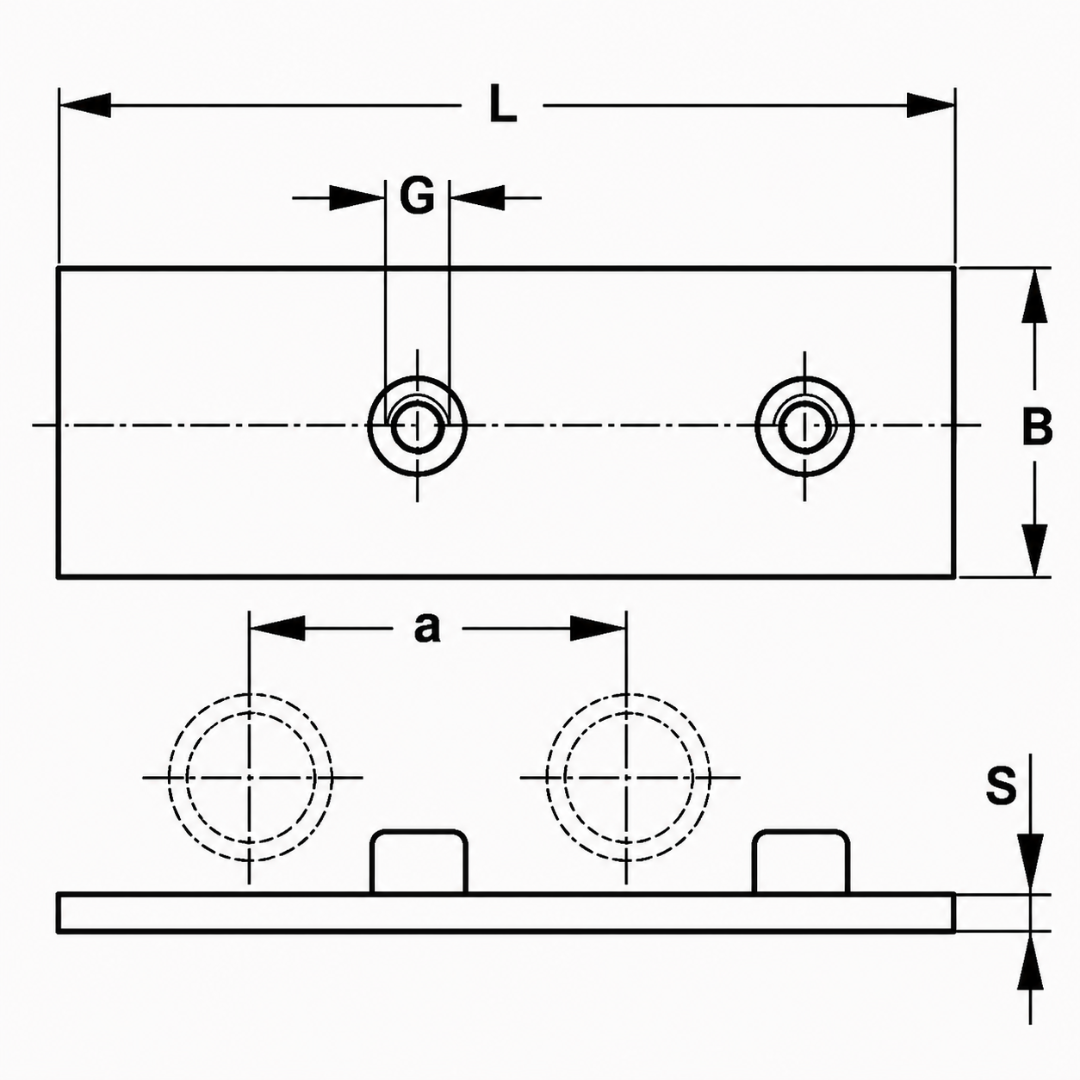

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба для крепления хомутов.

Все линейные размеры указаны в миллиметрах.

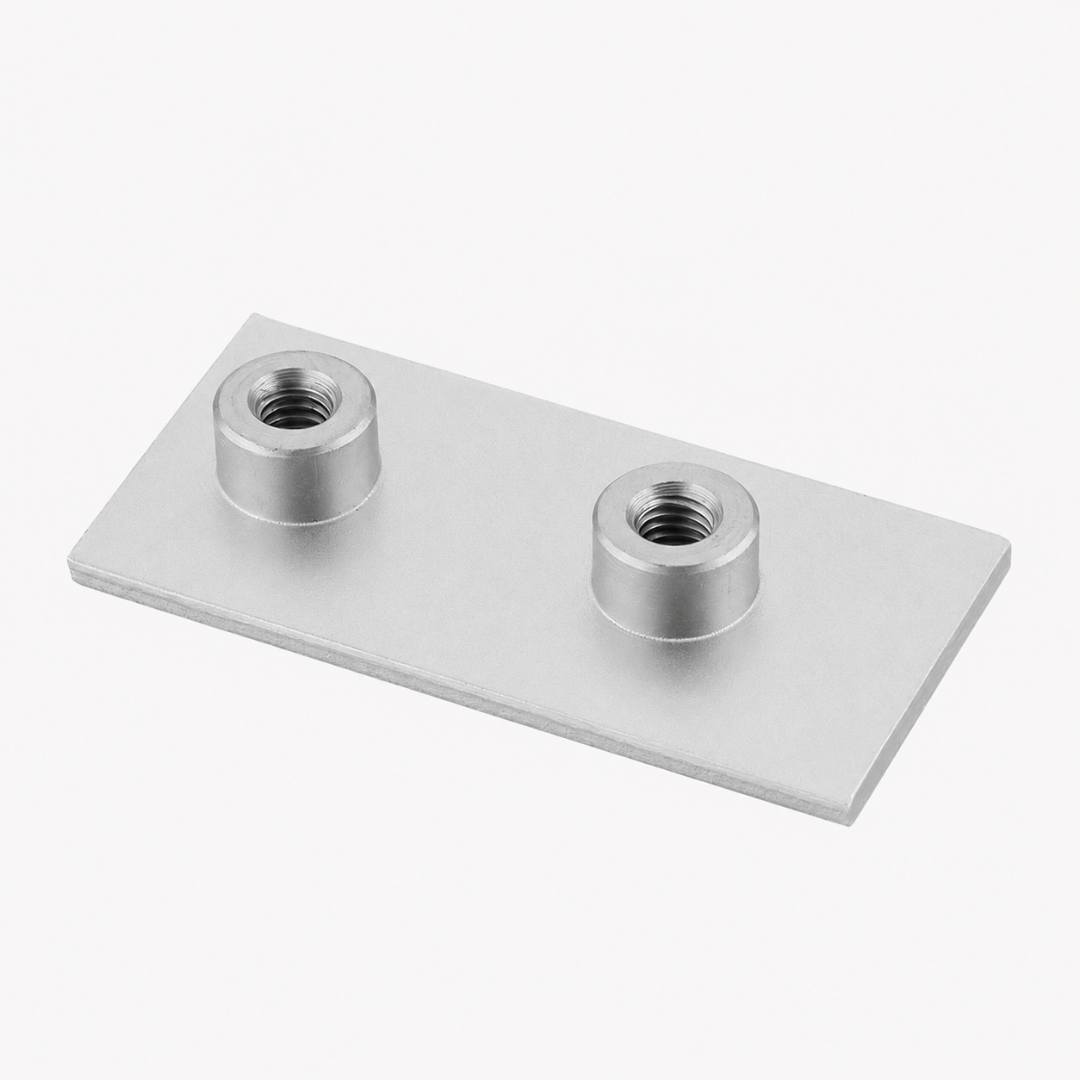

Двойная приварная пластина предназначена для установки двух однотрубных хомутов лёгкой серии группы 0 рядом на общем основании. Пластина приваривается к несущей металлической конструкции.

Стандартное исполнение производится из фосфатированной стали. Для заказа оцинкованного исполнения к коду добавляется суффикс .ZN, нержавеющего исполнения — суффикс .SS.
