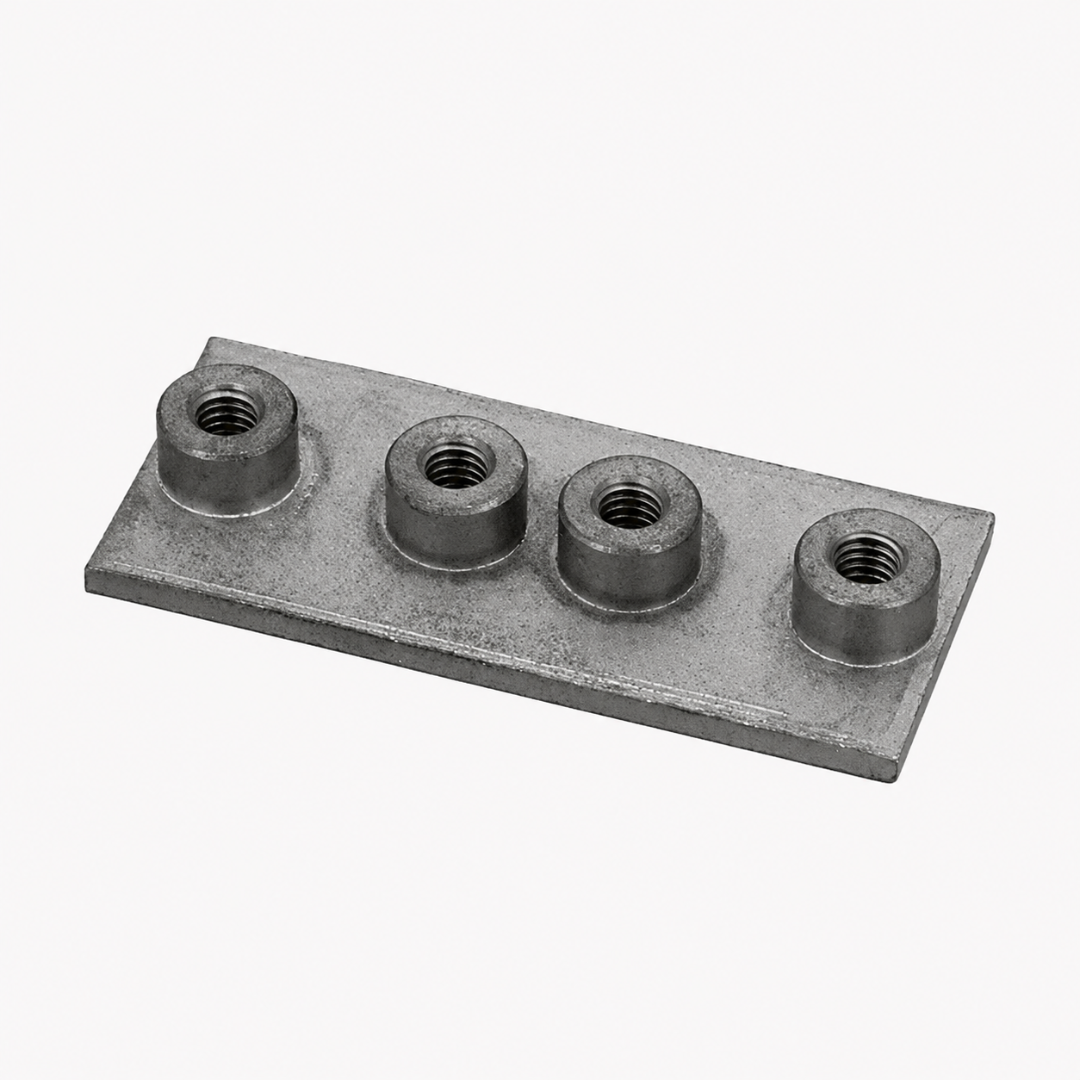

Двойная приварная пластина трубного хомута лёгкой серии, группы 1–6

Double weld plate for two single-tube pipe clamps, light series DIN 3015-1, groups 1–6

Модель: Двойная приварная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Для установки двух однотрубных хомутов рядом

Материал: Сталь; нержавеющая сталь — исполнение SS

Размерные группы: 1–6

Количество мест установки: 2

Резьба крепления хомутов: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: Суффикс .ZN

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна двойная приварная пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	G	a, мм	e1, мм
TL.1.DWP	1	30	69	3	M6	35	20
TL.2.DWP	2	30	86	3	M6	43	26
TL.3.DWP	3	30	104	3	M6	52	33
TL.4.DWP	4	30	117	3	M6	60	40
TL.5.DWP	5	30	145	3	M6	75	52
TL.6.DWP	6	30	176	3	M6	90	66

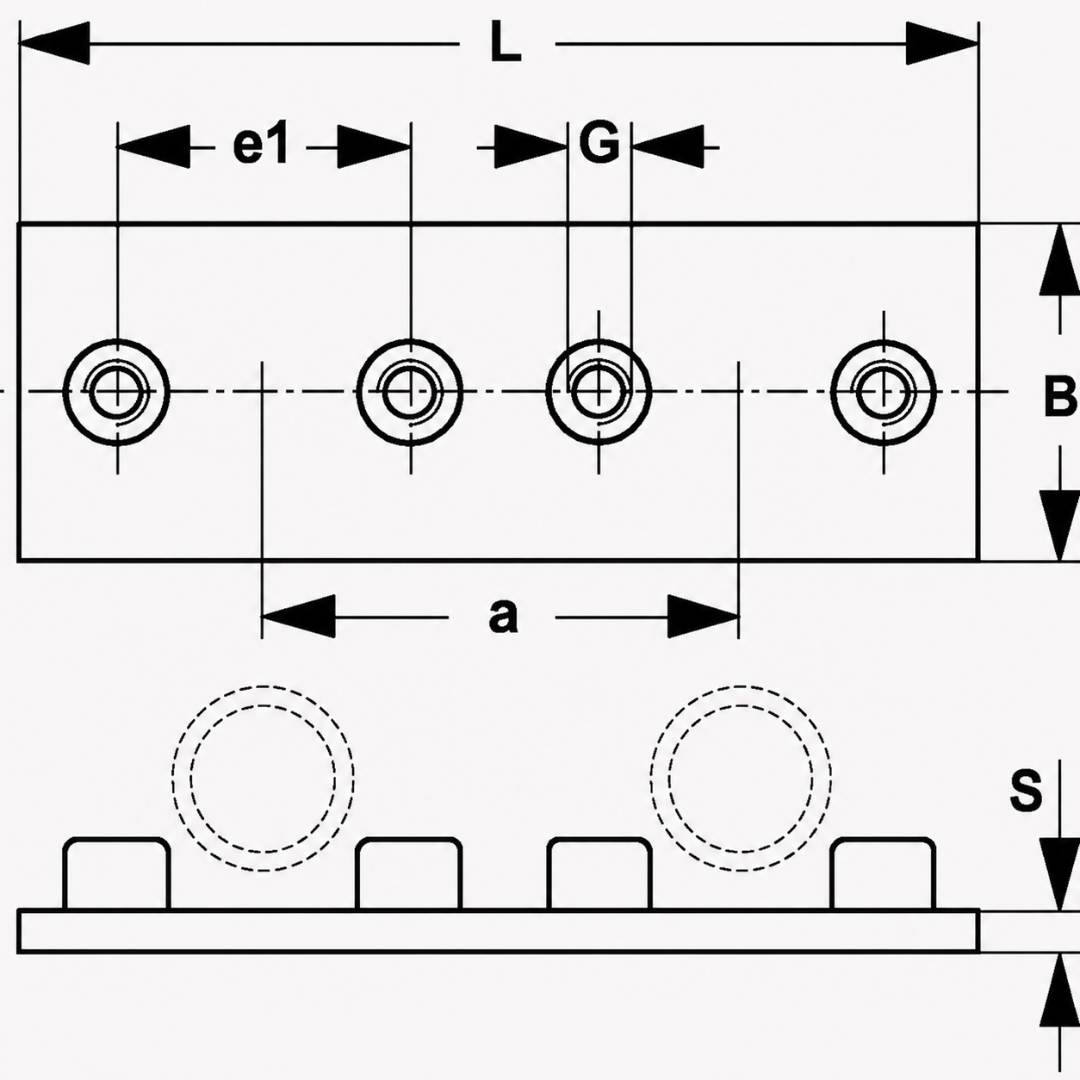

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба отверстий для крепления хомутов;
a — расстояние между центральными осями соседних хомутов;
e1 — расстояние между осями резьбовых отверстий одного хомута.

Все линейные размеры указаны в миллиметрах.

Двойная приварная пластина предназначена для установки двух однотрубных хомутов одной размерной группы рядом на общем основании. Пластина приваривается к несущей металлической конструкции.

Корпуса хомутов, прикрывающие пластины и крепёж заказываются отдельно.
