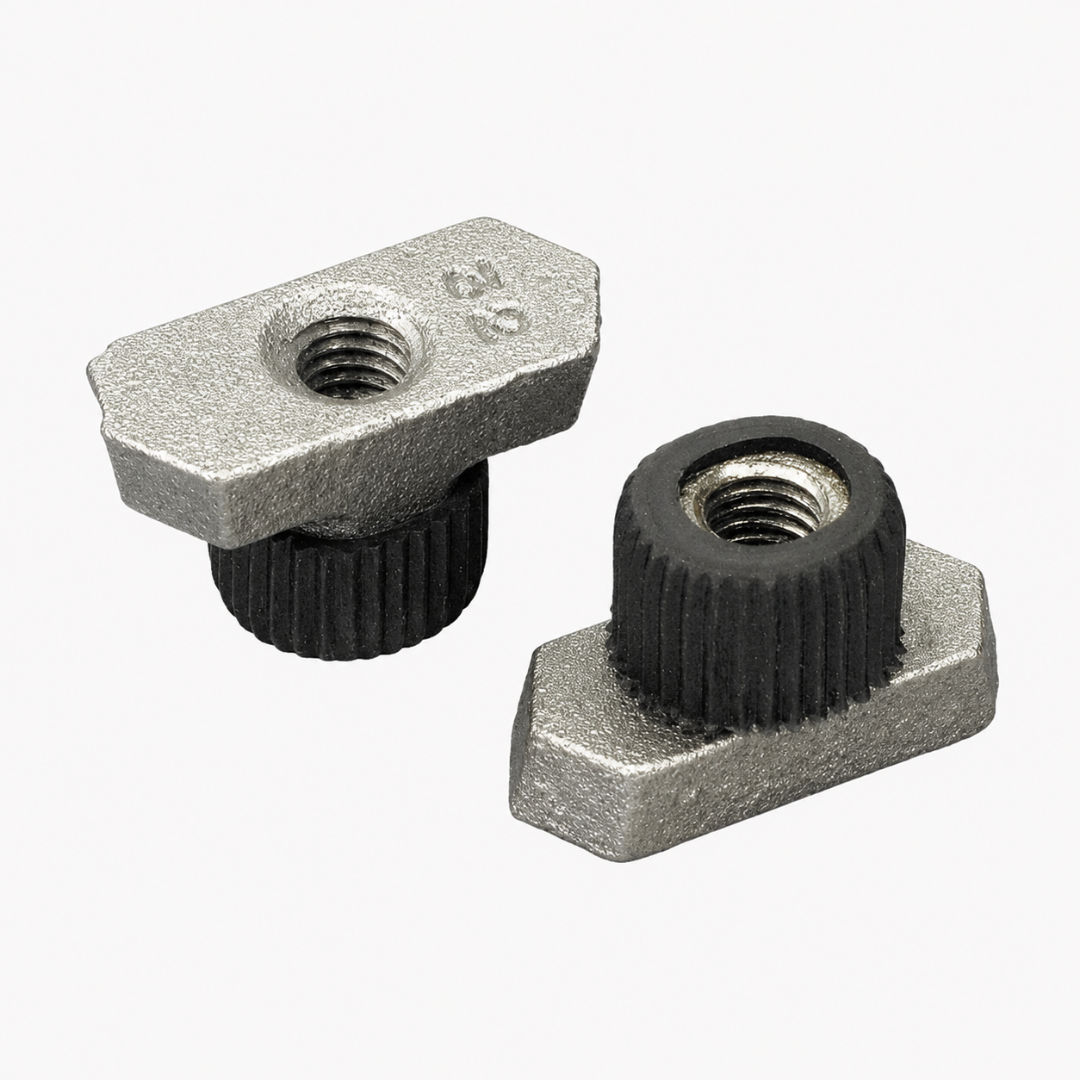

Гайка монтажной направляющей для трубных хомутов DIN 3015

Mounting rail nut for single- and double-tube pipe clamps, light series DIN 3015-1

Норма: DIN 3015

Совместимость: Монтажные направляющие TM.TS и трубные хомуты с резьбовым креплением M6

Резьба: M6

Стандартное исполнение: Гальванически оцинкованная сталь

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна гайка монтажной направляющей

Код	Резьба G	L, мм	B, мм	d, мм	H, мм	f, мм
TM.SM	M6	25,4	10,4	12	14,5	5

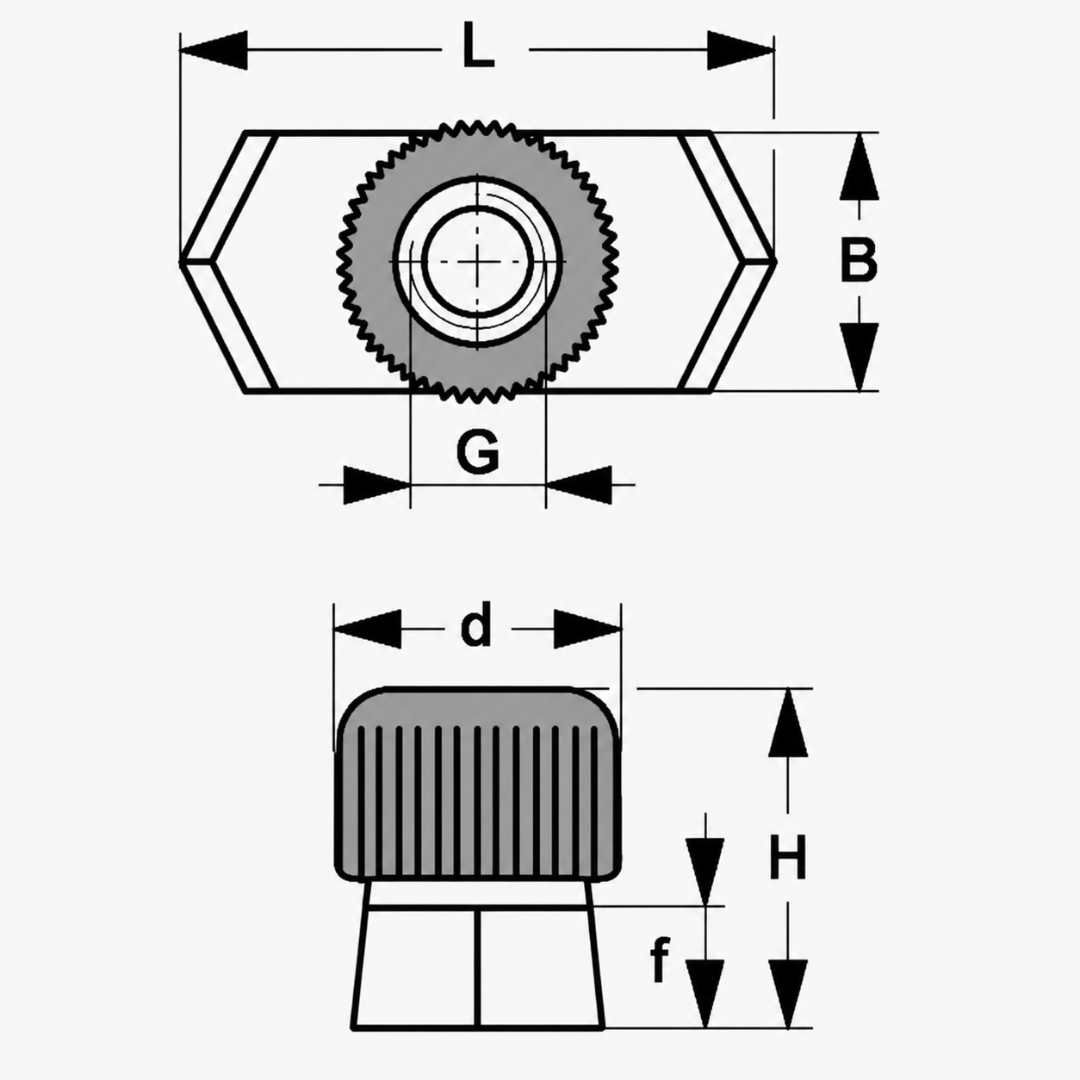

Обозначения размеров:

G — внутренняя резьба гайки;
L — общая длина;
B — ширина корпуса;
d — наружный диаметр цилиндрической части;
H — общая высота;
f — высота нижней опорной части.

Все линейные размеры указаны в миллиметрах.

Гайка устанавливается в продольный паз монтажной направляющей и образует резьбовую точку M6 для крепления трубного хомута. Положение гайки можно изменять вдоль направляющей до окончательной затяжки крепежа.
