Короткая приварная пластина трубного хомута лёгкой серии, группы 1–6

Short weld plate for single-tube pipe clamp, light series DIN 3015-1, groups 1–6

Серия: Лёгкая

Норма: DIN 3015-1

Размерные группы: 1–6

Резьба крепёжных отверстий: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: Суффикс .ZN

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна короткая приварная пластина

Код	Группа	B, мм	L, мм	S, мм	G	e1, мм
TL.1.SP	1	30	36	3	M6	20
TL.2.SP	2	30	42	3	M6	26
TL.3.SP	3	30	50	3	M6	33
TL.4.SP	4	30	59	3	M6	40
TL.5.SP	5	30	72	3	M6	52
TL.6.SP	6	30	88	3	M6	66

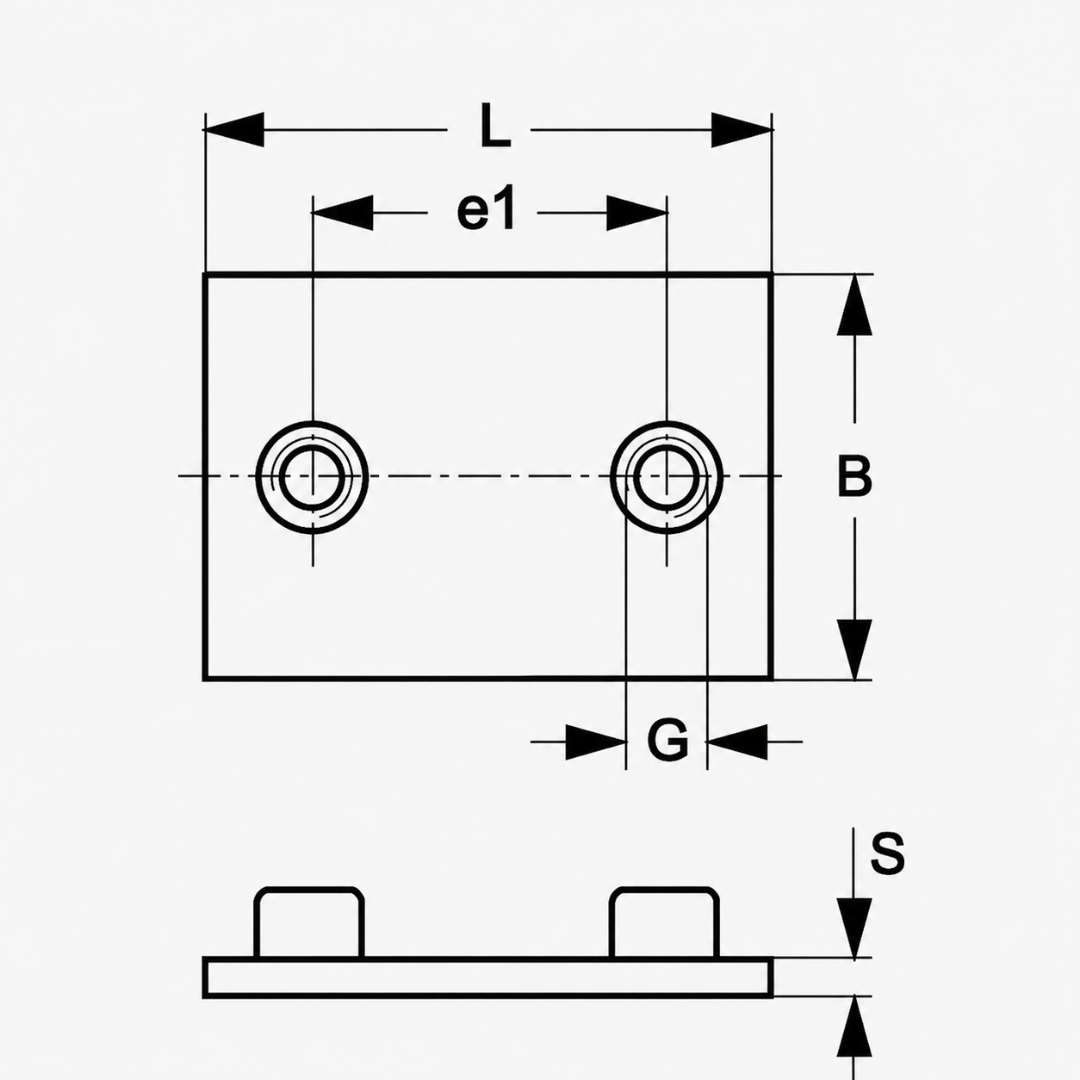

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба отверстий для крепления хомута;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Короткая приварная пластина служит нижним основанием однотрубного хомута лёгкой серии и приваривается к несущей металлической конструкции. Размер пластины и расстояние между крепёжными отверстиями должны соответствовать размерной группе корпуса хомута.

Корпус хомута, прикрывающая пластина и крепёж заказываются отдельно.
