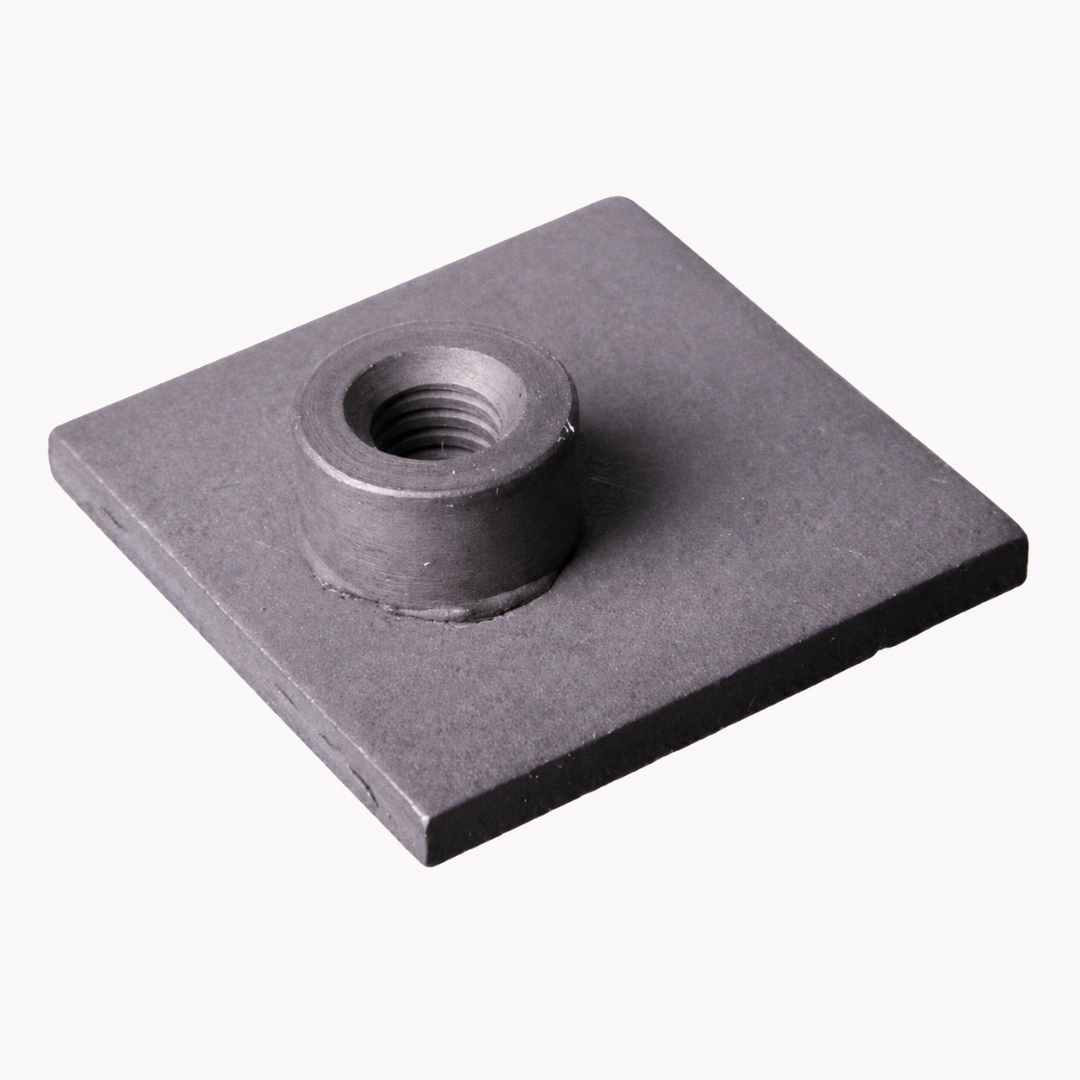

Короткая приварная пластина трубного хомута лёгкой серии, группа 0

Short weld plate for single-tube pipe clamp, light series DIN 3015-1, group 0

Модель: Короткая приварная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Назначение: Крепление одного однотрубного хомута к металлической конструкции

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерная группа: 0

Резьба крепления хомута: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: К основному коду добавляется суффикс .ZN, например TL.0.SP.ZN

Нержавеющее исполнение: К основному коду добавляется суффикс .SS, например TL.0.SP.SS

Комплект поставки: Одна короткая приварная пластина

Доступность исполнений: Уточняется при заказе

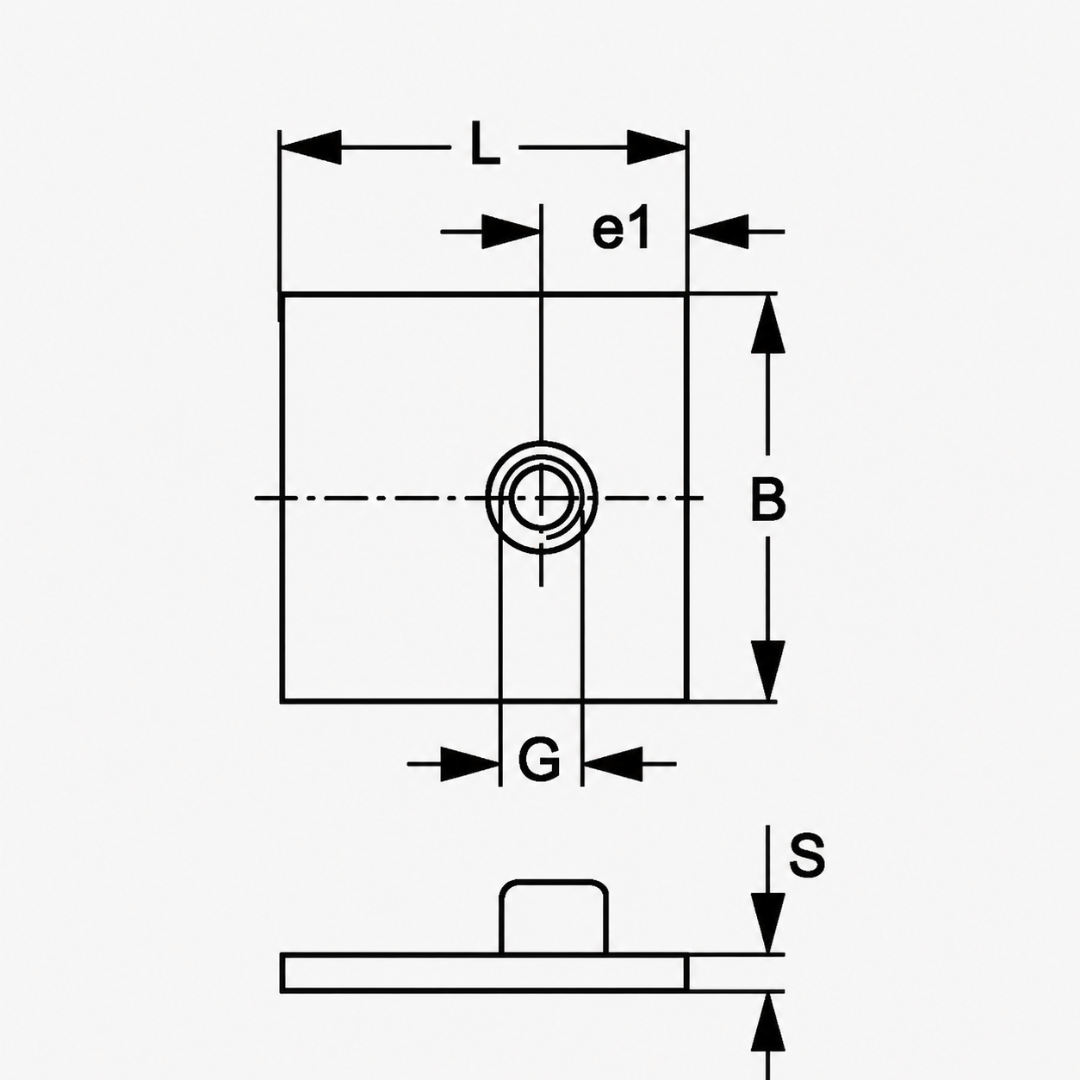

Обозначения размеров:

• B — ширина приварной пластины;
• L — длина приварной пластины;
• S — толщина пластины;
• G — резьба крепления хомута;
• e1 — расстояние между осью трубы и осью резьбового крепления.

Все линейные размеры в таблице указаны в миллиметрах.

Короткая приварная пластина служит основанием однотрубного хомута группы 0 и приваривается к несущей металлической конструкции.
