Корпус трубного хомута лёгкой серии, полипропилен, группа 0

Polypropylene pipe clamp body, light series DIN 3015-1, group 0

Модель: Корпус трубного хомута Серия: Лёгкая Норма: DIN 3015-1 Материал: Полипропилен (PP) Внутренняя поверхность: С рёбрами Размерная группа: 0 Конструктивное исполнение: Корпус для одновинтового монтажа Температура эксплуатации: от −30 до +90 °C Комплект поставки: Корпус из двух половин Доступность: Уточняется при заказе

Код	Ø d2, мм	B, мм	H, мм	L, мм	S1, мм	e1, мм
TL.0.6.PP	6	30	27	28	0,6	10
TL.0.6,4.PP	6,4	30	27	28	0,6	10
TL.0.8.PP	8	30	27	28	0,6	10
TL.0.9,5.PP	9,5	30	27	28	0,6	10
TL.0.10.PP	10	30	27	28	0,6	10
TL.0.12.PP	12	30	27	28	0,6	10

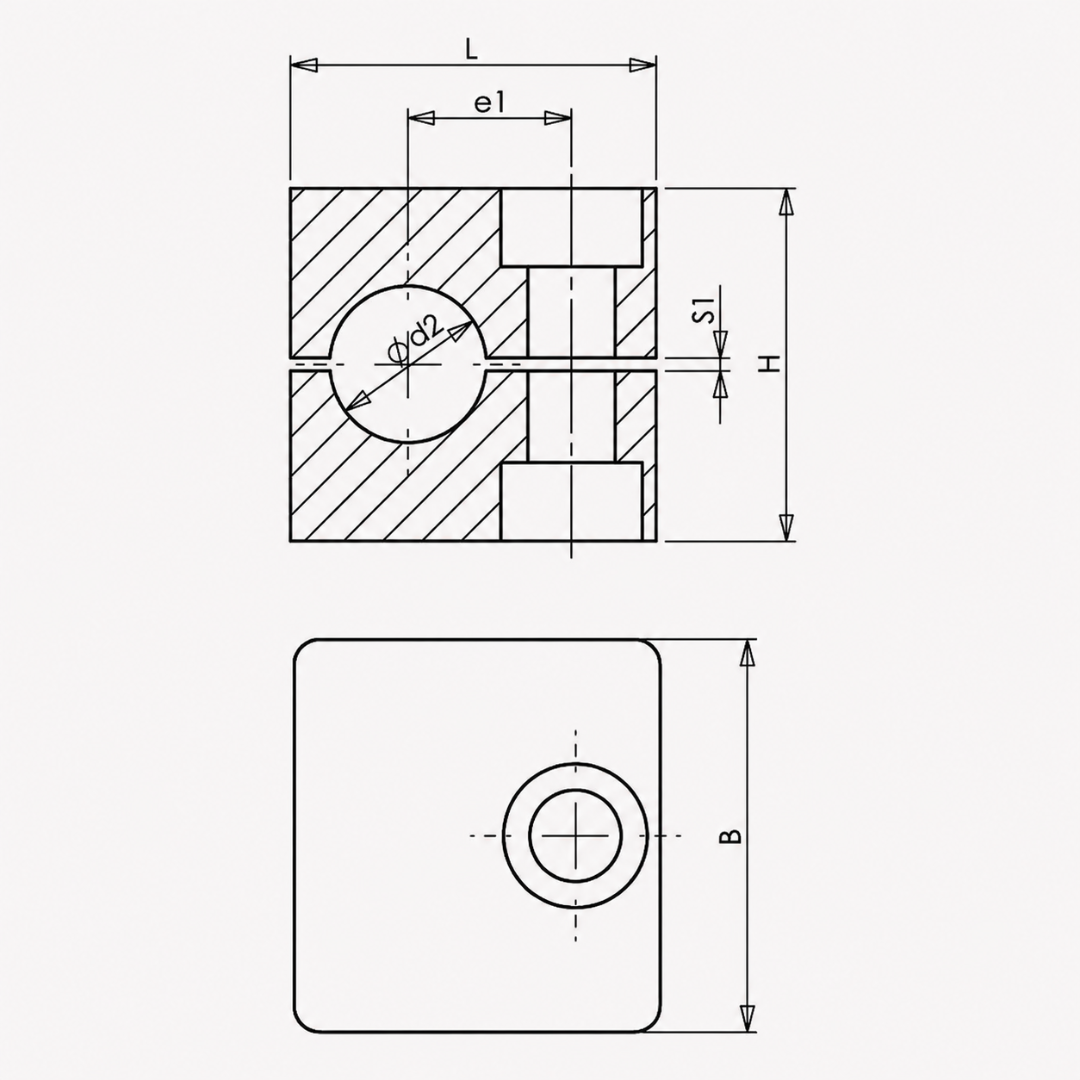

Обозначения размеров:

Ø d2 — наружный диаметр закрепляемой трубы;
B — ширина корпуса хомута;
H — общая высота корпуса в собранном состоянии;
L — длина корпуса хомута;
S1 — зазор между половинами корпуса;
e1 — расстояние между осью трубы и осью крепёжного отверстия.

Все линейные размеры в таблице указаны в миллиметрах.

Рёбра на внутренней поверхности корпуса уменьшают воздействие ударов и вибраций, воспринимают осевые нагрузки и препятствуют смещению трубы. Зазор между половинами корпуса создаёт предварительное натяжение после сборки.
